描述
产品详情
· 型号：SR489-P1-HI-A20-E
· 品牌：GE Multilin（General Electric）
· 系列：SR489 Generator Management Relay（GMR）

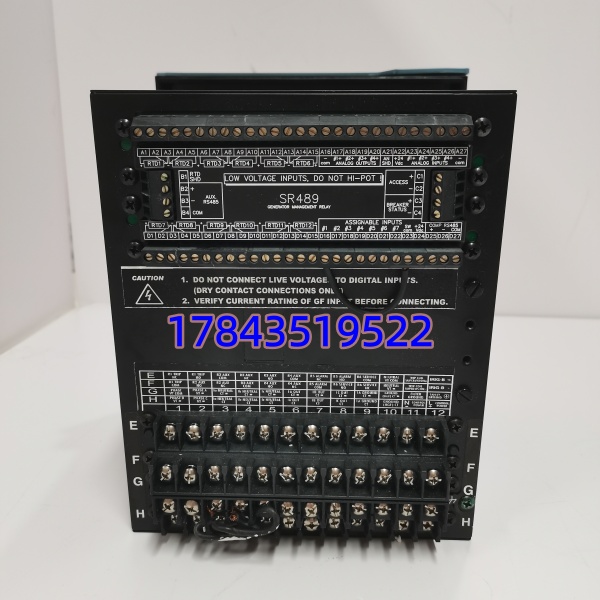

技术参数

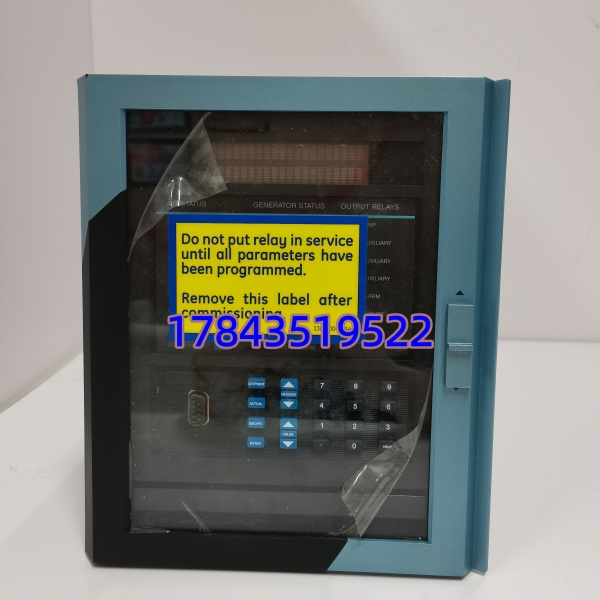

| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | SR489-P1-HI-A20-E | P1=面板尺寸96×96mm(HI=高亮度图形LCD)；A20=模拟量/数字量配置；E=Enhanced I/O+通信 |
| 适用对象 | 同步发电机(燃机/汽机/水机) 及 母线后备保护 | 通常配合SR745做完全差动 |
| 电压输入(VT) | 3×相电压或线电压 57.7/100/110/120V AC (范围 0.5Un~1.2Un) | PT二次侧接入 |
| 电流输入(CT) | 3×相电流 1A或5A (量程 0.04In~40In 热极限) | CT二次侧 |
| 频率输入 | 额定 50/60Hz（测量范围 40~70Hz） | — |
| 保护功能集 | 定子过流(51/51V)、逆功率(32R)、失磁(40)、过激磁(24)、UFLS、转子一点/两点接地(64F/64R*需选配)、欠/过频(81U/O)等 | *转子接地需确认Option |
| 模拟量输入(AI) | 典型 4~8路 4-20mA DC 隔离（依A20配置） | 外部过程量引入 |
| 二进制输入(BI) | 典型 8~12路 24/48/110/220V DC 光耦隔离 | 分/合令、闭锁、复归 |
| 数字量输出(DO) | 典型 6~12路 跳闸/报警/控令 5A/250V AC Form C | 常开常闭可组态 |
| 通信接口 | RS-232(前端/后端)、RS-485 Modbus RTU、10/100Base-T Ethernet Modbus TCP(E版特有)、可选DeviceNet/Profibus | E版=Enhanced |
| 前面板 | 128×64图形LCD + 导航键 + LED(运行/报警/跳闸/通信) | HI=High-res图标菜单 |
| 辅助电源 | 88~264V AC 或 90~300V DC（宽范围，依订货选项） | 建议核实原柜铭牌 |
| 工作温度 | -20℃ ～ +60℃ | IEC 60721-3-3 Class 3K3 |
| 认证 | UL / CSA / CE / IEC 60255-x系列 / KEMA类型测试 | 请以原厂证书为准 |
| 安装 | 盘装 92×92mm开孔(96×96面板) | 标配安装夹 |
产品介绍
发电机跳闸后SOE只看到”Stator Overcurrent Trip”却没法追溯负序分量演变——老式SR489非E版没以太网抓录波，而SR489-P1-HI-A20-E自带10/100M口能直接导COMTRADE文件进EnerVista。现场实测发现，从非E版(如SR489-P1-HI-A20)升级到带E版通常只需用EnerVista UR→Read from Device读旧设置再Download进新机（严格来说，EEPROM内CT/VT变比、保护定值、Password需重新录入并核对Zone Setting，个别早期v1.x固件设置项名有微调，建议打印原屏截屏对照）。某热电项目因直接换非E版导致DCS无法通过Modbus读发电机有功/无功，被迫二次停机更换——后缀E别省。
采购判断上，系列GE已公告部分早期版本转入”Active Obsolescence/Last Time Buy”状态，全新原装带GE Multilin COC及2年质保（部分地区12个月）库存趋紧。它不像通用综保——内置转子接地检测算法和GMR专用逻辑，第三方发电机保护继电器I/O点数和通信点表很难1:1平替，改造需重整DCS点表，成本高。关键机组建议按N+1留冷备或至少确认渠道交期锁单。
替换与升级建议
✅ 直接替换
- -P1-HI-A20-E ←→ 同型号不同生产批次 → 插槽尺寸、端子排兼容，直接替换后用EnerVista读原设置Download校验，工作量≈30分钟（含定值核对+SOE测试）。
- -P1-HI-A20（无E后缀）← 物理同尺寸，可替换安装但缺失Enhanced Ethernet/扩展I/O功能。若原DCS依赖Modbus TCP或E版专属AI/BI点数则功能降级——仅建议在无E版库存应急时代用，并在备注中明确通知运行人员通信点表变化。
⚠️ 软件兼容（需改配置/升固件）
- 从极早期固件v1.x → 新批次v3.x E版：硬件可装，但部分菜单路径/Setpoint ID号变更，需用EnerVista UR新版打开旧.set文件做Conversion，逐页核对定值特别是51/40/32R元件，约1h调试窗口。
- SR469（电动机保护）→ 不能替换，虽面板尺寸接近但保护元素与I/O映射完全不同，CT/VT接入逻辑也不同。
❌ 硬件不兼容 / 无平替
- SR750/SR760（馈线/变压器保护）→ 无法覆盖发电机专用算法（失磁/逆功率/转子接地），物理安装同但不建议混用。
- 无第三方引脚/固件兼容平替，若GE渠道无货需评估升级至UR系列新一代(GE UR family — 如G60 generator protection)但涉及机柜开孔及DCS点表修改，属系统改造非简单替换。
常见问题解答 (FAQ)
Q1：SR489-P1-HI-A20-E 和后缀没E的到底差在哪？我能否买便宜的非E版？
E版多了Enhanced I/O（额外AI/BI点数依A20配置）和内置10/100M Ethernet Modbus TCP口，非E版通常只有RS-485 Modbus RTU。若贵司DCS/SCADA已通过以太网读发电机P/Q/V/f及保护状态——非E版会使这些通信点全部丢失，不建议降级替换。只用于纯跳闸保护且DCS走串口RTU可接受非E版应急。
Q2：更换时需要重新整定保护定值吗？
新机EEPROM为空。必须用EnerVista UR软件从旧机Read Settings备份.set文件，Download到新机后逐页核对CT/VT变比、Pickup/Time Dial、Zone Select、Password，特别是逆功率(32R)和失磁(40)门槛——这两个设错后果严重。建议做模拟加量传动试验确认跳闸出口正常再投运。
Q3：这继电器能做发电机完全纵差吗？
自身带不完全差动(中性点-中性点或不完全星形)，完整100%定子差动通常配合SR745变压器/发电机差动继电器实现。489负责后备过流、失磁、逆功率、过激磁及转子一点接地(选配)，别指望单台489完成全定子100%差动。
