描述
产品详情

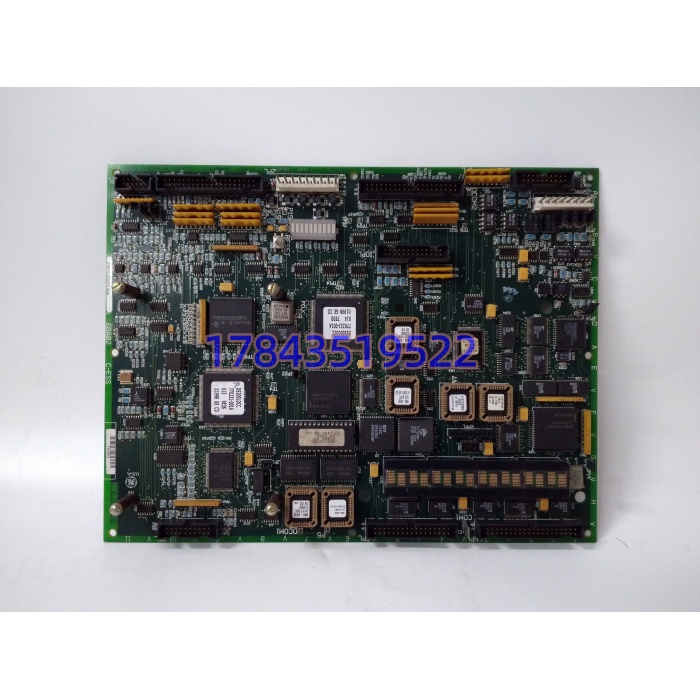

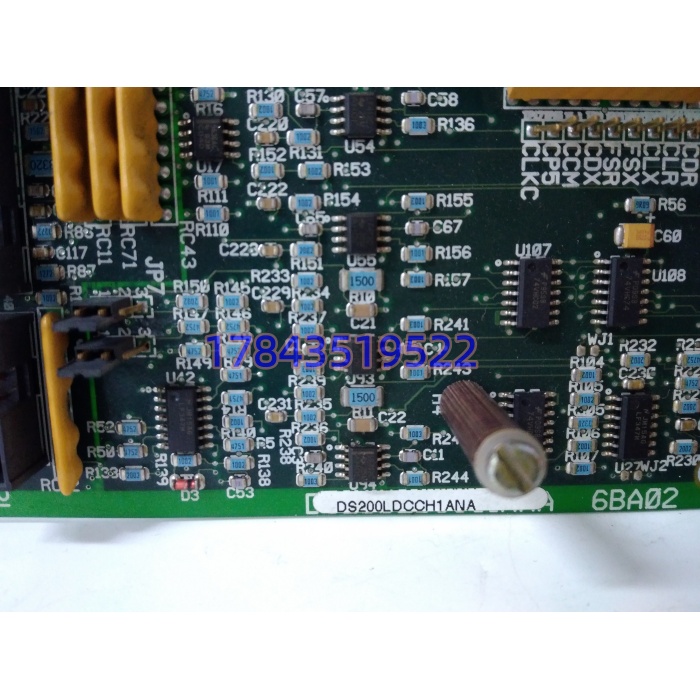

· 型号：DS200LDCCH1ANA
· 品牌：General Electric（GE Speedtronic）
· 系列：Mark V / DS200
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark V 驱动控制+LAN 通信枢纽板（LDCC） | 占核心机箱 Slot 2 或 3 |
| 处理器架构 | 四微处理器 DCP/LCP/MCP/CMP（渠道另述双 i960+VxWorks） | 以实物印字与 GEI-100216 为准 |
| 内存 | 8 MB DRAM / 4 MB Flash（双 i960 口径）；6×Flash PROM 存配置 | 另有 BR1632 后备电池供诊断日志 |
| 通信接口 | ARCNET Stage Link（同轴 BNC）、Genius LAN、10/100Base-T RJ45、IONet（铜/光）、CPL/CBus | 同时终结 4 类物理网 |
| 控制对象 | 电机/驱动闭环、LVDT/伺服、EX2000 励磁接口 | DCP+MCP 干算法，LCP 干协议 |
| 背板供电 | +5 VDC、±15 VDC（Mark V 背板） | 功耗 <15 W（部分渠道标 28 W 含 IONet 收发） |
| 物理尺寸 | 约 260×125×53 mm / 0.7 kg（6U VME 变体见渠道差异） | 面板嵌装，4 螺孔 |
| 涂层 | DC2K 保形涂层（ANA 版 N 位=Normal 装配，非无涂） | 抗凝露抗尘 |
| 指示与操作 | 多色 LED（Run/Fault/LAN Tx/Rx）+ RESET 钮 + 16 字符 LCD（部分配置） | 板载测试点 EGx |
| 工作温度 | -20 ℃ ~ +60 ℃（宽温标称 -30~+65℃ 以标签为准） | 柜内 IP20 |
| 修订含义 | H1ANA：H1=面板型，A=基版，N=网络增强，A=工艺优化 | 向前兼容 ALA/ARA/APA/AGA |
| 兼容系统 | Mark V TMR/Simplex、EX2000、DC2000、DM2000 | 不插 Mark VIe ION 机架 |
| 生命周期 | Mark V 平台原厂 EOL，ANA 为停产前最后推荐修订 | 市面 New Surplus/测后翻新 |
| 手册 | GEI-100216（LDCC 系列） | 跳线/LED 定义以此为准 |
产品介绍
（A 场景痛点切入）Mark V 机柜里最怕的不是哪块 I/O 板漂了——漂了 TMR 投票还能遮过去；怕的是 LDCC 这种”全身是嘴”的板开始丢包：ARCNET Stage Link 碰撞计数偷偷涨，Genius LAN 上终端板偶尔掉站，HMI 历史库出现 2 秒空洞，但保护系统本身不跳闸。某个 9F 改造项目里碰过，夏天柜内 58℃ 连续跑，DS200LDCCH1ANA（AGA 老修订）看门狗每天复位 1~2 次，表现就是”操作员站偶发灰屏 3 秒”，查交换机查了一周，最后 Console 进 LDCC 看 packet-error counter 才知道是板子自己先垮。ANA 修订就是 GE 大约 2008 年针对这种”热柜+广播风暴+ historian 高压”场景放的修正版，看门狗和 SRAM 都加过料。
从库存经理视角，这块板是 A 类里的 A 类：它坏掉不是”一个通道没了”，是 R/S/T 三核心里某一列”聋了”，TMR 降成降级运行，再坏第二列就逼跳机。原厂关单后，ANA 版在 surplus 渠道还能淘，但 SN 越新越少，成色价差极大（以通电跑内置 confidence test 90 秒不报错的视频为准，无原厂统一定价）。TCO 里最坑的不是买卡钱，是备件上架前没把老板的 Flash PROM 内容（U9 固件+PROM 参数）读出来烧进去——ANA 裸板插上去 Mark V 自检报”LDCC firmware mismatch”，反而比缺件更耽误事。所以 Last-time-buy 必须”板+固件备份+ARCNET 终端电阻配置图”三位一体归档。
应用场景与库存策略
LDCC 故障最阴的形态是”半盲”：保护照投、控制照算，但 HMI 趋势断片、AGC 调节指令偶发迟到，地调考核悄悄扣分。它终结的四类网络里只要 ARCNET 同轴终端电阻（120Ω 仅两端）松一颗，Stage Link 就会周期重协商，LDCC 的 LCP 处理器忙到丢 Genius 轮询——这种软故障不会亮 Fault 灯。
- 9F/9E/7FA/LM6000 燃机 Mark V 核心 → R/S/T 三机箱各 1 块 LDCC，TMR 下单片故障可降级但不可无 → 非它不可（ARCNET Stage Link 与 COREBUS 对象绑定 ANA 协议栈）→ 建议每站备 1 块 ANA 同修订冷备，Flash 内容按在线板逐片备份，跳线/终端电阻图固化。
- EX2000 励磁系统配合 Mark V → LDCC 兼跑励磁接口逻辑 → 建议励磁关键站按”主机 1:1 但 LDCC 共享 1 块”备，不按机箱数堆。
- 老 DM2000/DC2000 驱动改造过渡 → 多轴同步靠 CMP 协处理 → 改造包顺手 Last-time-buy 1 块，改完未用转手同行群。
- 区域多厂共享池 → 同 ANA 修订可跨厂调剂 → 区域共享 1 块 + 供应商 VMI 1 块，不按单机 1:1 免呆滞。
- 防爆/户外 → 板卡 IP20 非本安，必须落 Mark V 屏柜 → 别外加装甲，直接规划 Mark VIe 升级。
真实案例：2023 年沿海某 9E 燃机电厂 #1 机，连续三周”HMI 趋势每班丢 1~2 段各 2 秒”，保护无动作，地调发”数据不完整”函。自动化班查厂交换机、查光纤、查 Historian 服务，耗 5 天。我让进 Mark V 维护口 SHOW LDCC LOG——R 核心 DS200LDCCH1ANA（AGA 老修订）packet-error 计数每小时 +3000，watchdog 复位日志每天 1~3 条。片区库里有一块去年 Last-time-buy 的 ANA 裸板，先在线读老板 U9 PROM 和参数 EEPROM 烧进新板，跳线按 GEI-100216 复核，带电拔插（TMR 允许单列脱机）换上，90 秒 confidence test 过，至今零复位。那次后该厂把”LDCC 诊断计数器月度抄录+ANA 修订统一化”写进 PM，并明确老 AGA/APA 修订不再回购，只收 ANA。
