描述
产品详情
· 型号：PRG-MODEM（GE Multilin P/N 常印 03-50-54B 或 GEH-xxxxx，D20 机架版无单独 IC69xxx 号）
· 品牌：GE Multilin（现 GE Vernova）/ GE Intelligent Platforms（D20 系列）
· 系列：GE Multilin 继电器编程附件 / D20(D200) RTU 通信选件
规格参数
- 产品标识：PRG-MODEM（Multilin 继电器附件标此名；D20 机架插卡版内部码常写 03-50-54B 或 PRG-MODEM REV x）
- 适用系统：①GE Multilin 保护继电器（SR/UR/369/469/760 等）经 EnerVista 远程编程；②GE D20/D200 RTU 插 D20 机架做 SCADA 拨号回传；③部分 Mark V/VI 柜内 RS-232 编程口外接
- Modem 类型：拨号 PSTN（Public Switched Telephone Network）调制解调器，Hayes AT 指令集兼容
- 调制标准：V.34（33.6 kbps 最高）、V.32bis（14.4k）、V.22bis、V.21/Bell 103/212A 自动协商向下兼容
- 串口接口：RS-232 DB9 Female（DTE/DCE 可切换或固定 DCE，依版本——Multilin 版通常为 DCE 直连 PC 串口线 Null Modem 或 Straight 依说明书）
- 电话接口：RJ11（标准 PSTN 模拟电话线），部分盒式带 RJ45 标记但物理为电话口
- 通信协议：透明异步串行，不解析上层协议（透传 DNP3、Modbus RTU、GE M-TAP 等经串口）
- 供电方式：Multilin 外置盒式版通常 9～12V DC 外接（配壁插适配器）；D20 机架版由背板 +5V/+12V DC 供给；部分独立使用靠 RS-232 口窃电或外部 12V
- 状态指示：PWR（电源）、CD（载波检测）、OH（Off Hook 摘机）、AA（Auto Answer 使能）、TD/RD（发送/接收）
- 配置方式：AT 指令（如
AT&F、ATS0=1设自动应答振铃次数、ATDTxxxx拨号） - 安装方式：Multilin 版—DIN 轨或面板螺钉安装（塑料/金属盒约 120×80×35mm）；D20 版—插 D20 通信槽经背板总线
- 工作温度：Multilin 盒式 0℃～+55℃；D20 机架版 -40℃～+85℃（宽温工业级）
- 防护：Multilin 盒式 IP30，D20 版 PCB 敷形涂层
- 认证：FCC Part 68（电话网接入）、CE、UL/cUL（部分批次）
- 配套线缆：需确认配 GE 标准编程电缆（如 UR 系列 9 针串口编程线）或标准直通/RJ11 电话线
产品介绍

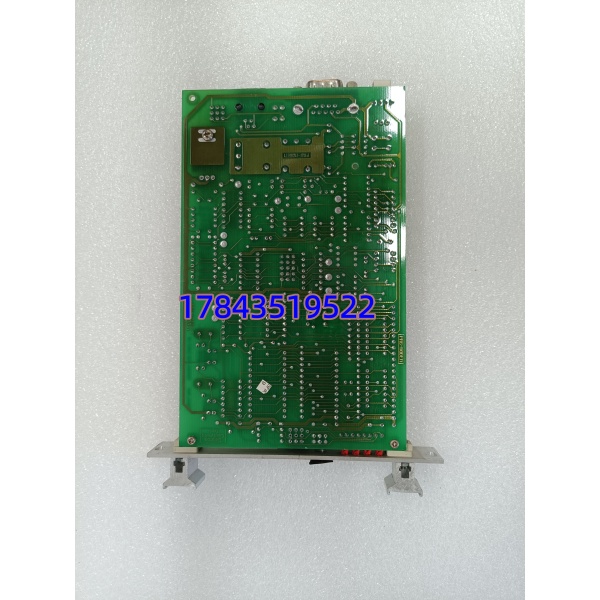

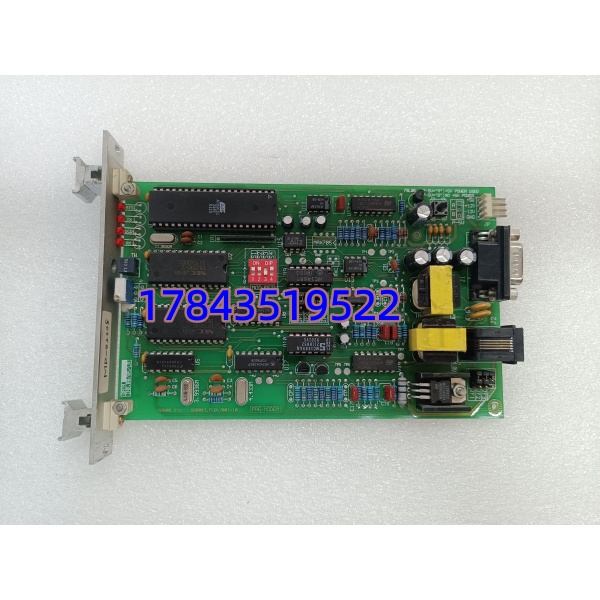

GE PRG-MODEM 不是 PLC 卡件，是专为 GE Multilin 继电器和 D20 RTU 设计的工业拨号 Modem——早年现场没光纤/VPN 时常用来让工程师在家拨号进变电站读故障录波或修改定值，省差旅。Multilin 版是独立小铁盒挂柜内，D20 版是直接插 D20 机架背板的子卡。两者功能一样：PSTN ↔ RS-232 透明转换，跑 AT 指令，不做协议转换。
坦白讲，这东西今天用得少了（被 4G 路由器/VPN 取代），但老站还在用——最大坑是自动应答振铃次数没设对（ATS0=1 或 =2）导致拨不通，或电话线极性反接（少数老局端会）。换备件注意区分 Multilin 盒式（有外接 12V 电源适配器）和 D20 机架内插版（无独立电源），买前拍旧件照片确认形态。
应用场景与行业案例
我在现场最烦的是继保班想远程下定值却发现 Modem 摘机不成功——通常是雷击打坏 Line 口或适配器老化无输出。偏远风电场/变电站没有数据网，这小盒子就是唯一远程通道，坏了就得派人跑两百公里。
典型场景：
- 110kV～500kV 变电站 Multilin 保护继电器（SR/UR/469 等）——PRG-MODEM 盒式挂站内音频配线架，通过 PSTN 拨号连笔记本跑 EnerVistor 做定值修改/录波提取，非它不可因需原生 RS-232 电平匹配与 AT 指令自动应答
- 油气管道 SCADA 偏远 RT站（GE D20/D200）——D20 机架内 PRG-MODEM 卡做主站拨号轮询或应急远程维护通道，平时备用主信道为卫星/微波
- 老旧电厂 Mark V 控制柜——经 RS-232 口外接 PRG-MODEM 做 ToolboxST 远程下装或 Trend 采集（部分改造项目）
- 水务/市政泵站老系统——无以太网覆盖时用拨号 Modem 做间歇式数据召测
真实案例：
西南某 220kV 站，继保班反映新购笔记本（无串口）通过 USB-RS232 + PRG-MODEM 拨号继电器总报”NO CARRIER”。到现场查——旧 PRG-MODEM（03-50-54B）PWR 亮但 CD 不亮，测电话线有 48V 摘机跌至 6V 正常，最终发现 Modem Line 口输入端雷击放电管击穿开路。库房有拆机测良同型号盒式，换上、设 ATS0=2（两次振铃自动应答）、AT&W存参，拨号连通 EnerVista 正常读 UR 系列继电器配置。老班长说：”这 Modem 二十年不坏，雷打坏是通病，按站配一只冷备，别忘了带 12V 适配器。”
