产品详情

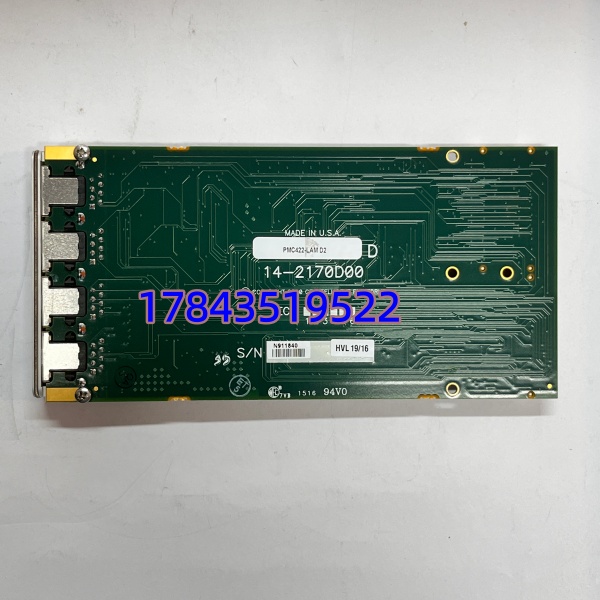

· 型号：PMC422-LAM D2（GE/VMIC 编号，实物标签通常同时印 VMIVME-7740-xxx 及 PMC422 Reference）
· 品牌：GE Fanuc / GE Intelligent Platforms（VMIC 产品线）
· 系列：VMIVME-7740 系列 VME Single Board Computer（SBC），用于 Mark VI / 早期 Mark VIe 控制柜或 VME 架构测试系统
规格参数
- 市场名/关联型号：PMC422-LAM D2，等效 VMIC VMIVME-7740 系列（后缀随 CPU/内存/接口配置不同）
- 制造商：GE Fanuc Embedded / GE Intelligent Platforms（原 VMIC）
- 适用系统：GE Mark VI Speedtronic（部分早期版本用 VME 架构 SBC 做 Control/Data Acquisition Processor），通用 VME64 扩展系统
- 板型：VME 6U（160×233mm），J1/J2 全 P1/P2 VME64 连接器
- 处理器：Intel Pentium M（Banias/Dothan）或 Celeron M，典型 1.0 / 1.2 / 1.4 GHz（依 BOM Rev），含 SpeedStep，512KB–1MB L2 Cache
- 芯片组：Intel 855GM/852GM + ICH4-M（典型）
- 系统内存：板载 DDR SDRAM 512 MB 或 1 GB（非插槽 SO-DIMM，BGA 焊接），ECC 依版本
- BIOS：Phoenix / General Software BIOS（Embedded BIOS），支持 PXE 网络启动 / DiskOnChip / CF 启动
- 板载存储接口：1× IDE (44-pin) for 2.5″ HDD/CF adapter，1× CompactFlash Type I/II socket（背面或顶部，依 Rev）
- 网络接口：2× 10/100Base-TX Ethernet（RJ45 前置或 rear I/O 引至面板/P2，依配置），Intel 82551/82559 控制器
- PMC 扩展：1× 64-bit/66MHz PCI-X PMC 站点（Pn4 标准），可插 GE VMIC PMC 串口/以太网/FPGA 子卡
- 串口：2× RS-232（前端 DB9 + 后端 via P2），其中 COM1 常作控制台
- USB：2× USB 1.1（前置，依 Rev 引出）
- 显卡：集成 Intel Extreme Graphics，前端 VGA HD15 接口（可选）
- 键盘/鼠标：PS/2 迷你 DIN（前置，依面板版型）
- 看门狗定时器：可编程 HW Watchdog（WDT），超时可触发 VME 总线 SYSRESET/IRQ/NMI
- 实时时钟：电池备份（典型 CR2032 纽扣，板载）
- VME 特性：VME64 规范，A16/A24/A32 地址空间，D08/D16/D32/D64（BLT/MBLT），SysCon 可设，Interrupt 级别可配
- 供电：+5V main（典型 3.5–6A 依 CPU 主频），+12V（软驱/HDD 可选），-12V（串口驱动 少量）
- 状态指示：板载 LED — PWR、RUN/Heartbeat、ETH Link/Act、HDD Activity
- 工作温度：0℃ ～ +55℃（商业/工业级依版本，部分宽温 -40～+71℃ 为 VMIVME-7740 军品版）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 冷却：强制风冷（沿 VME 卡槽风向），建议最低 1 m/s 气流
- 尺寸：6U VME，160 mm(H) × 233 mm(D) × ~20 mm(W 含导轨导销)
- 净重：约 0.65–0.85 kg
- 认证：CE、FCC Class A，部分版本 UL/CSA（依出货批次）
- 配套 OS 支持（原厂）：QNX 6.x、VxWorks 5.4+/6.x、Windows XP Embedded、Linux（原厂 BSP 提供）
产品介绍

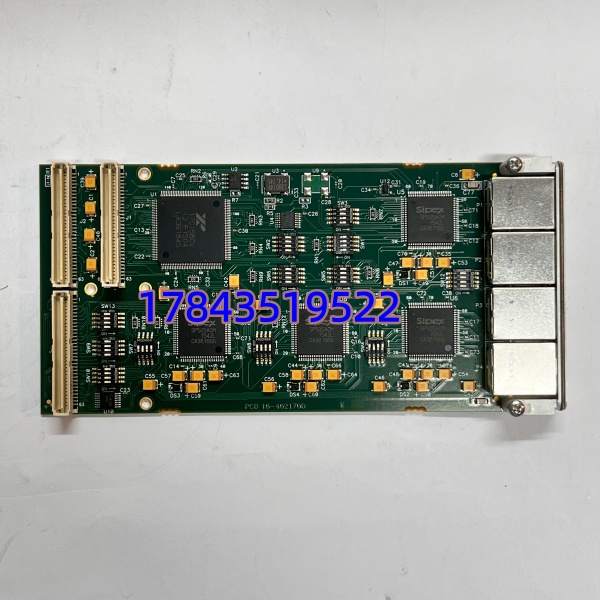

PMC422-LAM D2 是 GE/VMIC VMIVME-7740 家族的 VME 单板计算机——简单说就是插在 VME 机架里跑 x86 操作系统（常为 QNX 或 Win Embedded）的”大脑”，在老 Mark VI 柜里做控制/历史处理器，通用场合也能当 VME 测试台主控 CPU。板载 PMC 槽让它灵活扩展千兆网、多串口或定制 FPGA 子卡，这在当年比固定接口 SBC 实用得多。
有一点要注意：PMC422-LAM 是 VME SBC 不是 Mark VIe UC 或 Mark VIeS 的 PAC 模块（那些是独立 UDH 架构）。它主要出现在早期 Mark VI VME 架构节点或第三方 VME 系统。换件时 CPU/内存/BIOS Rev 尽量与原板一致——不同内存容量（512MB vs 1GB）或 BIOS 版本可能导致 Mark VI 软件报”Board Configuration Mismatch”，需重新烧写 Flash 或做 Compatibility Check。
应用场景与行业案例
痛点切入
我处理过一台 9FA 燃机 Mark VI 柜，VME 主控 SBC 自检卡在 BIOS POST 不进 QNX，查为板载 CF 卡坏+电池没电丢失 CMOS 设值。换 PMC422-LAM D2（同 Rev）+新 CF 镜像+设 CMOS 启动顺序后恢复。这类板子最脆弱的是电池（3年一换）和 CF 卡（5–8 年寿命），CPU 本身很少坏。
典型场景
- 燃机/蒸汽轮机 Mark VI VME 控制柜——做 Control Processor 或 Data Acquisition Processor (DAP)，非它不可因需与 Mark VI VME backplane 及 ToolboxST软件版本匹配。
- 军工/航太 VME 测试台——VMIVME-7740 系列做主控运行 VxWorks/QNX，PMC 槽扩展自定义 I/O。
- 老厂 GE 90-70 + VMIC 架构数据集中——作 VME 主站采集各 VMIC I/O 并上送上位 MES。
- 实验室遗留 VME 系统维护——替代老化 SBC 维持系统运行，避免整体换代。
真实案例
南方某 9E 燃机电厂 Mark VI 柜报”VME Processor Not Responding”， reboot 无效。打开柜门发现 PMC422-LAM D2 板 Heartbeat LED 不闪。量背板 5V 正常，拔板目视——靠近 CPU 区一电解电容顶部微鼓（约 14 年机龄）。库房有测试过同 Rev D2，断电拔旧→插新→插 CF 卡（原镜像备份）→上电进 BIOS 设 First Boot Device=CF→Save & Reboot→ToolboxST 连上显示 All Blocks Healthy，全程 35 分钟恢复控保。老师傅说：”这板子电容到期就得查，下次大修全换。”
