描述

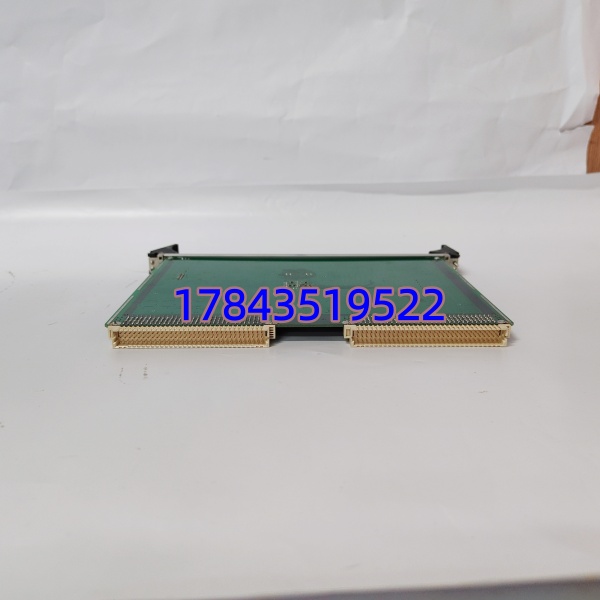

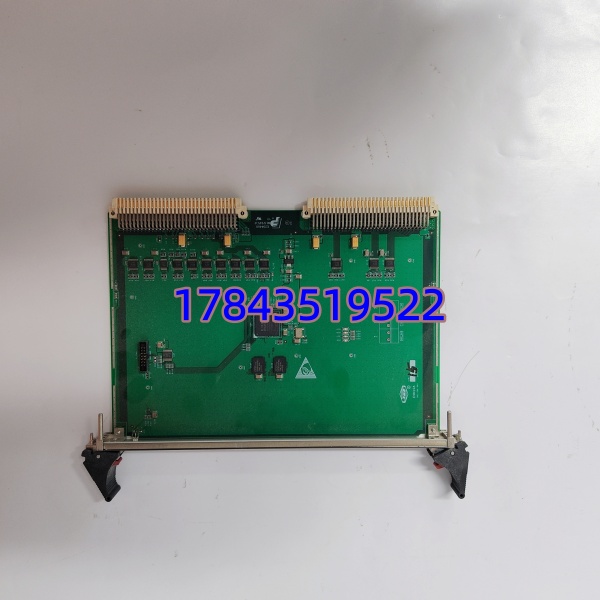

产品详情
· 型号：ESM10A
· 品牌：GE Intelligent Platforms（现归 Emerson 自动化，早期文档偶注 ABB Automation Ltd. 为 OEM 遗产）
· 系列：PACSystems RX3i —— ESM (Ethernet Serial Module with Analog Inputs)
技术参数
- 产品名称：ESM10A Ethernet Communication & Analog Input Module (PACSystems RX3i)
- 适用机架：GE PACSystems RX3i Universal Backplane（IC695 系列机架），占用 1 槽位
- 模拟量输入(AI)：16 通道单端，16-bit A/D 分辨率
- AI 输入范围：±20 mA、0–20 mA、4–20 mA（电流）；±5 V DC、±10 V DC（电压）
- AI 精度：典型 ±0.1% FS（满量程），温漂 ≤50 ppm/℃
- 扫描速度：≤8 ms（全部 16 通道更新一次）
- 以太网接口：2 × 10/100Base-TX RJ45，自动 MDI/MDIX，支持菊花链
- 支持协议：Modbus TCP（Client/Server）、EtherNet/IP Adapter、SRTP（GE 私有）、部分固件支持 MQTT / CoAP
- 串行/CAN：1× RS-232/485（可配 Modbus RTU Master/Slave），部分固件支持 CAN 2.0B
- 片上逻辑：内置 P10 微型 PLC 引擎，可离线执行简单梯形图/逻辑（计数、定时、报警），减轻主 CPU 负载
- 数据寄存器：支持 16-bit 整数及 32-bit 浮点，可按通道独立配置
- 背板供电：由 RX3i 机架背板提供 +5 V DC（典型吸收 ≈500 mA），+3.3 V 片内稳压
- 隔离：AI 通道间及 AI↔通讯↔背板 1500 V DC（典型），每通道 2 kV 浪涌保护
- 状态指示：PWR（电源）、RUN（运行/配置 OK）、COM（以太网活动）、各 AI 通道 OK LED
- 工作温度：0 ～ +60℃（存储 -40 ～ +85℃），湿度 5–95% 无凝露
- 安装：插 RX3i 机架槽位，前面板螺钉锁紧；不支持 DIN 导轨独立安装
- 尺寸（模块本体）：≈100 × 35 × 140 mm（RX3i 单槽标准）
- 认证：CE、UL、RoHS，符合 IEC 61131-2及 IEC 61000-4EMC
产品介绍
改造项目里碰到过老 RX3i 原来配 IC695CMM002（以太网模块）+ 独立 AI 模块，后来空间不够把俩合成一块 ESM10A——它本质上是个”二合一”：以太网通讯打头阵，16 路模拟量直接进同一块板子走背板 DMA 给 CPU，省一个槽位还少一根外部接线。内置 P10 微型逻辑最实用的一点是：现场可以在模块里写简单的超限报警或累计逻辑，主 CPU 挂掉时它还能独立跑（比如驱动本地 DO 扩展或发 MQTT 报警），这对无人值守泵站很有价值。
采购注意两个坑：第一，ESM10A 只插 RX3i 机架不走 DIN 轨单独用，如果你以为是独立以太网网关买错就浪费；第二，严格来说早期首批固件（v1.x）不支持 EtherNet/IP Adapter 只支持 SRTP/Modbus TCP，新批次才全开——下单问清固件版本，若要和 AB ControlLogix 做 EIP 标签通讯必须确认固件 ≥v2.x（具体以 GE PACSystems Release Note为准）。市面多为拆机库存，要求提供序列号及上机架自检通过截图。
替换与升级建议
✅ 直接替换
- 同型号 ESM10A（同硬件版本/固件兼容）——RX3i 机架同槽热替换（实际上 RX3i 模块通常需断电插拔）。新模块插入后用 Proficy Machine Edition (PME) 下载原硬件配置+逻辑，AI 标定系数可从原项目保留不需重校。工作量≈插拔+下载配置（20分钟内）。
⚠️ 软件兼容（需改配置/I/O映射）
- IC695CMM002（以太网模块）+ IC695ALG600/608（16Ch AI）组合——功能等效但占 2 槽。若原系统用此组合可反向”合并”为 ESM10A，需重配硬件组态、AI 地址重新映射及通讯驱动（CMM002 通常用 SRTP， 同协议可兼容但 IP/MAC 需规划），工程量约 1–2 小时。反向拆分（ → CMM002+AI）同理需重映射。
- IC695ETM001（早期以太网终端模块，无 AI）——通讯功能接近但无模拟量输入，不能直接替 如系统依赖其 AI 采集，需额外加 AI 模块。
❌ 硬件不兼容
- Series 90-30 (IC693/IC694) 机架模块—— 只认 RX3i (IC695) 背板引脚定义，不能插 90-30 机架。
- ABB AC800M / S7-300 以太网模块——完全异架构，零互通。
若无 现货且机架有空槽，临时维持原 CMM002+AI 组合是最稳的权宜方案，等 到货再合并槽位。
