描述
产品详情

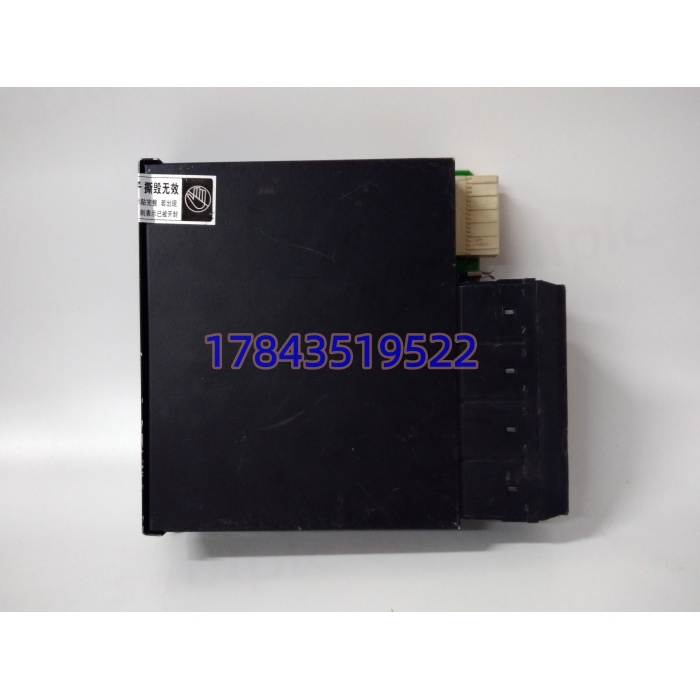

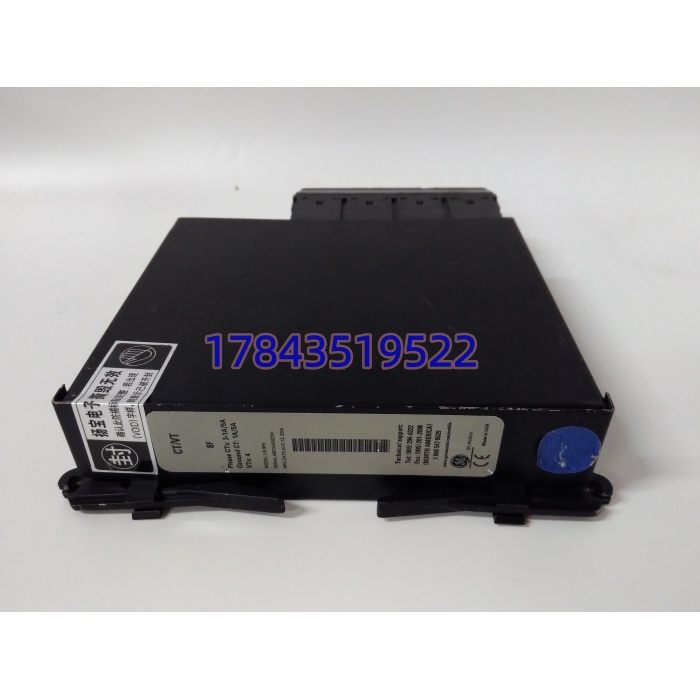

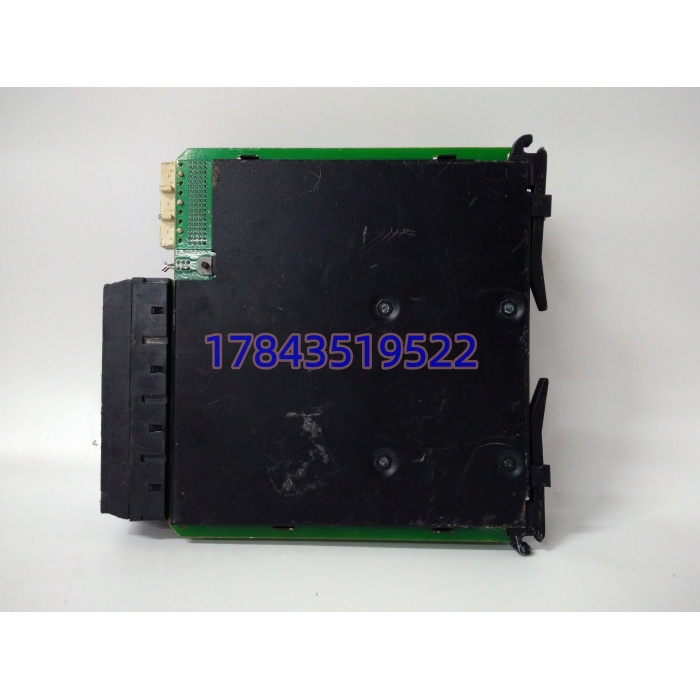

· 型号：UR8FH
· 品牌：GE Multilin（GE Vernova Grid Solutions）
· 系列：UR 系列通用继电器（Universal Relay）量测前端模块
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块定位 | CT/VT 模拟量输入（电流电压变换与隔离） | UR 机架内插卡 |
| 电流通道 | 4 路 CT（Ia/Ib/Ic/Ig），1A 或 5A 额定二次 | 变比在 UR 固件配 |
| 电压通道 | 4 路 VT（Va/Vb/Vc/Vs），典型 110/120/240V 二次 | 量程按订货 |
| 灵敏接地 | 不支持（无 Ig 高灵敏度档） | 要灵敏接地选 UR8G/8J/8M |
| 隔离电压 | 通道-背板 >2kV RMS（资料值） | 抗现场过电压 |
| 采样率 | 每周波 256 点（UR 平台公共能力） | 供 RMS/谐波/录波 |
| 安装 | UR 继电器机架插槽，螺丝端子接线 | 非 DIN 轨独立件 |
| 控制电源 | 不由本模块提供，UR 主机给 24/48/120-240VAC/DC | 本模块无外供电源端子 |
| 通信 | 无独立网口，经 UR 主机背板走 Modbus TCP/IEC61850/DNP3 | 本身不跑协议栈 |
| 工作温度 | -40℃ ~ +85℃ | 存储同 |
| 湿度 | 5%~95% 非冷凝 | — |
| 尺寸/重量 | 约 110×22.5×105 mm / 250 g | 以实物铭牌为准 |
| 配套软件 | GE EnerVista UR 系列（读定值/录波/固件） | 换件需重下配置 |
| 认证 | UL 508 / IEC 60255 / 电力继电保护专项 | 清关核 COC |
产品介绍
UR8FH 是 GE UR 通用继电器里那个“感官前端”——本身不跑保护算法，也不出通信报文，干的是把现场 CT 二次 1A/5A 和 VT 二次百来伏交流，经板载精密互感器隔离降压后送 UR 主机 CPU 算有效值、功率、频率、对称分量。标准 4CT+4VT 覆盖三相电流、接地电流、三相电压加同期电压，够一台馈线/电机/变压器保护继电器用。它和 UR8G/UR8J 的最大区别就一条：不带灵敏接地故障检测，适合高阻接地或接地电流较大的系统，别拿它去替灵敏接地场合的模块。
和用独立变送器+PLC 模拟量卡做保护比，UR8FH 的价值在“量测链和继电器同源”——CT/VT 变比、相位补偿、录波时标都在 UR 固件里统一处理，SOE 和 Comtrade 录波直接出，不用自己拼时间戳。和同机架 URCPU 比，它纯被动无程序。电商页把它写成“ABB 卡件”“伺服控制器”“Mark VIe 数字量 I/O”“DCS 通信卡”全是错配，UR8FH 只进 GE UR 继电器机架，不进 Mark VIe、不进 AC800M、不进 Quantum。
应用场景与行业案例
我在某钢厂 110kV 变电所保运遇过：一台 UR 馈线保护报“CT Saturation”误跳，拆开看 UR8FH 的 A 相 CT 输入端子螺丝退了半圈（母线室振动大），1A 额定二次接触电阻飘到 0.3Ω，采样畸变。紧螺丝恢复，但端子簧片已疲劳，后来停机窗口换整块 UR8FH，变比重配，录波比对三相一致。
典型场景：
- 变电站馈线保护：UR 主机配 采 5A CT + 120V VT，过流/方向/重合闸全用原厂算法，比外加变送器准。
- 工业电机保护：3CT 采定子电流+1CT 接地，4VT 采母线电压，UR 做热过负荷和负序保护，钢厂轧线电机常用。
- 水电发电机保护： 进 UR 主机做差动保护量测端，和 UR8G（灵敏接地）混插按保护类型分。
- 老 GE 继电器扩容：原 UR 机架 CT/VT 模块老化，同型号 插原槽，EnerVista 下原 .acf 配置，不停机切换备机。
- 备件冷储：UR 平台仍在服务但 特定 Rev 交期长，老电厂留 2 块在库，坏一块 20 分钟换完。
真实案例：2022 年西南某水泥厂总降，夜班 2# 主变 UR 保护误报“零序过压”。到继电室看 的 VT 输入 B 相端子有电弧灼痕（前期柜内潮气凝露爬电）。临时把 B 相 VT 改接备用通道、UR 固件里改 VaVbVc 映射，恢复供电；次日换 新件、重做端子防潮密封和柜内加热。电气主任说：“CT/VT 模块坏得隐蔽，电压没到量程、通信没断，就是隔离片爬电——UR 好处是换模块前量测自诊断会报 Saturation 或 Ratio Error，不会闷声出假值。”
