GE Multilin 469-P5-HI-A20-E-H | 电机管理继电器 5A CT 宽压 防腐蚀涂层

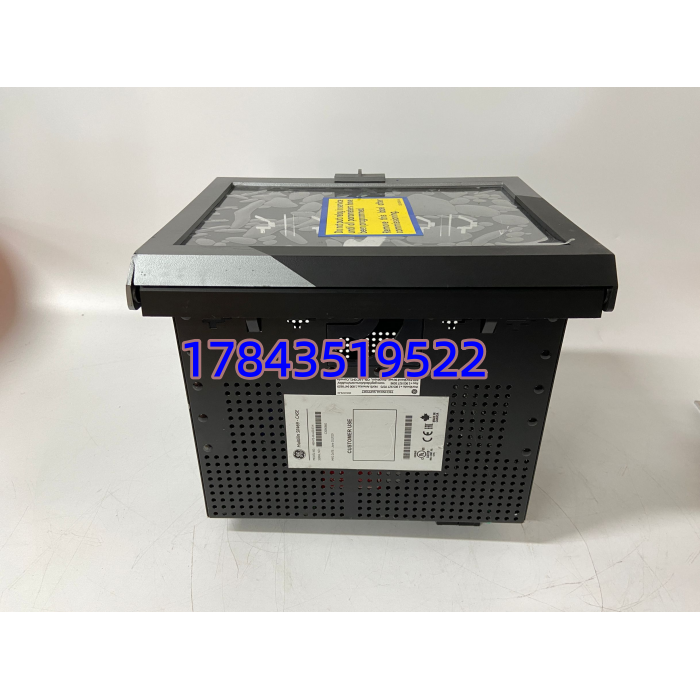

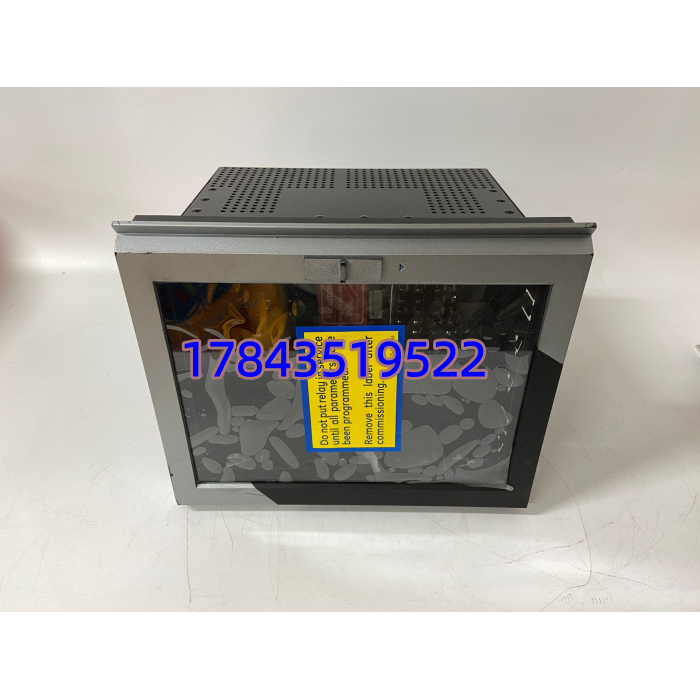

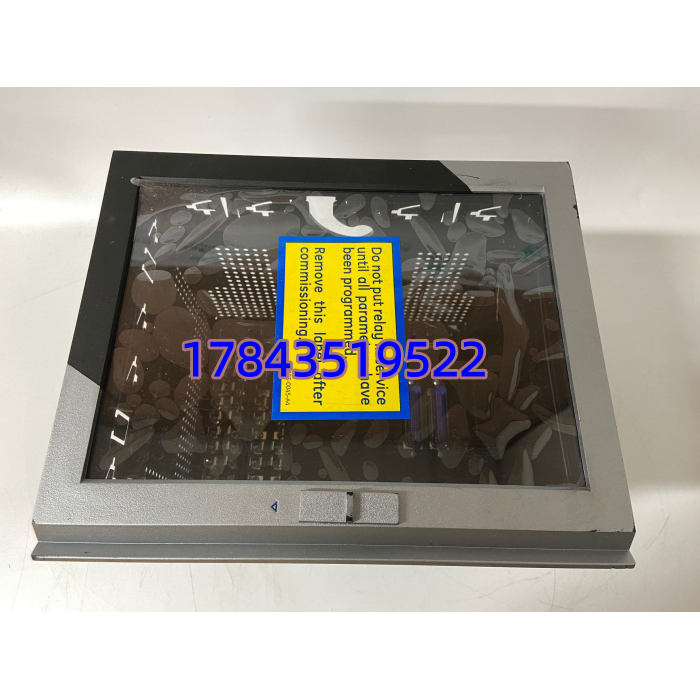

描述

产品详情

· 型号：469-P5-HI-A20-E-H

· 品牌：GE Multilin（General Electric — Multilin 469 Series）

· 系列：SR469 抽屉式电机保护继电器（Motor Management Relay）

规格参数

• 完整型号释义：469=平台｜P5=相CT二次5A｜HI=高阻抗接地故障检测+宽压电源｜A20=4路隔离4-20mA AO｜E=增强40字符LCD｜H=PCB敷形涂层(防腐蚀)
• 相CT输入：5A 二次（也可软件配1A，依固件），典型变比范围 5:5～5000:5，CT 负担 <0.2VA@5A
• 接地故障：高阻抗检测（HI），支持 50:0.025 或标准 5A/1A 零序CT，灵敏度可达 0.5%～10%In
• 电压/VT输入：相电压 57～600V L-L 直接接入或通过 PT（变比可设 1～600），True RMS 至 63Hz
• 控制电源：70～265V AC（48～62Hz）/ 90～300V DC 自动识别，功耗 ≈15W 典型
• 模拟输出：4路独立隔离 4～20mA（可选 0～20mA/0～1mA），精度 ±0.1% FS，用于负载%/热容%/电流等
• 数字量输入：8～9路光耦隔离，24～250V DC 或 24～240V AC，用于 Remote Start/Stop/Reset/Option
• 继电器输出：6路 Form-C（转换触点），额定 8A@250V AC / 30V DC 阻性，可编程为 Trip/Alarm/Aux/Start/Stop
• RTD输入：最多 6～8 路 3线 RTD（Pt100、Ni120、Cu10 等），用于定子绕组/轴承温度偏置热模型
• 保护功能集：热过载 49（负序补偿+RTD bias）、启动超时/堵转 51LR、相失衡/反转 46/47、接地 51N/HI、差动 87M（选配）、欠过压 27/59、欠载 37、加速时间监督
• 通讯接口：前面板 RS-232（编程）、后部 RS-485（Modbus RTU），部分版本可选 Ethernet TCP（T后缀，本型号-E不含以太网）
• 事件/录波：256条 SOE（1ms 时标）+ 故障波形捕获（≥100 周波），支持 EnerVista 离线分析
• 前面板：40字符 alphanumeric LCD + 密封拉出手柄 + LED（Run/Trip/Alarm/Comms），支持本地参数浏览和口令保护
• 环境：工作 -40～+60℃（带H涂层可到+70℃部分地区资料），5～95% RH 无凝露；抗振 2g 10-500Hz；污染等级2
• 防护/安装：前面板 IP54/IP65（带密封垫），机身 IP20；19英寸机架或面板嵌入式抽屉式安装（SR469-CASE 选配金属外壳）
• 认证：UL 508、CSA、CE、ABS Marine（部分批次）、IEC 60255保护继电器标准

产品介绍

469-P5-HI-A20-E-H 是 GE Multilin 469 系列里带敷形涂层和增强显示的版本，专门护中高压大电机（水泵、压缩机、引风机、磨机等）。跟普通热继电器或简易综保不同，它有基于负序电流+RTD的双偏置热模型——也就是说电机散热差（轴承温度高）或严重不平衡时热容会动态折算，不会像单纯49元件那样该跳不跳或误跳。内置启动监督、堵转、高阻接地检测，一台顶过去三台分立元件。

坦白讲，这东西最大的坑在 CT 极性和 PT 变比设置。我现场遇到过替换旧西屋 BSM 时 CT 极性反了导致启动电流显示负值，热模型乱跑——通电前一定用一次通流验证相序。另：H 后缀敷形涂层版在沿海/化工厂值得多花这钱，普通版板子几年就硫化腐蚀断迹。配置必须用 EnerVista 469 软件，前面板只能看不能完整整定。

应用场景与行业案例

痛点切入：

化工厂 6kV 浆液循环泵曾用老式热偶+电流继电器，夏天闷热电机轴承微升温但热偶不感知，结果绕组过热绝缘劣化烧机，一次损失七位数。换了 469 带 RTD 偏置后——轴承超温立刻降容报警，真正热过载才跳，误动率降九成，还能把电机负载%、热容%送 DCS 做趋势预警。

典型场景：

• 电力/冶金 — 引送风机、给水泵、球磨机，高压电机综合保护+启停控制一体，省掉外部电机管理控制器
• 石油化工 — offshore平台注水泵/压缩机，H涂层抗盐雾硫化氢，-40℃冷启没问题
• 水处理 — 大型潜污泵，高阻接地检测抓电缆绝缘下降早于相间短路
• 矿山 — 皮带输送机驱动，相失衡+堵转保护防重载启动卡死烧机

真实案例：

某炼化焦化装置 10kV 循环氨水泵，原 Bently Nevada 老综保 EOL 无法买到，临时用普通 87T 综保顶替但无电机热模型。梅雨季某次启动频繁报”过流”但实测电流正常——查下来是老综保无负序热容折算，启动时间长误判。借大修换 469-P5-HI-A20-E-H，EnerVista 录入电机铭牌（FLA、Locked Rotor Amps、启动时间常数），配 RTD 进绕组温度，SOE 首出记录开。之后再无假跳，运行工说”终于敢信它的报警”。
