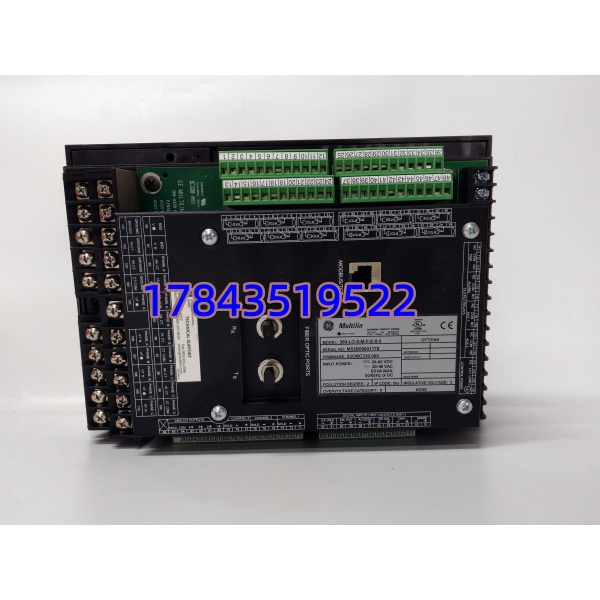

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | GE Multilin 369-LO-0-M-F-E-0-0 |
| 制造商 | GE Multilin / GE Vernova |
| 所属系列 | 369 Motor Management Relay (MMR) |
| 适用对象 | 三相异步/同步电机，典型 50–5000 HP（依 CT 变比） |
| 控制电源 | 20–60 V DC 或 20–48 V AC，50/60 Hz（LO 选项） |
| 相电压输入 | 通过 PT 接入，支持 相-相 或 相-地，PT 变比 1–6000 可编程 |
| 电流输入 | 通过 CT 接入，CT 变比 1–9999 可编程，支持 1A / 5A 额定 |
| RTD 输入 | 无（本配置 -0- 无内置 RTD；可用 889 Remote RTD 单元扩展或选 -R- 版本） |
| 数字量输入(DI) | 6 路 programmable DI（启动 cmd / stop / ext trip / reset 等） |
| 继电器输出(DO) | 4 路 Form C (SPDT) 机电继电器（Trip / Alarm / Aux / Start Permissive 等可组态） |
| 计量功能(M) | 三相 V/I / kW / kVar / kWh / PF / 谐波分量 / 电机热容量 % / 起动时间记录 |
| 模拟输出 | 2× 4–20 mA（可映射 热容量/电流/功率等，M 包含） |
| 通讯接口 | RS-485 (Modbus RTU) + 前面板 RS-232 + 以太网 RJ45 (Modbus TCP/IP, E option) + 前板光纤 (F option) |
| 保护功能 | 过载(Thermal Overload w/ 49/51 曲线)、Lock Rotor(51LR)、Phase Unbalance(46)、Phase Loss、Ground Fault(51N)、Undercurrent(37)、Over/Under Voltage、Start Jam、Thermal Image |
| 事件记录 | SOE ≥ 512 条（1 ms 分辨率），波形捕获（Disturbance Recorder） |

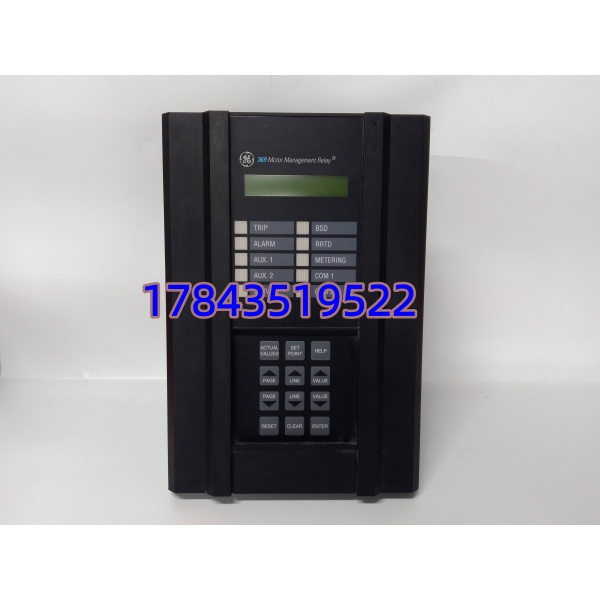

| 前面板 | 液晶显示屏 + 导航键（可密码保护） |
| 工作温度 | -20 ~ +60 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 0–95 % RH（无凝露） |
| 安装方式 | 面板嵌入式（通常 92×92 mm 矩形开孔）或 369 专用基座 |
| 编程软件 | GE EnerVista 369 Setup |
| 认证 | UL / cUL / CSA / CE / IEC 60255 |
产品深度介绍
GE Multilin 369-LO-0-M-F-E-0-0 是 369 系列中高端配置的电机管理继电器，集成了电机保护算法、全电量计量(M包)、以太网 Modbus TCP(E)及光纤通讯(F)，控制电源为低压直流/交流版本(LO)适配现场常用的 24V DC 或 48V DC 控制回路。它不仅能完成传统热继电器+接触器+电流表的所有功能，还能记录启动波形、热容量曲线、跳闸因果链，是老式电机保护升级的理想选择。
与单纯的热偶保护不同，369 采用热模型（Thermal Image）实时计算电机绕组温升，考虑冷却时间常数和频繁启停影响，比固定曲线过载保护精确得多。通过 EnerVista 软件可整定 FlexCurve 匹配电机厂商提供的 T–t 曲线。配置中 -0-（无 RTD）适合已有温度巡检系统或电机不带预埋 RTD 的场合；若需直接接 Pt100/Cu10 选带 -R- 版本或加 889 RTD 单元。
应用场景与行业痛点
化工厂关键浆液循环泵电机，热偶保护年年校但还是烧过——原因往往是堵转电流没正确整定或频繁启停导致热积累没被传统双金属片感知。369 的 Thermal Model 能捕捉这点，并在启动超时/堵转时按 51LR 曲线动作。
典型应用场景：
- 石化/化工 — 关键机泵电机保护
进料泵、回流泵、压缩机驱动机，要求计量能耗(GJ/kWh)及 SOE 追溯跳闸原因，369 的波形捕获功能可区分是电网晃电还是真实故障。
- 水处理 — 提升泵/鼓风机电机
大惯量负载启动时间长，需按 51 反时限曲线放宽启动区间——369 可分别设置冷/热态启动曲线。
- 电厂辅机 — 送引风机/给水泵电机（低压侧）
配合厂用 DCS 通过 Modbus TCP(E) 或光纤(F) 上传电机状态、热容量%、累计运行时间。
- 矿山/水泥 — 球磨机/破碎机主电机
高粉尘强干扰环境，光纤口(F) 提供电气隔离抗干扰能力，RS-485 易受变频器干扰时改用光纤。
案例：华南某 PTA 装置，氧化反应器搅拌电机（280kW）原配双金属热继电器，两年烧过一次——查因是多次短暂停机再启动热积累超标但继电器未动作（冷态复位快）。改造换 369-LO-0-M-F-E-0-0，整定热时间常数 25 min、冷态/热态曲线分离，并设 Start Inhibit（最小停机间隔）。投运后 EnerVista 录到两次启动超时跳闸，避免了潜在堵转。电气主管后来说：”早知 369 能学热模型，五年前就该换。”
