产品详情

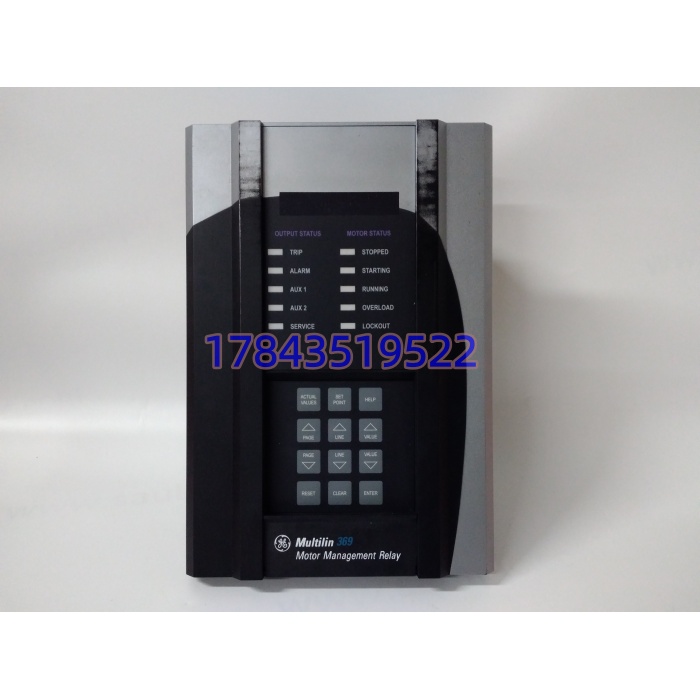

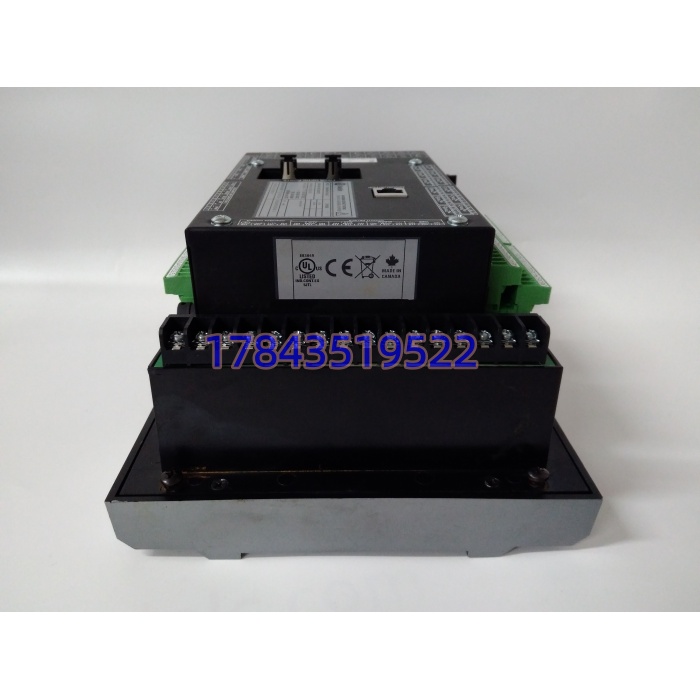

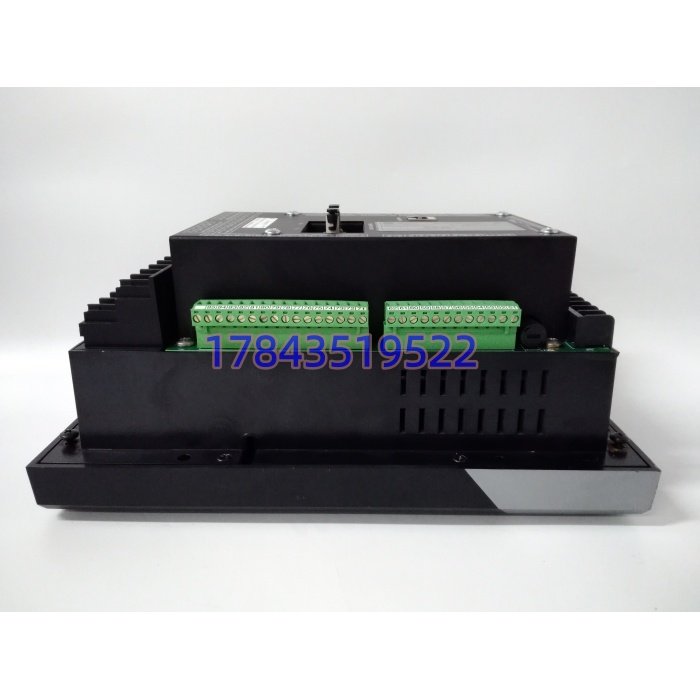

· 型号：369-HI-R-M-F-E-H-E
· 品牌：GE Multilin（GE Vernova）
· 系列：Multilin 369 电机管理继电器
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 基础型号 | 369 Motor Management Relay |
| 后缀解码 | HI=高控制电源档；R=12路RTD；M=计量包(VT/功率/电能)；F=光纤口(ST,Modbus RTU Ch3)；E=宽压电源(50-300VDC/40-265VAC)；H=严酷化学环境涂层；E=增强诊断+增强前面板 |
| 控制电源 | 50–300 VDC / 40–265 VAC，50/60Hz |
| 相电流输入 | 1A 或 5A 二次 CT，编程变比；含 3 相差动 CT 高阻抗差动 |
| 接地电流 | 20–100Hz 接地 CT 输入 |
| RTD 输入 | 12 路 3 线，支持 100ΩPt / 100ΩNi / 120ΩNi / 10ΩCu |
| 电压输入 | 经可选计量包接 VT，测 V/Hz/k/kVA/kWh |
| 保护功能 | 热过载(带热记忆)、堵转、相不平衡、欠/过压、启动超时、接地故障、高阻抗差动、RTD 越限 |
| 通信口 | 1×RJ45 10/100M（Modbus TCP/DNP3/IEC 61850 MMS）、1×ST 多模光纤（Modbus RTU Ch3）、1×RS232 前面板(EnerVista)、1×RS485 |
| 事件与录波 | 512 条带时标事件，故障前后波形捕获 |
| 数字量 | 6 路光隔 DI，4 路可编程输出继电器（Trip/Aux1/Aux2/Alarm，8A@250VAC） |
| 模拟输出 | 1 标准 + 可选 3 路（需计量包） |
| 前面 前面板 | 背光图形 LCD + 按键，IP54（NEMA 12） |
| 安装 | 面板开孔 92×92mm（1/4 DIN） |
| 工作温度 | -40~+70℃（H 涂层版；非 H 版 0~+60℃） |
| 认证 | UL/CSA/CE、IEC 60255、IEC 61850-3、IEEE C37.90、Class I Div2 |
| 软件 | EnerVista 369 组态与录波读取 |
| 尺寸重量 | 约 296×107×205mm / 4.5kg |
| 生命周期 | 369 系进入 Legacy 状态，OEM 不再商业化接单，备件靠为主，升级指向 869 系 |
产品介绍
从 F 历史生命周期验证切：369 是 GE 拿它替 269 Plus 的那代电机继电器，HI-R-M-F-E-H-E 是后缀几乎拉满的顶配——宽压、12RTD、计量、光纤、H 涂层、增强面板全占。严格来说市场页把”HI”解释 High-End 功能包、”R”解释成手动复位或冗余电源的都是 SEO 乱注（正确解码见上表，R=RTD、HI=高控制电源档），采购询价照经销商自由解读走必踩坑。某个海上平台注水泵项目碰过，原柜 369-HI-R-M-F-0-H-E（无 F 光纤）跑得好好的，改造要上 IEC 61850 GOOSE，集成商订了 369-HI-R-M-F-E-H-E 以为插上就多光纤口，结果 EnerVista 里要把 Ch3 从 RS485 切到 Fiber 并重绑 GOOSE 字典，老工程没做这步，光纤口亮灯但不发 GOOSE，查了两天才在”Port Assignment”里翻出来。
它的供应链价值在”高压电机不能盲保护”。TCO 算一笔：一台 6kV 1250kW 注水泵电机，轴承烧一次停修 5 天+机会成本七位数；一块 369 二手件两万内，备一张同后缀冷备相当于买保险。369 系虽 Legacy 但全球存量巨大，国内库存商现货 1-3 天发，原厂 BOL 不接单。在线单继电器节点归 A 类，备 1 张同后缀同固件冷备；H 涂层站别拿非 H 版顶（化学环境涂层差一级，端子区硫化速度翻倍）。EnerVista 工程+RTD 类型表+CT/VT 变比存档，换继电器不是插上就活，要重刷配置和面板语言。
应用场景与库存策略
电机继电器最阴的故障：不是拒动也不是误动，是”RTD 通道慢漂+热模型记忆值没清”，电机实际绕组 145℃ 面板显示 132℃，运行按显示值继续加载，绝缘老化加速没人察觉——这种毛病保护不跳闸，但电机寿命被偷走半年。
- 油气长输增压泵（6kV 大电机）：369 收主CT+轴承RTD+差动，非它不可因面板开孔和 EnerVista 点表绑死十年。建议在线每泵备 1 张同 HI-R-M-F-E-H-E 冷备，CT/VT 变比卡塑封随备。
- 石化压缩机电机：IEC 61850 GOOSE 进 SIS，光纤口抗 EMII。建议 A 类 Last-time-buy 2 张封库，H 涂层同状态。
- 电厂辅机（给水泵/引风机）：Modbus TCP 收进 DCS 辅网。建议备 1 张周转不拆封。
- 矿山球磨机：启停冲击大，热模型记忆值关键。建议供应商代管 1 张，72h 直达。
- 备件商混发高发：采购规范强制附”实物正面 369-HI-R-M-F-E-H-E 激光标 + 后缀 7 段逐位照 + H 涂层标有无 + 控制电源标签 50-300VDC”，收货先对再签。
真实案例：2022 年渤海某注水泵站，#2 泵 6kV 电机 369-HI-R-M-F-E-H-E 通道 9（驱动端轴承 RTD）显示值开始和便携测温枪差 8℃，运行当偶线接触不良没管。两个月后计划检修拆电机，驱动端轴承滚道已剥落——查 SOE 发现继电器里热模型”累计热记忆”按错误 RTD 跑了 60 天，实际绕组温度比面板高 13℃。库存冷备是同后缀但非 H 涂层，海上站不敢用，从休斯顿调 H 版等 5 天（走加急空运）。事后把”RTD 通道每季度和标准铂电阻比对、偏差>1.5℃即换继电器或重校准”写进 PM，备件台账把 H 涂层单列一栏，不再和陆地版混备。
