描述
产品详情
· 型号：IS420UCSBH4A
· 品牌：GE Energy / GE Vernova（原 GE Power Controls）
· 系列：Mark VIe — UCSB（Universal Control Station Type B, Rev H4A）
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IS420UCSBH4A（UCSB Type B, H4A variant） |
| 适用系统 | GE Mark VIe Turbine Control System（不适用于 Mark VI / Mark V） |
| 处理器 | Freescale（NXP）PowerQUICC III MPC8548E 或同级 @≥800MHz（双核架构，1oo2D 自检可选） |
| 操作系统 | QNX® Neutrino RTOS（GE 定制内核，固化于 CompactFlash / 板载 eMMC） |
| 内存 | 512 MB DDR2 SDRAM（ECC 可选，依固件）；Boot Flash / CF 卡插槽（≥1GB 推荐） |

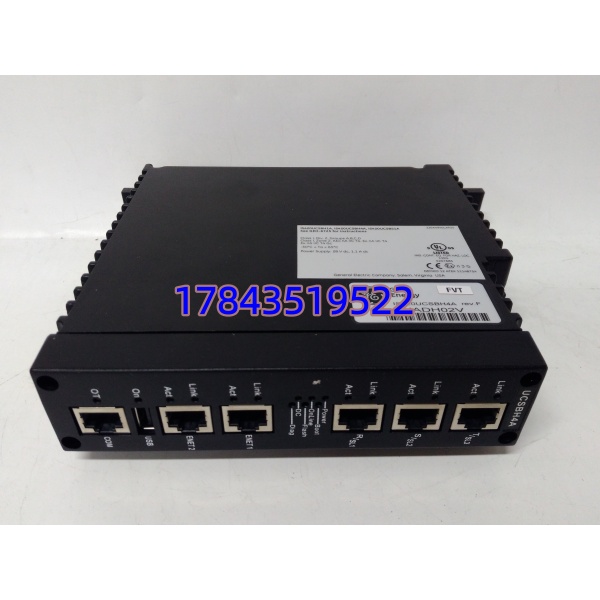

| 以太网端口 | 2× 10/100/1000BASE-T（用于 IONet / HMI / DCS 上联）；2× 10/100BASE-TX（诊断/Service） |
| I/O 通信协议 | EGD（Ethernet Global Data）、Modbus TCP（Client/Server）、OPC（via HMI node） |
| 配套 I/O 包 | VCMI（Mark VIe I/O 主包）、VCRC（远程）、VSVO（伺服）—通过 IONet 连接 |
| 看dog & 安全 | 硬件看狗定时器；支持 TMR（Triple Modular Redundant）及 Simplex/SSS 配置 |
| 程序下载工具 | ToolboxST™ V4.9x 及以上（ControlST 套件），项目文件 .tfg / .tcq |

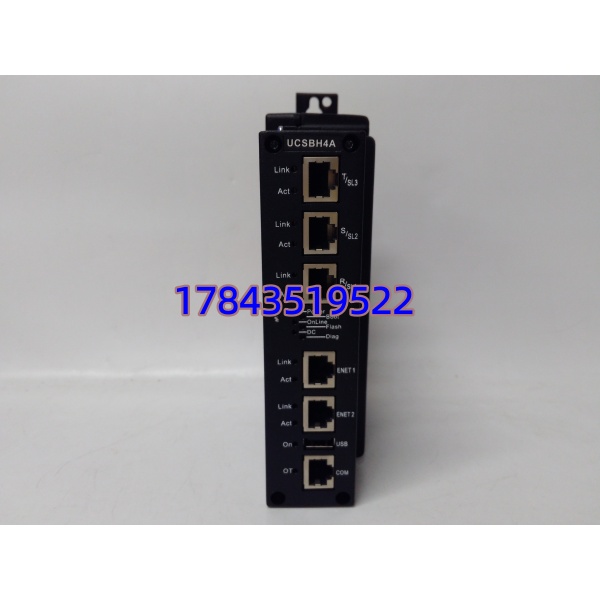

| 前面板指示 | RUN（绿）、ERR（红）、ETH Link/Act LEDs ×4、SD（Card Access） |
| 供电要求 | 通过 Mark VIe 机架背板取 28 VDC（来自专用 PS 模块，如 IS200EPSMG1 等） |
| 工作温度 | -40℃ ～ +70℃（H4A = 宽温工业级，部分资料标 -30~+65℃ 保守工况） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5%–95% RH 无凝露 |
| 安装方式 | 插入 Mark VIe 控制柜 UCSB 托架或专用导轨（通常与 VCMI 包同柜，IONet 星型拓扑） |
| 尺寸 / 重量 | ≈229×152×44 mm / ≈1.0 kg |
| 认证 | CE、UL、cUL、符合 IEEE 802.3 / IEC 61000-6-2（EMC 工业级） |
| MTBF | >100,000 h（GE FMEDA report，以官方最新为准） |
产品介绍

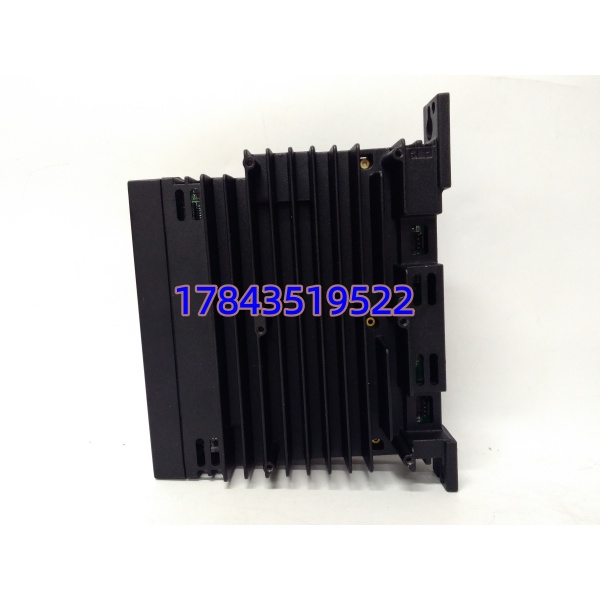

某个联合循环电厂 Mark VIe 改造里碰到过——原 UCSBS（标准温区）在燃机罩壳旁夏天下午偶发重启，查日志是 CPU 热保护。换成宽温版 IS420UCSBH4A 后消停，因为它设计时就是给 -40~+70℃ 无空调柜环境准备的，无风扇全金属散热壳靠对流就够了。UCSBH4A 的定位是 Mark VIe 系统的”大脑”：跑汽轮机/燃机控制逻辑（转速控制、负荷分配、保护跳闸处理），通过 IONet（百/千兆以太网）与 VCMI I/O 包实时交换过程数据，同时把状态经 EGD/Modbus TCP 送 DCS 或 HMI，不需要额外 PLC 做主站。
对采购和项目工程师的价值在于三点：第一，与 VCMI/VCRC I/O 包原生配合省掉网关层（IONet 星形拓扑实测延迟 <2ms 对 50ms 控制周期够用）；第二，支持 TMR 三重化配置满足 API 612/616 透平保护要求——SIL 验算好过；第三，H4A 宽温版适合户外/高温区安装不必专门空调。必须说清局限：它不向下兼容 Mark VI（IS200 系列 CPU），老系统升级需同步换 I/O 包和重新组态；ToolboxST低于 V4.9 可能无法识别 H4A 需升版；不带本地 DI/DO 点，所有现场信号必须经 VCMI 包接入。
替换与升级建议
✅ 直接替换
- IS420UCSBH4A 同型号不同批次——断电拔出→取出 CompactFlash/确认 eMMC 映像一致→插入新模块→上电自动引导（或从 CF 重读），无需重下载逻辑。建议先备份 .tfg 项目及 UCSC 配置文件。
- IS420UCSBS（标准温区版）→ 升 H4A——物理与固件兼容，H4A 宽温版可直接替 UCSBS，适合高温环境改造。
⚠️ 软件兼容（需核对版本/可能重组态）
- IS420UCSBH3 / 早期 H2A 等——硬件可互换但要求 ToolboxST 版本匹配项目文件格式；若原项目用极老 Toolbox（V3.x）新建时需导入迁移，部分自定义 C 语言块需复核编译。工作量约 1–2h 验证。
- Mark VI IS200系列 CPU（如 IS200TBCIH1/IS200TREGH1）——不可替，Mark VI 用 VME 背板与 EX2100 通信架构，UCSB 只认 Mark VIe IONet，物理也无法安装进 Mark VI 机架。
❌ 硬件不兼容
- 普通工控机/Beckhoff/Siemens IPC——无 GE QNX 定制内核及 Mark VIe 授权加密狗，无法运行 .tcq 控制逻辑。
- IS230/IS240 系列 Mark VIe I/O 包（VCMI 等）——这些是 I/O 节点不是控制器，物理与功能均不可替 UCSB。
