描述
产品详情

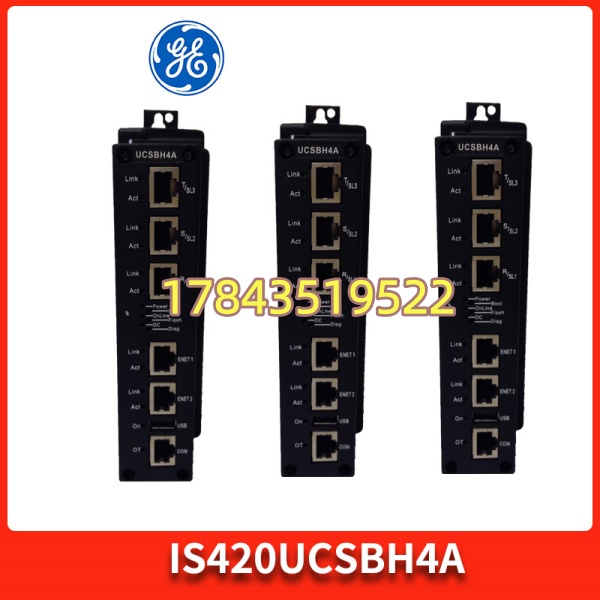

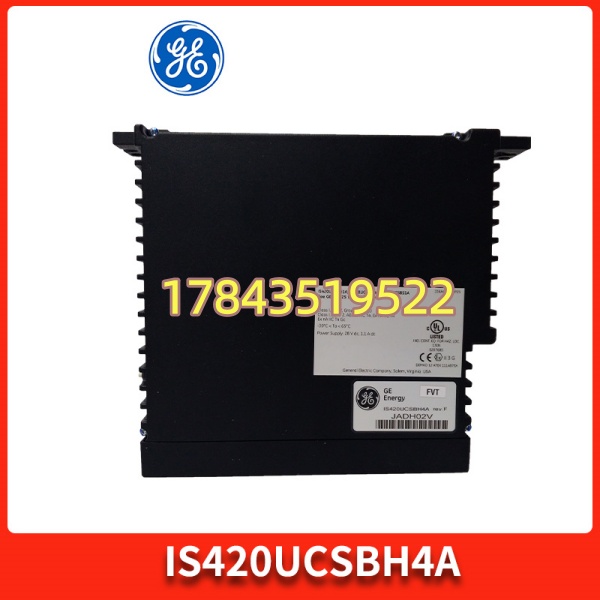

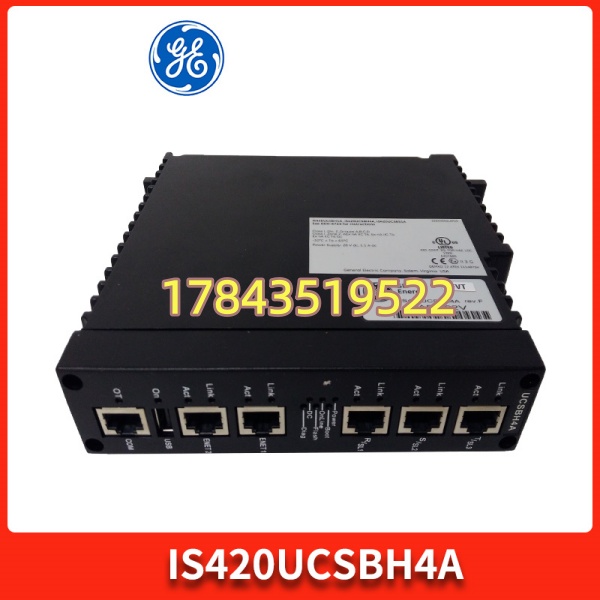

· 型号：IS420UCSBH4A
· 品牌：General Electric (GE)
· 系列：Speedtronic Mark VIe / Mark VIeS — UCSB Controller Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS420UCSBH4A（UCSB = Universal Controller Single Board，H4A 为无风扇内置电源版，Rev.4） |
| 适用系统 | GE Mark VIe / Mark VIeS 汽轮机燃机控制、EX2100e 励磁、LS2100e 静态启动 |
| 处理器 | Intel EP80579（基于 XScale IA-32 架构）1066 MHz |
| 操作系统 | QNX Neutrino RTOS（实时多任务），控制应用以 .elf 映像部署 via ToolboxST |
| 内存（RAM） | 256 MB DDR2 SDRAM（部分资料标注带 ECC 或 512 MB 依固件版本，以实物 Label 为准） |
| 非易失存储 | 板载 2 GB NAND Flash（固件+应用代码），另有 256 KB NVRAM 用于关键变量保持 |
| 通信接口 | 3× 专用 IONet（R/S/T 以太网 RJ45，IEEE 1588 PTP 微秒级同步）｜1× RS-232 调试串口｜USB（工厂用）｜部分版含额外 UDH/CDH 以太网口 |
| 板载 I/O | 2× 霍尔效应脉冲输入（用于转速/轴位）｜2× 模拟输入（0–10V/4–20mA 可配）｜4× DI/DO（状态/维护用途），不含现场过程 I/O |
| 供电要求 | 内置电源转换，标称 24 VDC（范围 18–30 VDC），典型电流 1.1–1.5 A，功耗 ≈17 W 标称 / 28 W 峰值 |
| 冗余支持 | Simplex / Dual Redundant / Triple Modular Redundant（TMR），三控制器同步运行并表决 |
| 功能安全 | 配合 Mark VIeS Safety I/O 可达 SIL 2 / SIL 3 per IEC 61508 |
| 工作环境 | 工作 -30℃～+65℃（-22℉～+149℉），存储 -40℃～+85℃，湿度 5–95% 非冷凝，G3 防腐涂层（Conformal Coat） |
| 机械/安装 | 面板安装（Panel Mount），无风扇自然对流冷却，尺寸 ≈160×160×50 mm，重 ≈1.8 kg |
| 安规认证 | UL E207685 Class I Div.2 Grp A–D / Zone 2 Grp IIC，ATEX 1114875X，CE |
| 状态指示 | PWR / RUN / FLT / ETHx LED，红外串口，板载软件恢复按键（Recovery Button） |
| 特殊设计 | 无电池（NVRAM 保持靠 SuperCap 或 Flash）、无跳线、Flash 可在线更新、H4A 版无风扇（区别于早期 H3A 有风扇） |
产品介绍
现场实测发现 Mark VIe 系统的”大脑”其实不是机架背板——是这块 UCSB 控制器：它跑独立的 QNX 实时内核，燃机启停顺控、燃料行程基准（FSR）、振动保护与燃烧动态算法全在这块卡上执行，再通过私有 IONet 拉 I/O Pack 数据。IS420UCSBH4A 相比早期 H1/H2 版把风扇去掉换成全对流散热，现场少了一个易损件（风扇轴承卡死曾是老版投诉 TOP1），内置电源也省掉外挂 PS 模块的空间。
严格来说，它只在 Mark VIe 固件 R5.0 及以上才完整支持 UCS 高级应用节点功能，老版本 ToolboxST 可能只识别为基础控制器——升级前先确认你们现场的 Control Builder 版本。从库存经理视角看，这是燃机控制柜的 A 类单一故障点（SPF）：控制器挂掉燃机必跳机，且市面全新件渐少（GE 推 UCSCH 新平台过渡中），TCO 不在单价而在停机损失，按关键资产做 Buffer Stock 是底线操作。
应用场景与库存策略
燃机控制室里最怕听到的消息不是”卡报警”而是”UCSB 无法启动”——因为它不承载 I/O 却承载所有控制逻辑，一旦引导失败或 Flash 损坏，整台 9F/9E 燃机直接走 ESD 停机，等 OEM 发新件正常交期 6～12 周（如已 EOL 更长），这种 downtime 每小时就是几十万上网电量损失。
- 燃气/蒸汽轮机 Mark VIe 主控柜 — 执行启停顺控+保护逻辑，无可替代 → 建议单机架至少备 1 件全新封存冷备（Buffer Stock），双机组分柜异地存放防同批老化
- EX2100e 励磁系统 / LS2100e 静态启动 — 作为励磁控制节点，非保护回路但仍影响并网 → 建议纳入 B 类，单机备 1 件或与燃机共用池化备件
- Mark VI 升 Mark VIe 改造项目 — 旧 CSP/UCSC 被 UCSB 取代，需同步确认 ToolboxST 工程文件迁移与 IONet 布线 → 改造立项时一次性采购足额备件，别等项目投运再补
- TMR 三冗余配置电厂 — 三取二架构下单块故障不停机但降级运行 → 仍建议备 1 件，降级模式下第二块故障=直接跳机，风险不对称
真实案例：
中东某 500MW 简单循环电站在夏季高峰负荷期，#1 燃机 Mark VIe 柜 IS420UCSBH4A 突发”Boot Failure—Flash CRC Error”，控制柜报警后自动转 ESD 停机。现场无冷备件，原厂迪拜仓无现货，最终从欧洲拆机件空运 5 天后恢复，停机损失折合约 值分类）提到 A 类，现在每套 Mark VIe 控制柜固定锁 1 件未开封新件进防爆柜，并每年做一次离线加电自检确认 Flash 健康度。
常见问题解答 (FAQ)
Q1：IS420UCSBH4A 是原厂停产件吗？当前市场交期和库存状态怎样？
A：GE 已逐步推 UCSCH（Compact High-performance）替代 Mark VIe 新项目，IS420UCSBH4A 在原厂渠道进入有限供应/LTB 阶段，市面主要是 NOS 和测试翻新件。交期视渠道 3 天～8 周，建议只买带上电测试报告+ToolboxST 识别截图的货源，关键电厂提前做 Last-time-buy。
Q2：H4A 后缀和其他后缀（H1A/H3A/UCSBS1A）能互换吗？
A：H4A 是无风扇内置电源版，H3A 可能有风扇——电气兼容但散热方式不同，机械安装需确认柜内风道。IS420UCSBS1A 是 Mark VIeS 安全控制器（SIL 版），固件与 I/O 要求不同，不能直接替 H4A 做普通控制用途，反之亦然。换型前必须核对原柜 BOM 及 GE Mark VIe Hardware & Installation Manual。
Q3：和新型号 UCSCH 或 IS420UCSBS1A 有向后兼容替换路径吗？
A：新项目 GE 主推 IS420UCSCHx 系列（更高主频、更多内存），旧项目不建议自行升 UCSCH——需重新编译应用、确认 ToolboxST 版本、校 IONet 拓扑。现有 H4A 足够稳定，备件策略优先囤 H4A 而非贸然跨代升级，除非 OEM 发布正式迁移通告。
Q4：备件建议备几件？怎么评估呆滞风险？
A：经验法则——单控制柜架构备 1 件冷备；双机组建共享池最少 1 件（建议 2 件分柜），TMR 系统同样建议 ≥1 件。若贵厂计划 3～5 年内整体 DCS 改造升级（如向 Ovation/Mark VIe+ 新平台迁移），可按剩余服役年限扣减但保留至少 1 件至退役。
Q5：翻新件怎么鉴别真伪和健康度？
A：看 PCB 日期码、三防漆均匀度、原厂标签（GE logo + 条形码可读）、电容无鼓包漏液。要求卖家提供：(1) 加电至 QNX Boot 成功截图 (2) ToolboxST “Detect UCSB” 识别正常 (3) Flash 读写测试记录。关键控制回路拒收无测试记录的拆机件。
Q6：运行中能热更换吗？有什么注意事项？
A：硬件支持热插拔，但 H4A 承载运行中的应用逻辑——拔出瞬间其所控燃机会丢失控制并触发 ESD/降级。仅允许在计划停机窗口或已切换至冗余伙伴（Dual/TMR 模式下降级运行）时操作，更换后需在 ToolboxST 下载对应 .elf 应用映像并校验同步。
