描述
产品详情

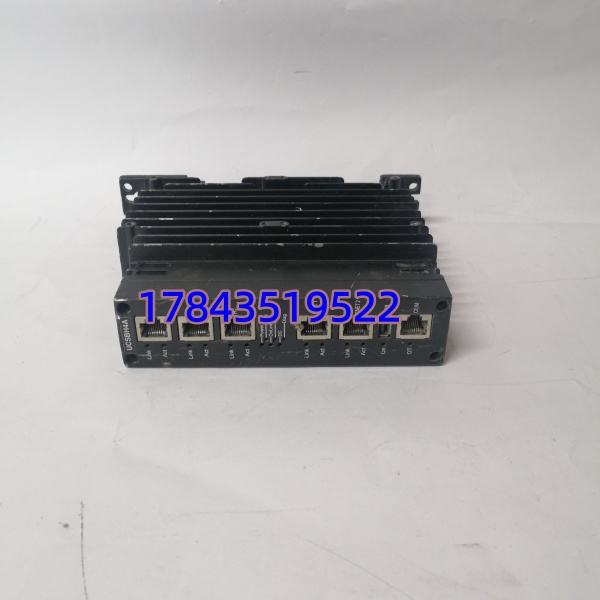

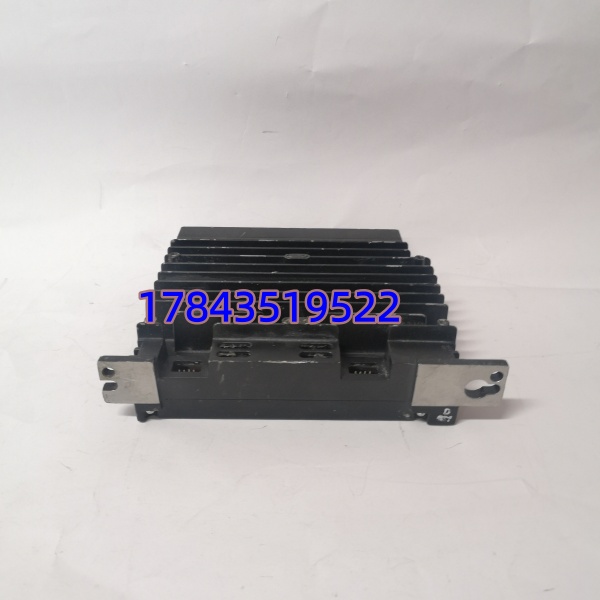

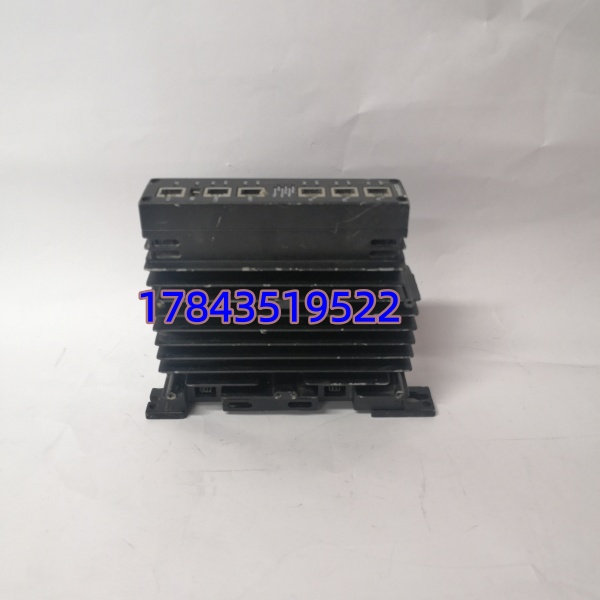

· 型号：IS420UCSBH4A
· 品牌：GE (General Electric) — Gas Turbine & Steam Turbine Controls
· 系列：Mark VIe — Integrated Universal Controller (UCSB H4 version)
规格参数
- 产品型号：IS420UCSBH4A（UCSB H4 = 带 2× GbE + 串行口，无 VGA 独立输出版本；H4A 后缀代表特定 BOM/固件包）
- 制造商：GE Energy / GE Vernova (原 GE Industrial)
- 系统归属：Mark VIe Turbine Control System — UC (Universal Controller) 架构
- 模块类型：集成控制器（Control Processor + Application Processor 合一），替代老款分离式 CCM + QMI
- 处理器：板载 Intel 低功耗双核 ULV x86 兼容处理器（具体主频属 GE 专有，以手册为准）
- 内存：板载 DDR2/DDR3 SDRAM（典型 512MB~1GB 依 Rev.），非易失存储用于应用及历史缓存
- 操作系统：GE 专有实时内核 + Windows XP Embedded（应用层），经 TÜV 适用于 SIL 2/3 安全相关应用（依系统配置）
- 控制程序：通过 ToolboxST (v6.x+) 下装 .cim 控制策略（Simulink 自动代码或图形逻辑）
- 网络接口：2× 10/100/1000Base-TX RJ45（Primary / Secondary Mark VIe I/O 网络），支持 HSR/PRP（依配置）
- 调试/维护口：1× RS-232/485 DB9（用于现场端口调试、下载授权等）
- 与 I/O 通讯：通过 UCSB 背板直接与 I/O Pack（如 IS220 系列）交换过程数据，无需额外光缆
- 供电：由 UCSB 背板供 +24 V DC（典型 18–36 V DC 范围，依柜内直流屏）
- 状态指示：Power / Run / Fault / Ethernet Link/Act LED
- 无电池设计：配置靠 NVRAM/Flash 保存，消除 CMOS 电池老化导致时钟丢步问题（与老 Mark V CCM 比是一大改进）
- 安装方式：插入专用 UCSB 控制模块背板（独立安装，不占用 I/O 包槽位）
- 工作温度：0 ℃ ～ +60 ℃（柜内强制风冷推荐）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 认证：UL / CE / IEC 61000-6-2/4，部分配置 TÜV SIL 2/3
- 配套软件：ToolboxST（控制组态/下装/在线监视）、CIMPLICITY HMI（可选集成显示）
- 生命周期：Active Mature，新项目多推 Mark VIe+ 但 UCSBH4A 仍广泛 MRO 供应
产品介绍
IS420UCSBH4A 是 GE Mark VIe 系统里”UC 架构”的核心——它把过去 Mark V 时代分开的控制处理器(CCM)和人机接口(QMI)合成一块板，直接插在 UCSB 控制背板上跟 I/O Pack（IS220 系列）通过背板或双绞线以太网通信。跟需要独立 QMI 工控机的老架构不同，UCSBH4A 自带应用处理器跑 HMI 服务，小系统甚至可以省掉独立操作员站。
坦白说，这模块最大的优点是无电池设计——老 Mark V CCM 的 CR2032 没电就丢时钟和配置，UCSBH4A 全靠 NVRAM+Flash，少一个故障点。但也有坑：UCSBH4A 跟 I/O Pack 固件版本强绑定，混用不匹配版本会在 ToolboxST 报”I/O Pack Protocol Mismatch”。换件前一定抄下旧板完整型号+Rev+固件版本（可在 ToolboxST → Controller → About 查看）。
应用场景与行业案例
痛点切入
Mark VIe 控制柜报”Controller Not Responding”或 UCSB RUN LED 灭——重启偶尔恢复，再犯多是 UC 模块主板电容老化或以太网 PHY 不稳。因为是单 UC（非冗余双 UC），故障直接让透平控制失去，必须尽快换件。冗余 UC 配置（双 UCSBH4A）可热备切换，但多数老项目只配单 UC。
典型场景
- 重型燃气轮机(9FA/9E) Mark VIe 控制间 — UCSBH4A 作主 UC，经双以太网连 IS220 I/O Pack 采集火焰、振动、伺服阀反馈
- 蒸汽轮机 DEH/MEH 改造 — 替换老 Mark V，UC 架构简化柜内设备，减少 QMI 工控机故障点
- 联合循环电厂辅机控制(BOP) — 单 UC + 少量 I/O Pack 控制给水泵/ condensate / 闭式水
- 试验台/撬装压缩机组控制 — 紧凑型 Mark VIe 机柜，UC 直接带本地 I/O 不需远程光缆
真实案例
某 9E 燃机 Mark VIe 运行第 8 年，夜班 HMI 报”Loss of Communication to Controller”，现场重启 后恢复，三天后再死。到控制间量背板 24V DC 正常，交叉验证换上一块 NOS IS420UCSBH4A（同 Rev），ToolboxST 从备份 .cim + .cfg 重下装（约 3 min），RUN 灯亮，燃机顺控恢复。控制工程师说：”这板子不常坏，一坏就是半夜，柜里该留一块——记住要同 Rev，别光看型号。”
