描述
产品详情

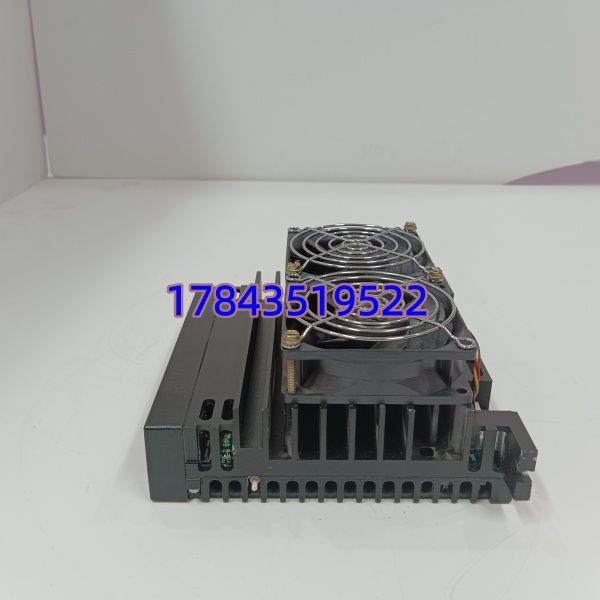

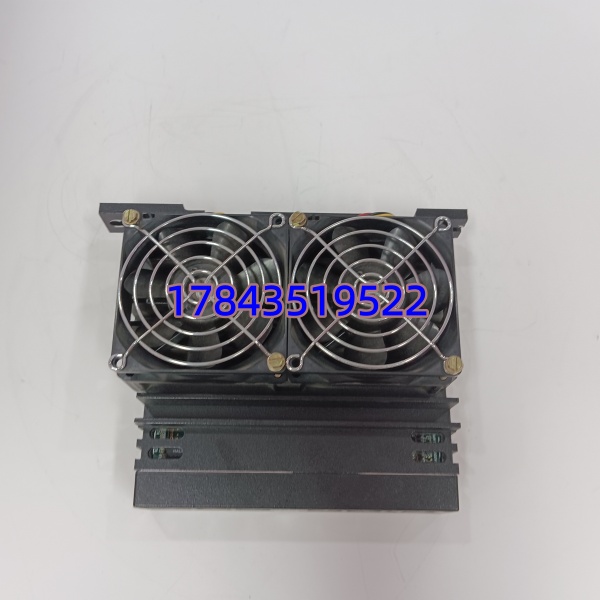

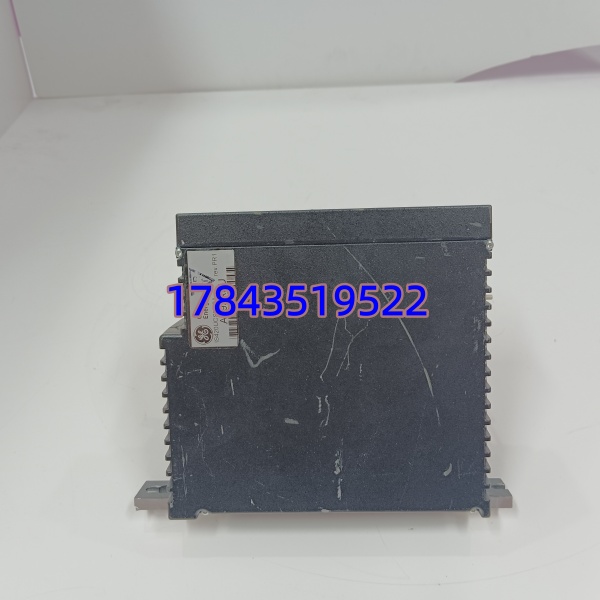

· 型号：IS420UCSBH3A
· 品牌：GE（General Electric / GE Vernova / Baker Hughes Speedtronic）
· 系列：Mark VIe / Mark VIeS — UCSB Universal Control Station Processor Module
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | IS420UCSBH3A | H3A 版本，Rev B/C 常见 |
| 适用系统 | GE Mark VIe / Mark VIeS Turbine Control | 配合 IONet I/O Pack 使用 |
| 处理器 | Intel EP80579，四核，1.2 GHz | 工业级 XScale 架构 |
| 内存 | 256 MB DDR2 SDRAM（ECC 校验） | 部分批次标注 1 GB，以实物为准 |
| 非易失存储 | 2 GB NAND Flash + CFast 卡槽（可选扩展） | 用于应用镜像与历史数据 |
| 操作系统 | QNX Neutrino RTOS | 确定性强实时，≤10 ms 扫描周期 |
| 通信接口 | 2~3× 100 Mbps IONet（R/S/T端口）+ 2× 10/100/1000Base-T 以太网 + RS-232/485 | IEEE 1588 时钟同步 ≤100 μs |
| 冗余模式 | Simplex / Dual Hot-Standby / TMR（三重模件冗余） | TMR 需三块同版本模块 |
| 供电要求 | 18–36 VDC（典型 24 VDC 或 28 VDC 由机架电源模块供给） | 峰值功耗 ≈28.7 W，标称 ≈17 W |
| 前面板指示 | PWR、BOOT、ONLINE、FAULT、DIAG、COMM ACT、OT（过热）LED | 便于柜前快速判故 |
| 功能安全等级 | SIL 2 / SIL 3（需搭配 Mark VIeS 安全 I/O 模块及正确组态） | 符合 IEC 61508 / API 670 |
| 工作温度 | 0 ℃ ~ +60/65 ℃（工业级，强制或自然风冷依机箱而定） | 储存 -40 ~ +85 ℃ |
| 安装方式 | 插入 Mark VIe 控制机箱（PSCA/PSCB 背板），螺钉固定 | 尺寸约 6.4″×8.1″×1.4″，重≈1.3 kg |
| 固件/组态工具 | ToolboxST™ V4.05 及以上（严格来说，它只在固件 v4.05+ 才完整支持 H3A 硬件特性，老版本需确认补丁） | 应用镜像通过 ToolboxST 下载 |
| EMC / 认证 | CE、UL 61010-1、部分配置 ATEX 2区 | 符合 IEEE 1613 / IEC 61850-3 环境等级 |
产品介绍
在某沿海 9F 燃机电厂碰过一回——主控 UCSB 模块莫名反复 BOOT FAIL，查下来是板载 Flash 坏块导致应用无法加载，燃机顺控卡死在”等待控制器就绪”，光等 OEM 紧急空运就耗掉 14 小时，折算停机损失六位数起步。IS420UCSBH3A 就是 Mark VIe 架构里真正跑控制逻辑的那颗”大脑”，不同于 I/O Pack 只做信号采集，它负责燃机启停顺控、超速保护判决和 HMI 数据交互，通过 IONet 私有以太网与 I/O 包毫秒级同步。模块采用无电池设计（靠超级电容或外部电池后备 RTC），减少现场定期更换电池的麻烦，TMR 架构下单模块故障不会引起跳机——前提是三块硬件版本和固件镜像一致。
从 TCO 角度看，这块板子交期在新件上已拉到 12–20 周（视 GE 渠道而定），二手市场鱼龙混杂刷写旧镜像的比比皆是。建议把它列为 A 类关键备件单独建台账，新采优先向授权分销商要原厂密封件并核对标签上的日期码与 GE 防伪；若在役机组仍大量使用 H3A 且无明确迁移计划，趁还能订到新件时做一次 Last-Time-Buy 评估。
应用场景与库存策略
燃机主控 UC 挂掉不是”降负荷运行”，是直接触发机组跳闸锁死——某台 9E 机组曾因单 UCSB 模块通信超时被 TMR 表决判定为”不一致”，三取二逻辑触发紧急停机。这类关键控制 CPU 的交期动辄数月，二级市场真假难辨，靠运气赌现货是采购大忌。
- 大型火电/联合循环电厂 — 9F/9HA 燃气轮机 Mark VIe 主控柜
非它不可：TMR 架构下三块 IS420UCSBH3A 并行运行控制逻辑，任一块损坏可无扰切换但需热备更换 → 建议每套机组冷备 1 件（原厂密封），多机组共享池可考虑 VMI 供应商代管。
- 石油天然气 — 海上平台或长输管线压缩机组 Mark VIeS 安全控制系统
非它不可：SIL 3 超速保护与防喘振控制的计算载体，无法用普通 PLC 替代 → 建议平台级备件池备 1 件，纳入年度上电自检测试（每 24 个月）。
- 化工/冶金 — 蒸汽轮机驱动关键压缩机的 Mark VIe 控制改造项目
非它不可：旧 Speedtronic Mark V 升级到 Mark VIe 后的主控计算单元 → 新建项目建议多采 10–15% 作为项目预留备件（计入 CAPEX），转运营后移交备件库。
- 老旧在役 H3A 即将 EOL 预警场景
非它不可：GE 已推 H4A（IS420UCSBH4A）作为后续主力，H3A 进入生命周期末期 → 发起 Last-Time-Buy 评审：按剩余服役年限×单台年故障率估算，通常按 1 块/两套同型机组备，最少不低于 1 件全厂共用。
真实案例：西南某自备电厂 #2 燃机 Mark VIe 系统，运行第 7 年，夜班突发”CONTROLLER A FAULT — TRIP”报警，TMR 中 A 槽 UCSBH3A 无法完成 POST（前面板 BOOT LED 常红）。库房无备件，联系当地代理商只有二手拆机件要价三倍且无法保证配置匹配。最终从集团另一基地调拨（跨省陆运 6 小时 + 重新烧写 ToolboxST 镜像 1.5 小时），机组停运近 8 小时。事后该厂将 IS420UCSBH3A 列入 A 类 ABC 分类，按两台机组备 1 件密封新品入恒温备件柜，每年梅雨季前后做一次上电读取 EEPROM 健康位——再没出现过被动等件的尴尬。
常见问题解答 (FAQ)
Q1：现在 IS420UCSBH3A 是新品可订还是已进入 EOL/Last-Time-Buy 阶段？交期大概多久？
A 类：H3A 属 Mark VIe 上一代 UCSB，GE 已主推 IS420UCSBH4A，H3A 在部分区域进入生命周期末期通知（PCN）阶段，新件交期 12–26 周不等或需特殊申请 Last-Time-Buy。建议立刻向 GE 授权渠道确认当前 PCN 状态，如已宣布 LTB 窗口则按剩余服役年限批量申购。请以原厂最新 PCN 通知为准。
Q2：IS420UCSBH4A 可以直接替换我现有的 吗？需注意什么？
硬件可向后兼容插入同型 Mark VIe 机箱背板，但严格来说三取二 TMR 系统中三只模块必须同型号同固件版本——不能混插 H3A 和 H4A。若整体升级需三块同步更换并重新下载应用镜像，ToolboxST 版本也须满足 H4A 的最低要求（一般 ≥ V5.x，具体查 Release Note）。
Q3：二手拆机件能买吗？怎么辨别暗病或假货？
现场可以买但风险自负。避坑要点：①要求卖家提供原厂标签照片核对日期码和 GE 防伪全息标；②上电进 ToolboxST Diagnostics 页读 CPU/RAM/Flash Health 及运行小时数；③拒绝”已清除 Flash 无镜像”的裸板（无法验证硬件完好）。关键机组强烈建议只入原厂密封或经授权翻新带质保的件。
Q4：单台机组建议备几件？放冷备还是热备？
Mark VIe TMR 架构本身容忍单模块故障，正常运行不需要热备。推荐每两套同型燃机/汽机控制柜备 1 件原厂密封冷备件，存入防静电袋+干燥剂，贴入库日期标签，每 24 个月抽检上电。多机组可建共享备件池但需算好物流调拨时间。
Q5：模块坏了怎么判断是它本身故障而非 I/O Pack 或 IONet 网线问题？
先看前面板 LED：BOOT 常红=自检失败（大概率板子或 Flash 坏），RUN 不亮但 PWR 亮=未加载应用或背板供电异常。第二步把嫌疑模块换到已知好的槽位交叉验证；第三步用 ToolboxST 连 Debug RS-232 口读启动日志。IONet 链路问题通常伴随 COMM LED 不亮而非 BOOT FAIL。
