描述
产品详情

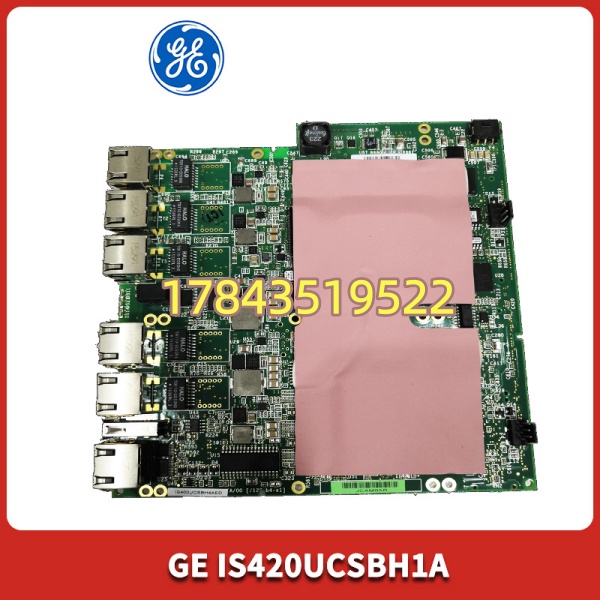

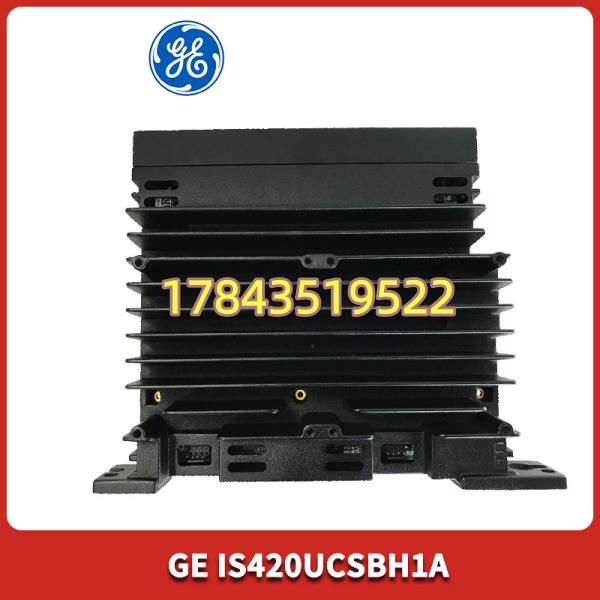

· 型号：IS420UCSBH1A
· 品牌：GE（General Electric / GE Vernova — 原 GE Energy Speedtronic™ Mark VIe 产品线）
· 系列：Mark VIe UCSB Controller（Universal Control & Safety Board）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS420UCSBH1A（UCSB H1A — Simplex Basic Version, no onboard I/O） |
| 所属系统 | GE Mark VIe / Mark VIeS Turbine Control, 兼容 EX2100e & LS2100e |
| 处理器 | Intel EP80579 嵌入式 SoC @ 600 MHz |
| 操作系统 | QNX Neutrino RTOS（实时多任务） |
| 用户内存 | 256 MB DDR2 SDRAM（带 ECC 纠错） |
| 程序存储 | 2 GB NAND Flash（内置固件+应用代码区） |
| 以太网端口 | 6× 10/100 Mbps RJ45 — 3口专用 IONet（R/S/T 三网冗余），3口通用 ENET（HMI/SCADA/Engineering） |
| 扩展接口 | 1× USB 2.0（用于固件升级/配置/日志导出） |
| 本地 I/O | 无（本型号不含板载 AI/DI/PI，I/O 全由 IONet 远端 I/O Pack 承担） |
| 时钟同步 | IEEE 1588 PTP，同步精度 ≤100 μs 跨节点 |
| 冗余架构 | 支持 Simplex / Dual Redundant / Triple Modular Redundant (TMR) 组态 |
| 供电要求 | 18–36 VDC（标称 24 VDC 或 28 VDC 励磁系统供电），最大 1.5 A |
| 典型功耗 | ≈15.6 W（待机），峰值 ≤27 W |
| 工作温度 | -30℃ ~ +65℃（-22°F ~ +149°F），连续运行 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%~95% RH（无冷凝） |
| 防护/认证 | UL Listed Class I Div 2 Groups A-D, ATEX Zone 2 Group IIC, 三防漆 Conformal Coating |
| 安装方式 | Panel Mount（直接锁附于控制柜门板或 Mark VIe 控制柜专用面板托架，需保证对流散热） |
| 物理尺寸 | ≈162 × 206 × 35 mm（6.4″×8.1″×1.4″），约 1.1 kg |
| 特殊设计 | 无风扇 / 无电池 / 无跳线 — 配置全部通过 ToolboxST 软件写入 |
| 兼容固件 | 需匹配现场 Mark VIe 系统 ToolboxST 版本（通常 v04.xx–v06.xx 区间，升级前务必核对 Compatibility Matrix） |
产品介绍
（采用F—维护者视角切入：从现场因主控模块无备件导致燃机无法并网的痛感出发）
在某个9F级联合循环电厂做过年度备件审计，发现三台燃机共用一套 Mark VIe，唯独 UCSB 控制器零库存——老师傅说”这东西十年没坏过”。结果第二年检修改造时静电打坏一片网卡芯片，ToolboxST 报 E__COMM_LOSS，主控降备用模式燃机跳闸锁死，等空运模块耗掉 52 小时非计划停机。IS420UCSBH1A 本质上是一台加固型工业 PC（Intel EP80579 + QNX），专跑燃机启停顺控、转速 PID、跳闸保护逻辑，靠三路 IONet（R/S/T）与 I/O Pack 做 μs 级数据同步——它不直接插 I/O 背板，是整套 Mark VIe 的”大脑”。
严格来说，IS420UCSBH1A 属初代 UCSB（600MHz），新项目 GE 主推 IS420UCSCH1A（1GHz+ 四核，板载少量本地I/O，固件需 ToolboxST v05.09+），二者不能互换直接插拔使用（硬件ID不同，ToolboxST 会拒绝下载），但旧系统继续服役的存量极大。它的供应链价值在于：Mark VIe 燃机控制属典型 A 类关键资产，模块停产趋势下（部分区域公告 EOL 进入 Last-time-buy 窗口），市面新盒近绝迹，流通以测良拆机件为主——采购重点不是比价而是核验上机烤机报告与标签防伪。
应用场景与库存策略
Mark VIe 主控模块挂掉等于燃机/汽机失去”决策权”，而 UCSB 交期在新件阶段已拉到 20~30 周，EOL 后基本靠二手渠道。采购周期长+单机停机损失常以百万计，这是教科书级的 A 类 ABC 分类场景。
- 燃气轮机/蒸汽轮机 Mark VIe 主控（发电/联合循环） — 执行启停顺控、跳闸保护、负荷控制，非它不可替代 → 建议按 N+1 设冷备（单套系统至少备 1 件，TMR 三取二系统建议备 1 件轮换，双机冗余建议备 2 件）。
- EX2100e 励磁系统 / LS2100e 负载共享控制柜 — 与 Mark VIe 共用 UCSB 架构 → 若多套装置型号一致可按总数 10%~15% 设周转备件。
- 海上平台/偏远油气田自备发电燃机 — 物流补给困难 → 建议做 Last-time-buy 战略囤货（在线数量 × 备件系数 1.2，最低 2 件），密封防静电保管并每 2 年抽检上机验证。
- 改造升级窗口 — 若装置计划 DCS 整体换代 >3 年可暂不囤，但需跟踪 OEM 官方 EOL 公告锁定 LTB 时间点。
真实案例：中东某自备电厂 2×6B 燃机 Mark VIe Simplex 架构，2018 年控制柜空调漏水渗进 UCSB 模块底部导致主板腐蚀短路。库房无备件，当地代理无现货，最终从新加坡二手商调一测良件空运加急——燃机停运 63h，减产折算约 $180k。复盘后该厂把 IS420UCSBH1A 升 A 类，按两套燃机各备 1 件冷备，并要求供应商每年提供一块上机复测服务。教训就一句：停产件的保险库存，买的不是模块，是停机豁免权。
常见问题解答 (FAQ)
GE 对 Mark VIe 早期 UCSB 系列已发布 EOL/Last-time-buy 通知（部分地区 2020 年前后公告，具体以 GE Vernova 官方 PCN 为准）。新原厂盒装极罕见，主流渠道为测良拆机/翻新件。收货务必要求提供 ToolboxST 联机读出版本号截图及 4h+ 烤机记录——二手市场假标（把低配板改丝印）偶发。
Q2：能用 IS420UCSCH1A 或 IS420UCSBH4A 直接替掉 H1A 吗？
不能直接互换。IS420UCSCH1A（UCSC）是新一代 Compact Controller（1GHz+，带板载局部 I/O），硬件 ID 不同，ToolboxST 配置数据库需重建/迁移且固件版本要求 ≥v05.09。IS420UCSBH4A 是同代高配版（部分资料指带 Enhanced 特性），也不建议跨后缀随意混插。正确做法：同型号同固件版本替换；若计划升级需 OEM 出具 Migration Guide 并重新校验证书下载。
Q3：这台模块没有本地 I/O，现场 I/O 怎么接？
它通过 IONet（专用工业以太网 R/S/T 三网冗余）连接 IS200/IS220 系列 I/O Pack（如 TCQA 温度、VTUR 振动、VPRO 保护等），所有模拟/数字/保护信号由远端 I/O Pack 采集后经 IONet 上送——这正是 Mark VIe “无背板”架构的特点，也意味着 IONet 交换机和光缆也是关键备件，别漏算。
Q4：冗余组态下单 UCSB 故障切换时间是多长？需要两块都备吗？
Dual Redundant 模式下主备切换典型 <50ms（控制不中断），TMR 为三取二表决。建议至少备 1 块做冷备轮换——故障时换上重下载应用代码（需 ToolboxST 工程文件备份！）即可恢复。注意两块模块固件版本须一致，备件入库时建议提前刷至现场在用版本。
