描述
产品详情

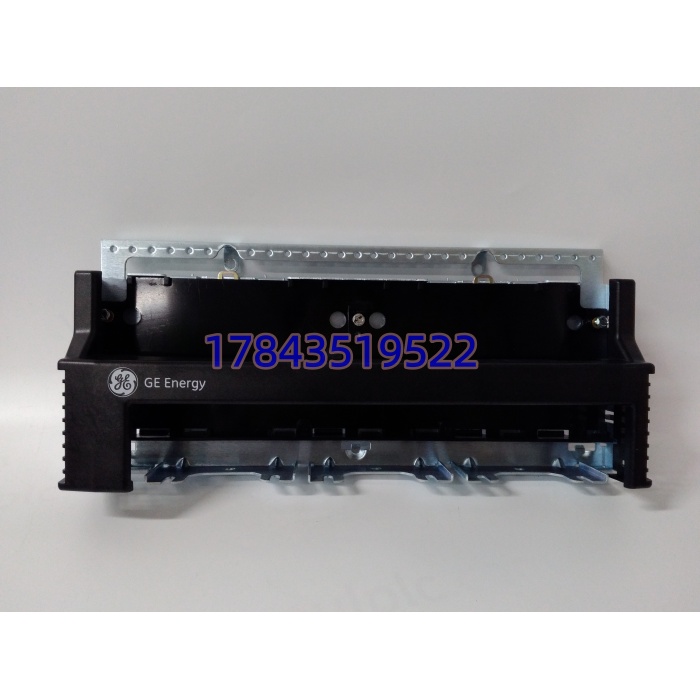

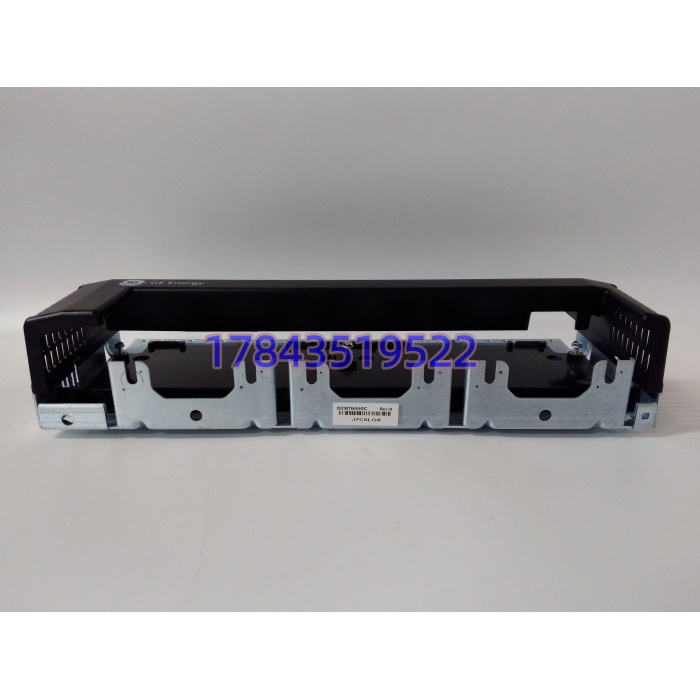

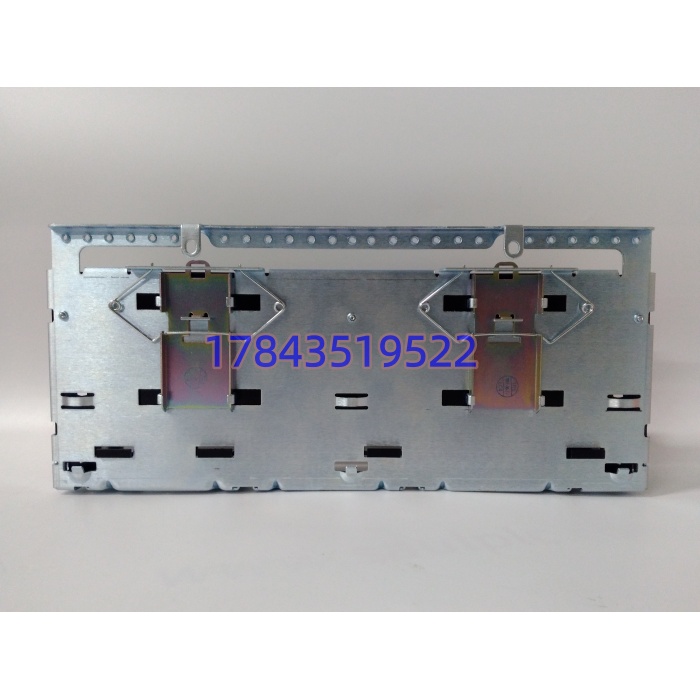

· 型号：IS230TBAIH2C
· 品牌：GE（General Electric）
· 系列：Speedtronic™ Mark VI / Mark VIe（TBAI 端子板，Rev C）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IS230TBAIH2C（Group H2, Rev C） |
| 制造商 | GE Energy / GE Vernova |
| 模块定位 | 模拟量 I/O 无源接线端子板（TBAI），非有源卡 |
| 适用系统 | Mark VI（VAIC 架构）、Mark VIe（配 IS200TBAIH1C / IS230PAICH2A 等） |
| 模拟输入 | 10 路（4–20 mA / 1–5 V / ±10 V / RTD / 热电偶，跳线或卡侧配置） |
| 模拟输出 | 2 路（0–20 mA 或 0–200 mA 可跳，负载 ≤500 Ω） |
| 变送器供电 | 板载 24 VDC 输出，每路约 21 mA 连续，短路保护 |
| 冷端补偿 | 板载 CJC 传感器，供热电偶通道使用 |
| 信号保护 | TVS 二极管防浪涌 + PTC 可恢复过流 + 部分通道保险丝 |
| 隔离 | 通道-系统经上方卡隔离；端子板本身做现场/机柜地单点汇接 |
| 上行连接器 | 3× DC-37（JR1/JS1/JT1），分别接 R/S/T 三核或单工 VAIC |
| 冗余架构 | Simplex 单插 JR1；TMR 插满三连接器对应 R/S/T |
| 接线端子 | 2 排各 24 点螺钉端子，支持 ≤#12 AWG，带独立 SHLD 屏蔽铜排 |
| 机械尺寸 | 约 101.6 mm × 330.2 mm，金属背板，导轨/机架螺钉固定 |
| 工作环境 | -30℃ ~ +65℃，5–95% RH 非冷凝 |
| 合规定位 | 接线与保护设计参照 IEC 61000-4、IEEE C37.90、NAMUR NE21；SIL 由整体架构取证 |
产品介绍
控制柜里最容易被低估、出事时最要命的，往往不是控制器，而是信号进柜那块金属板。IS230TBAIH2C 干的就是这个活：现场 4–20mA 变送器、热电偶、RTD 进来，先在端子排上完成屏蔽单点接地、TVS 扛住变频器耦合的尖峰、PTC 防住偶然短路，热电偶通道还顺手用板载冷端补偿把端子温漂消掉，最后经三根 DC-37 稳稳送给上方 VAIC/PAIC。在某个 9E 燃机改造里碰到过，旧端子板没单点接地，甩负荷时 4 路排气温度同时飘 5℃，查了三天才发现是屏蔽层两端接地造的地环流——换 H2C 重做 SHLD 铜排后现象消失。
它的商业价值是”让上方几万块的 AI 卡别被现场浪涌打死”。本身无源、无固件、不依赖 ControlST 版本，所以不存在固件不兼容这种事，交期风险远低于有源 Pack。但必须挑明两点：第一，它不能单独工作，必须配 IS200TBAIH1C（Mark VIe）或 VAIC（Mark VI）才有采集能力；第二，TMR 机组要把 JR1/JS1/JT1 分别对准 R/S/T 核，插错连接器会让三取二投票变成单点失效。采购员把它当成”模拟量模块”下单的坑，我见过不止一次。
替换与升级建议
- ✅ 直接替换
- IS200TBAIH2C：Mark VI 时代的同型前代，尺寸与 DC-37 定义一致，Rev C 主要是端子排与 CJC 元件优化；同系统下可插换，建议连上方卡一起核对版本。
- IS230TBAIH1C：同系早修订版，功能等价，H2C 可向下替 H1C，反向换需注意跳线默认值差异（开机前必查 JP 块）。
- ⚠️ 软件兼容（需改配置）
- 配 IS230PAICH2A 代替老 VAIC 方案：端子板不变，但上方卡从 Mark VI 的 VAIC 换成 Mark VIe 的 PAIC/PAICH2A，需在 ToolboxST 重做 I/O 点表映射、热电偶类型（K/J/E）和 CJC 补偿开关重新下发，工程量约 0.5–1 人天，不停机可下装但建议检修窗口做。
- IS230TBAOHx（纯 AO 端子板）：外形像，但通道定义全变，误用时要把现场接线重排、上方卡换型，不属于”改配置”范畴，接近硬件不兼容。
- ❌ 硬件不兼容
- IS220PAICHx I/O Pack 自带端子：IS220 体系是表面贴 Pack 直出 DC-62，不插 TBAI 大板，机械与连接器都不通。
- 普通 DCS 端子板（ABB S800 / Honeywell）：端子间距、DC-37 定义、CJC 位置全不同，无法替代。
