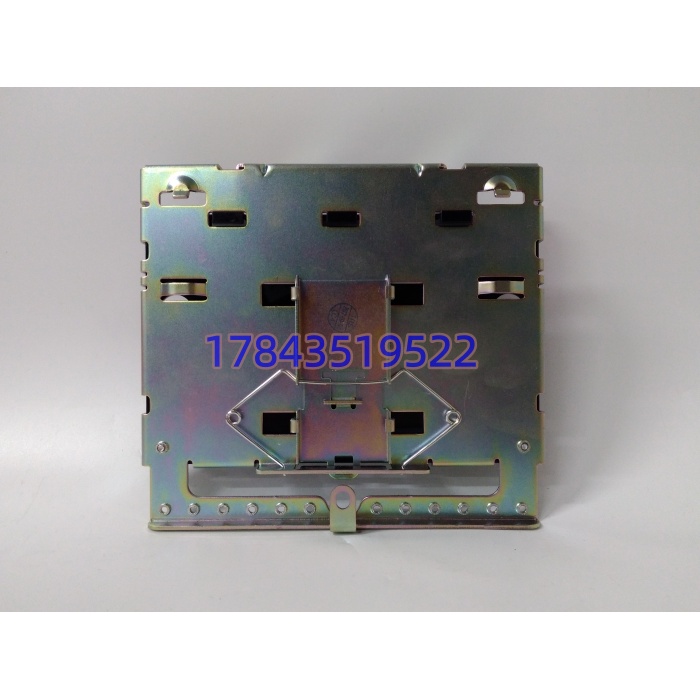

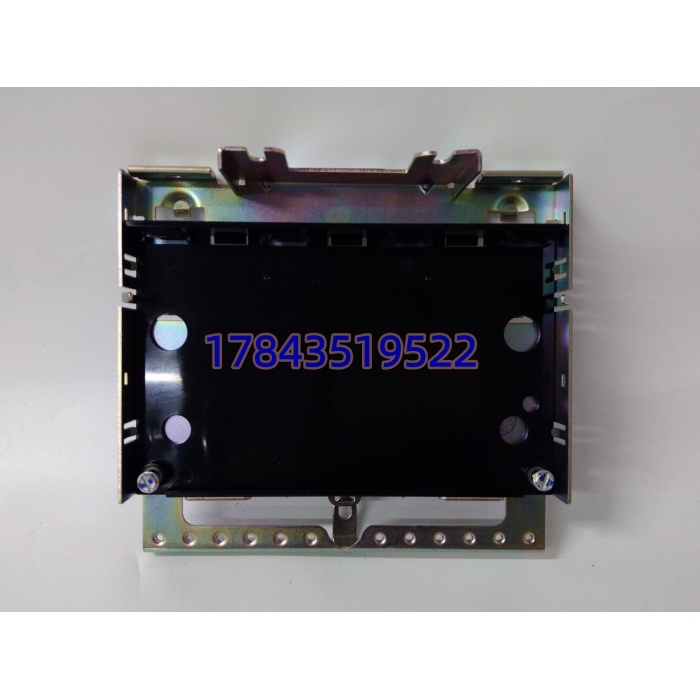

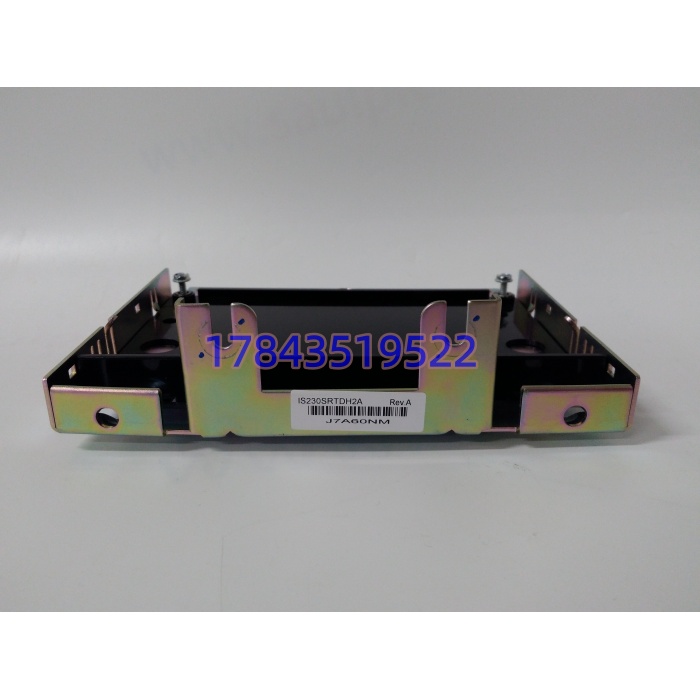

产品详情
· 型号：IS230SRTDH2A
· 品牌：General Electric（GE）
· 系列：Speedtronic Mark VIe（SRTD 端子板家族）
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 产品型号 | IS230SRTDH2A | H2A修订，Simplex（单工）架构 |
| 旧型号交叉 | IS200SRTDH2ACB | Mark VI时代对应件，电气等价 |
| 产品定位 | RTD输入端子板（Terminal Board） | 无处理器，仅做信号终止/隔离/分配 |
| 适配I/O包 | IS200PRTDH1D / IS200VRTDH1A 等 | 调理ADC在I/O包内，不在本板 |
| 输入通道 | 8路（前端2×欧式可拔端子块） | 每路独立噪声抑制RC+TVSS |
| 支持传感器 | Pt100(IEC60751)、Pt1000、Ni100(DIN43760)、Cu10 | 3线制推荐，2线需跳线（有线阻误差） |
| 接线模式 | 2/3/4线现场可选 | 3线自动补偿引线电阻（≤20Ω/线） |
| 激励源 | 由PRTD包提供恒流：1.0mA(Pt/Ni)，3.0mA(Cu10) | 板载不产激励，只传电流回路 |
| 测量范围 | Pt100：-200~+850℃；Ni100：-60~+250℃ | 精度±0.2℃@0℃，±0.5℃满量程（依赖PRTD包ADC） |
| 隔离耐压 | 2500VAC 现场↔背板；通道间500VDC | 抗地环、抗共模（现场实测变频器旁不漂） |
| 背板接口 | 2×DC-37（JA1/JB1，带锁紧） | 接PRTD/VRTD I/O包，非以太网口 |
| 供电 | 无独立供电，由背板/I/O包经DC-37取电给诊断ROM | 自身功耗可忽略 |
| 诊断 | 板载ID ROM（型号/序列/Rev），断线由PRTD包报 | 板子不匹配会报”Failed ID” |
| 安装 | 35mm DIN导轨 或 面板螺钉 | 264×167×55mm，约1.2kg |
| 工作温度 | -40~+70℃（工业宽温，非仅0~60） | 存储-55~+90℃ |
| 防护/认证 | IP20柜内，CE/UL/Class I Div2/ATEX Z2 | 以实物标签为准 |
| 热插拔 | 端子块可拔，板体不建议带电拔（牵涉PRTD包投票） | 换板体建议停机或切冗余 |
产品介绍
轴承回油温度飘了3℃，是探头坏了还是信号被给水泵变频器带跑了？在燃机控制柜里，RTD信号走线动辄百米，三线制引线电阻随环境温度变，屏蔽层两端接地又引入地电位差——这些问题不是主控算法能救的，得从端子板这一层就把脏信号掐掉。IS230SRTDH2A 干的就是这个活：8路RTD精密终止、通道-背板2500V隔离、每通道前端RC+浪涌器件压制高频噪声，再把干净电流回路送给PRTD包做恒流激励和ADC转换。
某个项目里碰到过，原先用非GE杂牌端子板接Pt100，机组旁边变频启动后回油温度读数跳±5℃，误触了报警；换成IS230SRTDH2A配IS200PRTDH1D后，同样工况跳变降到±0.3℃以内，没再误报。它的商业价值不在”能测温”，而在”测得稳、查得清”——前面板端子块可单独拔出换线不影响板体，板载ID ROM让ToolboxST上电自动识别型号版本，避免人为插错旧板导致Failed ID停机。严格来说，它只在Mark VIe架构+PRTD/VRTD包组合下成立；如果您系统还是Mark VI（IS200机架），得用IS200SRTDH2ACB，背板连接器不对插不上。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 差异与工作量 |
|---|---|---|---|
| IS200SRTDH2ACB | IS230SRTDH2A | ✅ 直接替换（跨架构需评估） | 电气功能等价；但IS200属Mark VI机架型、IS230属Mark VIe DIN导轨/SRTD体系，背板物理不同，必须是整套I/O包+端子板一起迁，单换板没用 |
| IS230SRTDH1A | ✅ 直接替换 | H1A→H2A仅元器件精简/EMC优化，端子定义、DC-37引脚、PRTD映射完全一致，插上即用 | |
| IS230STTCH2A | ❌ 硬件不兼容 | 前者是热电偶(TC)端子板，后者是RTD；传感器类型、激励源、接线端子全不同 | |
| IS400TRTDH2A | ⚠️ 架构不兼容 | IS400是TMR架构RTD端子板（配三PRTD包），IS230是Simplex；TMR系统不能退化为Simplex单板，反之Simplex系统加IS400浪费槽位 | |
| 无同型库存 | 只能依赖库存/测试良品 | ✅ 明示 | GE未宣布停产但交期波动大，建议常备1块测试件 |
端子板↔I/O包绑定提醒（买错高发）：
- Simplex： + IS200PRTDH1D（或VRTD）
- TMR：IS400TRTDH2A + 3×IS200PRTDH1D
- 老Mark VI：IS200SRTDH2ACB + IS200PRTDH1A/B/C
混配会让ToolboxST报”I/O pack mismatch”，通道全红。
