产品详情

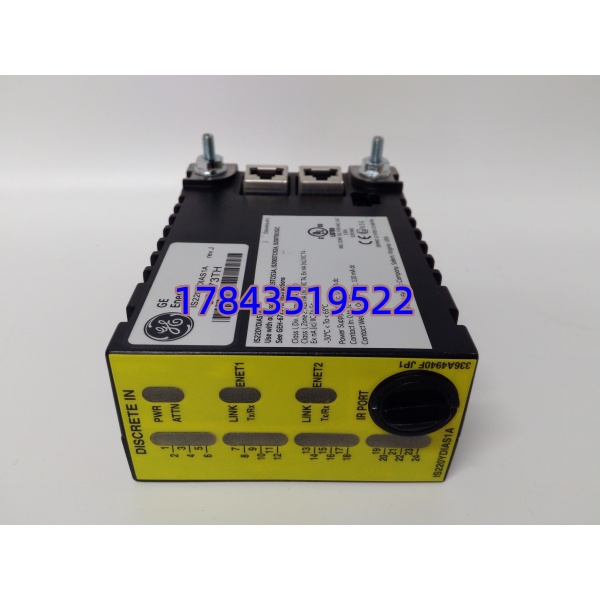

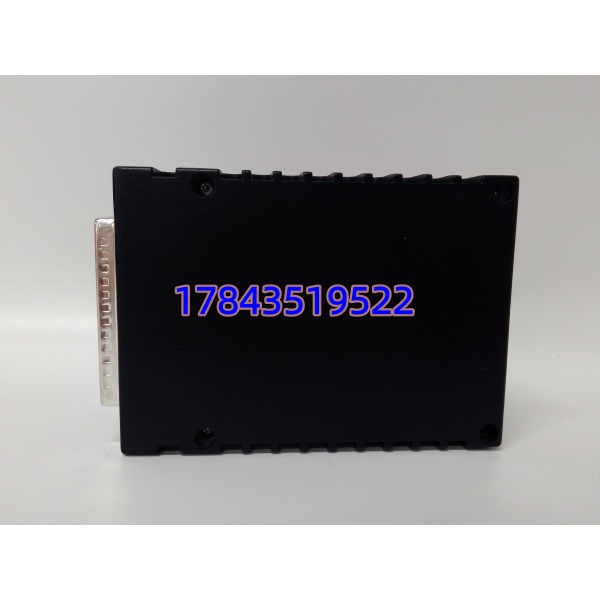

· 型号：IS220YDIAS1A（GE Mark VIe I/O Pack，订货一般按 IS220YDIAS1A）
· 品牌：GE / GE Vernova（原 GE Energy — Speedtronic™）
· 系列：Mark VIe Control System — Simplex Discrete Input I/O Pack
技术参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | Simplex Discrete (Digital) Input I/O Pack — IS220YDIAS1A |
| 配套终端板 | TDIY1（TMR DI 终端板）、TDIX（Simplex DI 终端板）、TDIA（经济型）——须匹配选购 |
| 输入通道数 | 32 点离散输入（分组为 2×16 或 4×8 bank，依终端板接线） |
| 额定电压 | 24 V DC（IEC 61131-2 Type 1/Type 3 兼容，湿接点典型 15–30V DC） |
| 逻辑阈值 | ON ≥ 15 V DC @ 标称 24V；OFF ≤ 5 V DC |
| 输入类型 | 干接点（无源）或湿接点（有源 24V DC），Sink 或 Source 依公共端接法 |
| 输入电流（典型） | 约 3–7 mA @ 24 V DC / 点 |
| 滤波时间 | 软件可配 0 / 1 / 2 / 4 / 8 / 16 ms（去抖动） |
| 通信接口 | 双 10/100Base-TX RJ45（Auto-MDIX，支持 EGD multicast，可菊花链或星型） |
| 诊断 | 每通道状态 LED + Pack RUN/FLT/CONFIG LED + 板载自测 |
| 隔离 | I/O 现场侧与以太网控制侧 ≥1500 V AC 光隔离；通道组间同电位（共参考） |
| 供电 | 通过终端板由外部 24 V DC 控制电源供（典型 18–36 V DC，耗电 ≈3–5 W） |
| 安装方式 | 35 mm DIN 导轨卡扣，与终端板通过 2×40 pin 插头对接（不可独立运行无终端板） |
| 组态软件 | GE ToolboxST™ / ControlST™ (Mark VIe) — I/O 自动扫描识别，分配节点 ID |
| 工作环境 | -30 … +65℃（运行），5–95% RH 非凝露；存储 -40 … +85℃ |
| 认证 | CE、UL 508、CSA、ABS（船级社可选，以实物标签为准） |
| 尺寸 / 重量 | 约 105×75×30 mm；≈0.18 kg |
产品介绍
燃机或汽机 Mark VIe 控制柜扩容时最常见的情况：原 TDIY1/TDIX 终端板已就位，I/O Pack 老化 LED 全灭或通信掉线，要补/换 IS220YDIAS1A。它不跑用户逻辑，只负责把现场 32 路 24VDC 开关信号（汽轮机跳闸、主汽门位、辅机启停反馈等）经光电隔离采样后打包进 EGD 报文送 UCVE/UCSA 控制器，ToolboxST 扫描即认，不需拨码设地址只需分配 Node ID。
采购价值在于：与 Mark VIe 原生集成，双 RJ45 支持菊花链省交换机端口，前面板 LED 直判通信/点状态（少带笔记本去柜前排查）；国内电厂/燃机电厂存量大渠道有流转 NOS。要说清楚局限——必须配对 GE 指定终端板（TDIY1/TDIX/TDIA），单独买 Pack 不配终端板无法接线；不支持 Profibus/Modbus 直连；Simplex 版无三取二表决，关键跳闸回路如设计要求 TMR 须用 IS230 系列。
替换与升级建议
✅ 直接替换
- IS220YDIAS1A ←→ 同型号新件/NOS：拔下旧 Pack 从终端板解开 2×40 pin 连接器，插新 Pack 并锁紧 DIN 卡扣，ToolboxST 中 Reconfigure I/O Node（或自动识别），不停机可在线更换 Simplex 包（TMR 系统建议按顺序逐包更换并记录）约 5–10 分钟。固件版本建议与控制器同步或按 ToolboxST 提示升级。
⚠️ 软件兼容（需改配置／不同架构）
- IS220YDIAS1B/C（后续修订版）→ ：物理兼容通常可替（A←B←C 向下兼容常见），但控制器 ToolboxST 项目若要求特定 Minimum Firmware Version 需确认；反向 A→B 一般 OK 但建议查 Release Notes。
- IS230YDIAS1（TMR 三包版）→ （Simplex）：插槽/插头兼容但不能替 TMR 应用，若原系统逻辑依赖 Triple Modular Redundancy 表决会报配置不匹配，仅适用于 Simplex 架构或作冷备比对测试用。
❌ 硬件不兼容
- GE Series 90-70 (IC698)、RX3i (IC695)、VersaMax、Mark VI（老 IS200 系列 DI 终端板不同）：。
- 普通 24VDC DI 模块（西门子 ET200、AB 1756 等）：无任何替代关系。
若无全新原厂件（部分 Mark VIe 老配件转 Legacy 供应），欧美市场有经 GE 授权测翻新品（Refurb w/ cert），采购要求附测试报告、序列号可溯源及适航/电厂质保声明，停产替代须经业主保护/控制专责书面同意。
