描述
产品详情
· 型号：IS220UCSAH1A
· 品牌：GE（通用电气，现 GE Vernova）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 独立式通用控制器 UCSA（Unit Control Stand-Alone） |
| 处理器 | Freescale PowerQUICC II Pro MPC8349E @ 667MHz |
| 内存/存储 | 256MB DDR SDRAM + 板载 NAND/CF 固件区（部分批次标1GB CF，以铭牌为准） |
| 操作系统 | QNX Neutrino RTOS（硬实时，扫描周期 10/20/40ms 可选） |

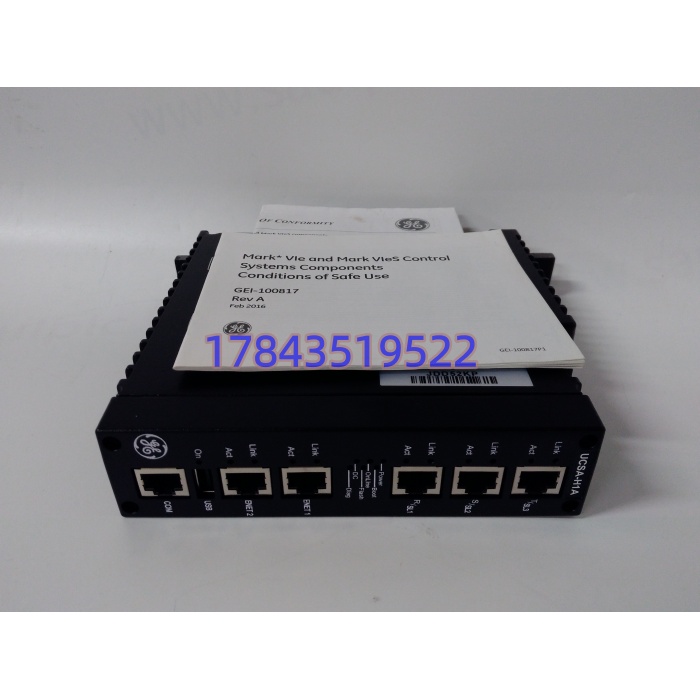

| 以太网口 | 6×RJ45 10/100M：3口 IONet（确定性I/O总线，冗余）、3口 UDH（HMI/SCADA/Modbus TCP/ToolboxST） |
| 辅助接口 | 1×USB（本地下装/日志）、1×RS-232（前端调试）、前面板LED阵（PWR/Boot/Online/Flash/DC/Diag/Link-Act） |
| 供电 | 18-36VDC（标称28VDC），典型12W，峰值15W，无风扇铝鳍被动散热 |
| 冗余架构 | 支持 Simplex / Dual / TMR 三重模件冗余，交叉表决无扰切换 |
| 隔离 | 以太网口与核心逻辑间 1500VAC 光隔（据 GE 同类 UCSA 设计；以原厂手册为准） |
| 工作温度 | 0℃~+65℃（满性能）；宽温衍生版 H1AK 标称 -30~+70℃ 降额运行 |
| 安装 | 35mm DIN 导轨或底座锁固，IP20 柜内，支持在线热插拔（冗余架内） |
| 尺寸/重量 | 约 169×110×75mm / 0.9kg（各渠道测量略有出入） |
| 认证 | CE、UL 508、Class I Div 2、ATEX Zone 2（配涂覆板）；SIL 能力依赖上层控制逻辑，模块本身非”SIL3认证器件” |
| 软件依赖 | GE ControlST ≥ V04.03、ToolboxST 对应版本；固件跨大版本需评估 |
产品介绍
在某个联合循环电厂辅机柜改造里碰到过：原 Mark VI 用 VME 背板 CPU，机柜深、风扇多，涡轮机房油雾进去三年坏两块。换成 IS220UCSAH1A 之后，DIN 轨一卡、IONet 和 UDH 物理分开——关键 I/O 扫描走 IONet 私有网，HMI/SCADA 广播走 UDH，互不踩踏，这是它比”普通工控机跑Linux”更适合透平控制的地方：不是算力多猛，是实时域和办公域从网卡层面就切开了。
严格来说，它只在 ControlST v4.03 以上才完整支持 Triple Redundant 交叉比对的新诊断帧；老版本下装 TMR 会出现”两主一从”告警。商业上，GE Vernova 目前把 Mark VIe 硬件列为 “Limited production → End-of-life support” 过渡段（参考 GE 官网 Lifecycle Services 三分法），原厂新货靠 last-time buy 和库存，渠道里全新/翻新/二手成色差价极大。买它的人不是在买一块 CPU，是在买”这套燃机未来十年还能不能不停机换脑”的确定性。
替换与升级建议
| 目标型号 | 兼容级别 | 说明与成本影响 |
|---|---|---|
| IS220UCSAH1AK | ✅ 直接替换（推荐） | 同架构宽温版（-30~+70℃降额），引脚/底座/固件体系一致，ControlST 工程可直接下装。新项目或北方露天柜、汽机旁路高温区优先选 K 尾缀 |
| IS220UCSBH1A | ⚠️ 软件兼容（需改配置） | 增强型 UCSB，资源更宽，但 UCSA→UCSB 涉及 ControlST 项目里控制器类型重声明、IONet 节点重枚举，工作量中等（0.5-1人日/站），不推荐运行机组临停期混用 |
| IS420UCSAH1A（Mark VIeS 安全型） | ⚠️ 软件兼容（需改配置） | 带功能安全认证壳体与固件签名，跑 SIL2/3 保护需重做安全应用逻辑，不是简单换模块 |
| 第三方 DCS 控制器 / PLC | ❌ 硬件不兼容 | IONet 是 GE 私有确定性协议，无公开栈；强行替换等于重做整套控制层与 I/O 映射，仅适用于整体改造而非备件替换 |
