产品详情
· 型号：IS220PVIBH1A（关联丝印 336A4940CSP16，完整订货以 GE BOM 为准）
· 品牌：GE（General Electric / Emerson）
· 系列：Mark VIe Speedtronic — Vibration Input I/O Pack Module (VIB)
规格参数
- 产品类型：Mark VIe VIB（Vibration Input）I/O Pack — 专用于轴振动/轴位移/轴承振动/壳体加速度信号采集
- 适用系统：GE Mark VIe 燃机/汽机 TSI 系统，配合终端板 IS200TVIBH / TC_VIB 等（确认现场端子板型号匹配）
- 输入通道：典型 4 通道动态+静态（部分配置扩展到 6～8 通道视固件与终端板），每通道独立可编程
- 输入类型软件可选：
- 电涡流（Eddy Current Probe / Proximitor™ 前置器输出 -4～-20V DC 或 -1～-11V 对应间隙）
- IEPE/ICP 加速度传感器（恒流源 2～4mA 24V 供电，典型 100mV/g）
- 静态电压/mV 信号
- 带宽：动态通道 DC～10kHz（典型 -3dB @10kHz，FFT 奈奎斯特满足 5kHz 有效振动分析）
- A/D 分辨率：16 bit 每通道，典型采样率 5kS/s～20kS/s 每通道可设
- 片上处理：DSP 做 RMS、峰值、FFT 谱、1X/2X 振幅相位提取（结果送 UCSA，原始波形可选上送）
- 供电：由 I/O Pack 底座供 18～32V DC（标称 24V DC），典型功耗 ≈6～8W
- 通讯接口：3×10/100Base-TX RJ45（IONet — 与 UCSA / 同伴 I/O Pack 构成 TMR 或 Simplex 网段）

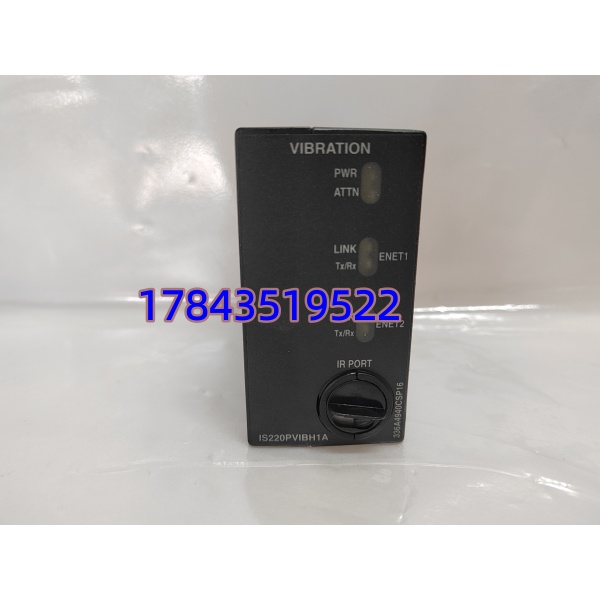

- 状态指示：前面板 LED — PWR、RUN（ONLINE）、FLT（Fault）、DIAG、LINK/ACT per IONet port、Ch Activity

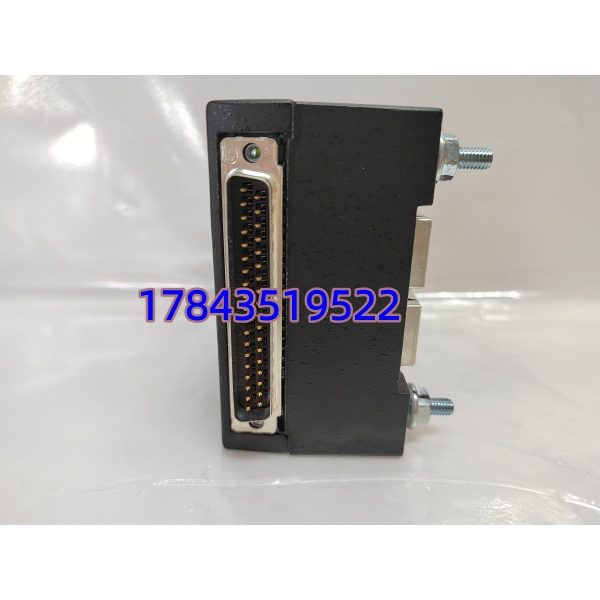

- 安装：插入对应 VIB 终端板（如 IS200TVIBH2A 等）上方 I/O Pack 插槽，锁紧固定螺丝建立背板接触与 EMI 接地
- 组态软件：ToolboxST（Mark VIe 项目 → I/O Configuration → VIB 类型、探头类型、Gap Voltage、Scale Factor、Alarm/Trip 限值）
- 校准：支持软件零点/满度偏移修正；探头-前置器-Gap 按 Bently 3300XL 铭牌 K-factor 设灵敏度（通常 200mV/mil = 7.87V/mm）
- 工作温度：0 ～ +65℃（存储 -40 ～ +85℃）
- 湿度：5%～95% RH 非凝露
- 认证：CE、cULus、Class I Div.2 / ATEX Zone 2（部分版本）

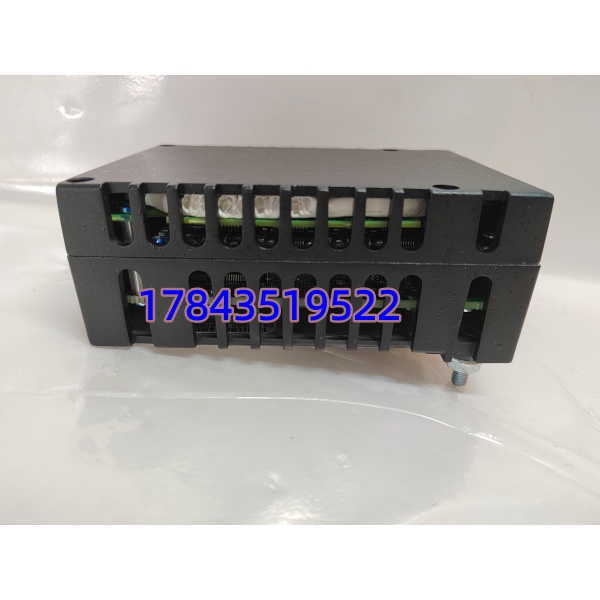

- 尺寸/重量：标准 Mark VIe I/O Pack ≈138×86×56mm / ≈0.6kg
产品介绍
IS220PVIBH1A 是 Mark VIe 系统里专门干”振动采集”的 I/O Pack——汽机 #1/#2 瓦轴振（X/Y 向 3300XL 8mm 探头经前置器）、轴向位移、胀差、瓦振加速度全由此进。它跟普通 AI 模块不同：带高采样率动态捕获 + 片上 FFT，能把 1X 振幅相位直接算好送给 UCSA 做不平衡/对中判断，还能存原始波形做事后分析。组态时在 ToolboxST 里选 VIB Pack、填探头类型/K-factor/Gap Voltage 设定点、设报警值，下装后自动参与 IONet 扫描。
坦白讲，VIB 包现场最多的假故障是探头 Gap Voltage 设错（未按铭牌 -9.8V 左右设）或前置器与探头不配套（3300XL 5m+5m 与 1m+5m 混用致灵敏度漂移），先核 Bently 铭牌再怀疑模块。真坏表现为 RUN 灯灭/FLT 常亮、IONet 不 Link、某组通道全冻结。有一点要注意：VIB Pack 必须与终端板型号匹配（IS200TVIBH2A 等），买前确认现网终端板型号——插错组合物理能装但电气定义不同可能烧输入或读零。
应用场景与行业案例
我在现场遇过 9F 燃机 Mark VIe 轴振 Ch.1 显示 “-32768″（溢出默认值），量前置器输出正常——拆 VIB Pack 见对应通道 BNC 座内芯有轻微松动（多次插拔磨损），紧固无果换新 Pack 后正常。旧件确认 BNC 中心针退焊。
典型场景：
- 汽机 TSI 轴振/轴位移监测：IS220PVIBH1A + TVIBH 终端板接 Bently 3300XL 8mm 探头（K=200mV/mil），通过 IONet 送 UCSA 做轴轨迹/极坐标图及超速保护关联，非它不可因需动态 FFT+TMR 表决
- 燃机辅助齿轮箱/发电机轴承振动：IEPE 加速度传感器进 VIB Pack 做 RMS 趋势与报警
- 水轮机大轴摆度/抬机量：配 PR6426 类探头经 VIB Pack 采集（需确认灵敏度标定量程匹配）
真实案例：某 600MW 超临界机组大修后 Mark VIe 报”VIB Pack 2 Communication Lost — TMR Degraded to 2oo2″。电子间看 IS220PVIBH1A PWR 亮、RUN 灭、IONet A 灯灭——重插 Pack 与终端板间连接（旋出再锁紧）RUN 恢复但约两周后再现。拆下发现终端板上方 I/O Pack 插槽导向销轻微变形致背板接触压力不足（柜内曾受外力碰撞），更换 TVIBH 终端板+VIB Pack 重装后持续正常。那次若没备件，TMR 降为 2oo2 运行可接受但失去单故障容错，巡检会提观察项。
