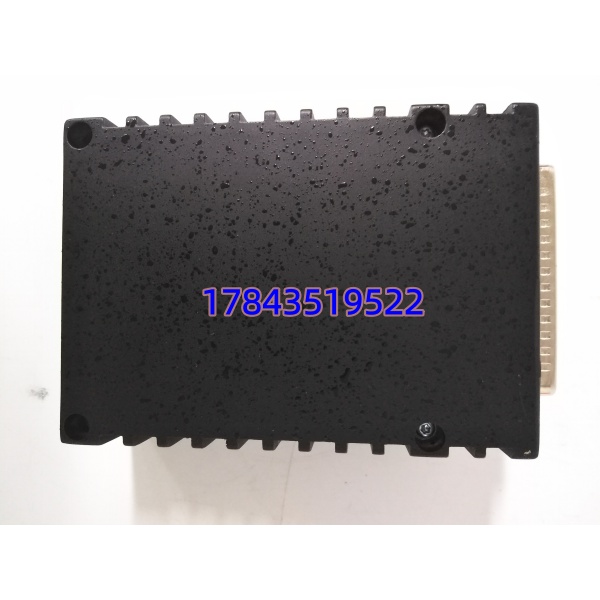

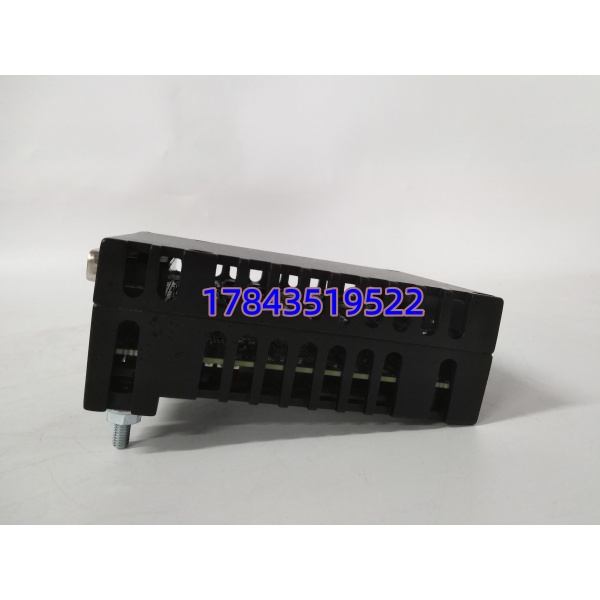

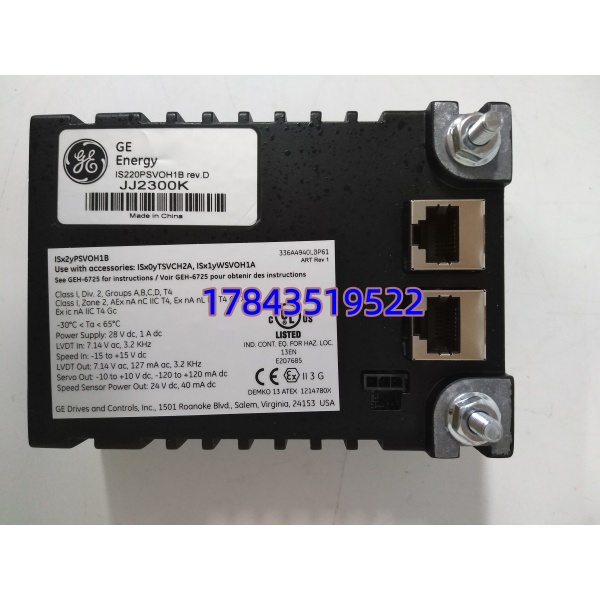

GE IS220PSVOH1B | Mark VIe伺服输出端子板

描述

产品详情

· 型号：IS220PSVOH1B
· 品牌：GE（GE Power / Emerson）
· 系列：Mark VIe Integrated Control System (ICS)

规格参数

产品介绍

在某个燃气轮机联合循环电厂碰到过这么件事——夜班值班员看到监控屏幕上跳出“Servo Fault”报警，燃气轮机的主燃料阀位置反馈信号丢失。排查下来发现IS220PSVOH1B这块板子的一个通道彻底没反应了。库房里翻了一圈，连一块同型号的板子都没找到。GE那边早就停了这个型号，只能从二手渠道紧急调货。这台9F燃机停了整整18个小时，从凌晨一直折腾到第二天傍晚才重新并网。

这块板子为什么这么要命？因为在Mark VIe系统里，它是直接跟阀门“贴身肉搏”的那块卡。控制器算出目标开度，把数字信号发给IS220PSVOH1B，它再转成±10V的模拟信号推给伺服阀的线圈，驱动阀芯移动。同时它还不断从阀门上的LVDT传感器读回实际位置，告诉控制器“现在到位了没有”。这个闭环回路一旦断了，阀门就处在“失控”状态——安全逻辑会毫不犹豫地触发跳机。

“PSVO”这个缩写拆开看就清楚了：“PS”指向Power Supply或Processing，“VO”指向Voltage Output，合在一起指向“电源/电压输出与控制”这个功能方向。它在Mark VIe机柜里扮演的角色，跟IS200系列的“PSVOH”在Mark VI系统里的定位一脉相承，只是升级到了VIe平台。

应用场景与库存策略

你琢磨一下——燃气轮机的燃料阀要是失控了，轻则燃烧不稳定、排温偏差过大，重则超速或回火。IS220PSVOH1B就是连接“大脑”（控制器）和“手脚”（伺服阀）的那根神经。这根神经断了，整台机组就只能歇着。

• 燃气轮机燃料/导叶控制（9FA/9FB/7HA/6B等）：驱动燃料调节阀、IGV进口导叶、压气机放气阀的伺服执行器。非它不可——这些阀门都是电液伺服阀控制，而Mark VIe系统的伺服输出通道就是由提供的。建议策略： 在线运行的每套核心机柜，库房至少备1块同型号、同固件版本的板卡。这块卡的停产状态决定了“坏了再买”这条路基本走不通。
• 蒸汽轮机进汽/抽汽调节：控制高压/中压调节阀和抽汽阀的开度，影响机组负荷响应速度和供热参数。建议策略： 如果机组还要运行3年以上，建议评估做一次Last Time Buy——条件允许的情况下一次性备2块。为什么是2块？用掉1块之后手上还有1块，才给你留出找下一块的时间窗口。
• 老Mark VI系统升级到Mark VIe：早年的Mark VI用的是IS200系列伺服板，升级到VIe平台后要用来替代。建议策略： 换型阶段最容易出现“新旧板子混用”的情况，升级备件清单里务必把写进去，数量按照升级后新增的伺服回路数来定。

真实案例（某沿海联合循环电厂）：背景是两台9FA机组已运行10年以上，Mark VIe控制系统里的伺服板一直没备过件。一次雷暴天气后，#2机组的燃料控制回路报“Servo Output Fault”，检查发现上一个通道的D/A转换芯片烧了。库房没有备件，紧急联系GE被告知型号已停产，只能通过第三方渠道调货。从华东一家备件商手里调了一块声称“测试完好”的二手板，到货后发现固件版本跟主控系统不匹配，插上去系统报版本错误，根本用不了。又等了3天从另一家渠道调了一块匹配的货才解决问题。前后停机接近30小时，启动油耗和售电损失加起来过百万。事后他们把调到了“最高优先级停产备件”级别——每台机组对应机柜配1块，总仓库再备1块，同时把系统固件版本号做成卡片贴在机柜门上，防止下次买错版本。
