描述
产品详情
· 型号：IS220PSVOH1A
· 品牌：GE（General Electric）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IS220PSVOH1A |
| 模块类型 | 伺服控制（PSVO）I/O Pack |
| 所属系统 | GE Mark VIe / Mark VIeS |
| 伺服阀输出 | 2路独立，10~120 mA DC（典型±40 mA可配置） |
| 输出负载能力 | 500~1000 Ω @ 28 VDC |
| LVDT输入 | 8路独立LVDT/RVDT位移反馈 |
| LVDT激励 | 7.0 VAC RMS，3.2 kHz（板载提供） |
| 脉冲输入 | 2路（转速/流量监测，±15 VDC） |
| 控制周期 | <5 ms 闭环位置控制 |
| 位置精度 | ±0.1% 满量程 |

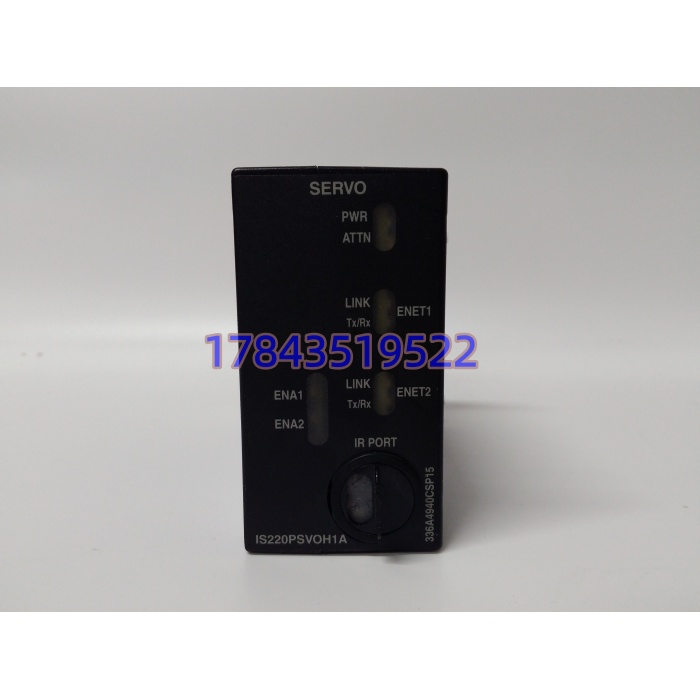

| 通信接口 | 双10/100 Mbps以太网（IONet冗余），RJ45 |
| 供电电压 | 28 VDC（27.4~28.6 V，由端子板提供） |
| 功耗 | 约20~25 W（典型） |
| 隔离电压 | 通道-系统 ≥1500 VDC |
| 工作温度 | -30 ℃ ~ +65 ℃ |

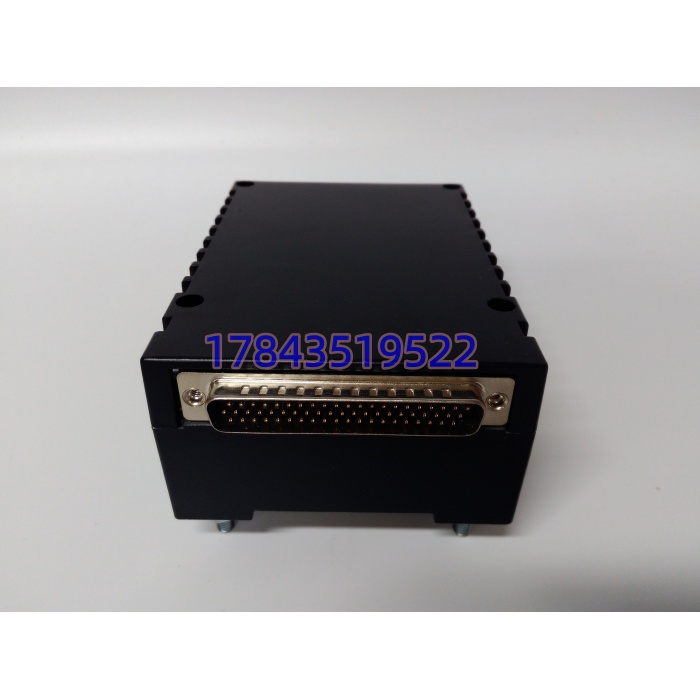

| 现场接口 | DC-62针连接器（对接TSVO端子板） |
| 配套驱动器 | IS210WSVOH1A / IS410WSVOH1A（WSVO伺服驱动器） |
| 配套端子板 | IS200TSVCH2A（TSVO伺服端子板） |

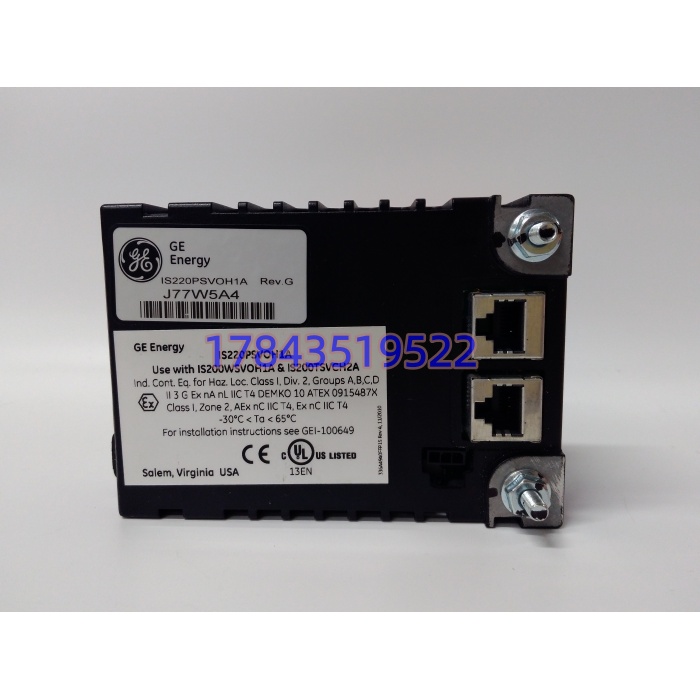

| 认证 | UL/cUL Listed；CE；ATEX Zone 2 IIC T4；RoHS |
| 尺寸/重量 | 约8.3×4.2×12.2 cm / 约0.5 kg |
| 手册编号 | GEH-6721L（请以原厂手册为准） |
产品介绍
燃机跳机事故里，有一类最让运维头疼：不是大件坏了，而是燃料阀在某个负荷点开始”抽风”——阀杆来回抖动，机组负荷跟着正弦波动，排查半天发现是伺服驱动电流被机柜里的变频器噪声带偏了。IS220PSVOH1A 就是为压住这类问题而生的。它内部集成WSVO伺服驱动电路，把控制器下发的数字指令转成10~120 mA的高精度电流去推伺服阀线圈，同时实时采8路LVDT阀位反馈跑闭环PID，控制周期压在5 ms以内、位置精度做到±0.1%。双路冗余IONet加1500 V通道隔离，把工业现场的高频噪声和地电位差挡在外面，从根上减少”阀杆抖”这种软故障。
对采购和项目方，它的商业价值在两块。一是维护友好：Mark VIe支持在线更换（hot-swap），换上新PSVOH1A后ToolboxST能自动重配置，停机窗口可以压到分钟级；二是备件通用性：它是GE燃机/汽机通用的伺服包，燃料阀、IGV导叶、主汽阀都能用同一物料号，减少备件品种。需要提醒的是，这卡只负责”算+驱”，真正的功率级驱动在相邻的WSVO模块里，单买PSVOH1A回来点不亮阀门，下单务必把WSVO驱动器和TSVO端子板一起核算。另外它是非隔离型伺服输出，若现场有特殊的本质安全或隔离要求，需另配安全栅。
替换与升级建议
| 替代型号 | 兼容级别 | 差异与工作量 | 成本/风险影响 |
|---|---|---|---|
| IS220PSVOH1B | ⚠️ 软件兼容（需改配置） | 同属PSVO系列，B版升级了电源管理与EMC设计，需控制器固件V04.09或更高，并在ToolboxST项目文件里更新硬件定义 | 低风险，建议检修窗口操作，B版对高温/振动环境更耐受 |
| IS210WSVOH1A（WSVO驱动器） | ❌ 不可直接替换 | 这是功率驱动级模块，不是I/O Pack，二者分工不同 | 属配套件，需与PSVOH1A成套采购/更换 |
| IS220PSVOH1A（同版本） | ✅ 直接替换 | 同Rev同批次备件，插上即用，ToolboxST可自动重配置 | 推荐，停机时间最短 |
✅ 直接替换：同版本（Rev A）同批次全新备件，支持在线更换，自动重配置，停机窗口分钟级。
⚠️ 软件兼容（需改配置）：升级到IS220PSVOH1B时，B版不仅换用BPPC处理器，还强制要求固件V04.09及以上。经验上，老A版跑在新版控制器固件上偶尔会弹”revision mismatch”告警，把机组带进降级模式。严格来说，A→B不是即插即用，升级前务必让控制工程师核对兼容性矩阵并留好回退的A版备件。
❌ 硬件不兼容：WSVO驱动器（IS210/IS410WSVOH1A）是不同功能模块，不能替代PSVOH1A；若只需驱动单个阀且电流需求不同，应重新选型而非硬换。
