· 型号：IS220PSCAH1A
· 品牌：GE（GE Vernova / GE Energy — Speedtronic Mark VIe）
· 系列：Mark VIe I/O Pack — Serial Communication Interface Module (PSCA type)

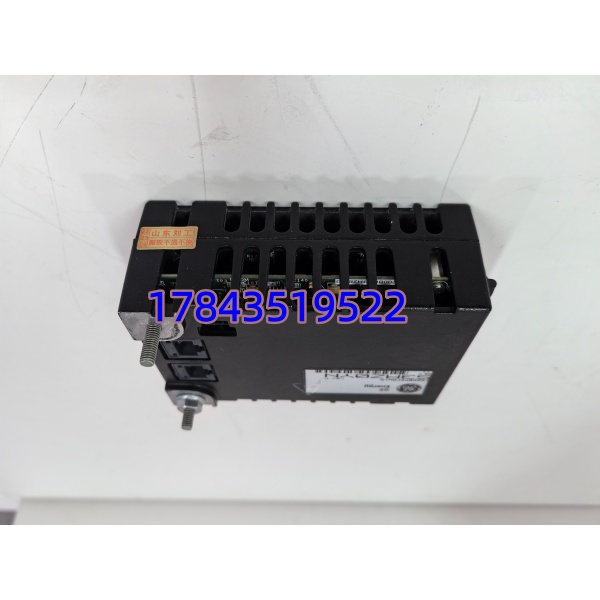

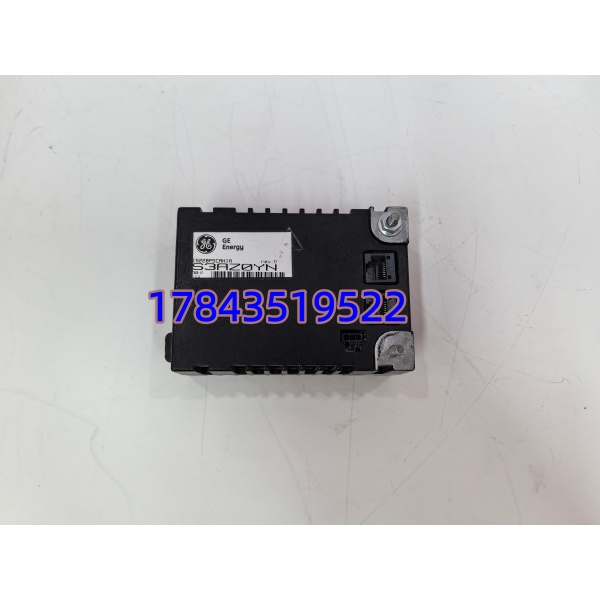

GE IS220PSCAH1A
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | IS220PSCAH1A，GE Mark VIe Serial Communications I/O Pack | H1A=基型，H1B/H1C 为 Conformal Coating 或固件变体，物理插槽兼容 |
| 模块类型 | I/O Pack 串口通信接口 — 将串口设备桥接入 Mark VIe IONet 网络 | 不执行控制算法，仅做协议封装/解封装 |
| 串口通道 | 2 × 独立可配置串口（Port 1 / Port 2），各通过 DB9 或端子引接 | 每口独立设 RS-232 或 2-wire/4-wire RS-485 |
| 支持协议 | Modbus RTU Master / Slave、Allen-Bradley DF1 Full Duplex、GE SRTP over serial、BSAP 等 | 具体以 ToolboxST I/O Configuration 中 Protocol Driver 选项为准 |
| 串口电气 | RS-232：±12 V 典型，驱动 ≤15 m；RS-485：差分 ±5 V，隔离 ≥500 V DC（口对系统地） | 建议 RS-485 总线加 120 Ω 终端电阻及浪涌保护器 |
| IONet 接口 | 100Base-TX 以太网（RJ45 或 Fiber SFP 依 Pack 底座类型），IEEE 1588 可选 | 接入 Mark VIe IONet 环/星拓扑 |
| 供电方式 | +24 V DC 由 I/O Pack 底座背板供给，典型功耗 ≤4 W | 不另接外部电源 |
| 状态指示 | 前面板 PWR、RUN、ERR、COM1、COM2 LED（各串口活动指示） | ToolboxST 可读取详细 Diagnostic Code |
| 配置工具 | GE ToolboxST™ — I/O Configuration → Add I/O Pack → PSCA Serial，需导入对应 Protocol Driver | 严格来说固件 V6.x 以上完整支持 Modbus RTU 主从，老 V5 部分协议受限 |
| 安装方式 | 插入 Mark VIe I/O Pack 专用底座（如 IS200TBACG1 等终端板底座配合），旋紧锁紧杆 | 支持在线插拔（Redundant Controller 时先切备用侧） |
| 隔离电压 | 串口↔系统背板 ≥500 V DC（1 min 测试），各串口间非隔离（共地设计） | 现场共模电压过高易损口子，建议隔离中继器 |
| 工作环境 | 0℃ ~ +65℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露，可选 Conformal Coating（H1B/H1C） | 符合 NEMA/ISA 机柜环境 |
| 认证 | UL 508 / cULus / CE / RoHS | 核级 N-stamped 版本另立 PN |
| MTBF | >200,000 h（GE Mark VIe 系统 Datasheet 典型值） | 现场失效多因外部浪涌而非自然老化 |

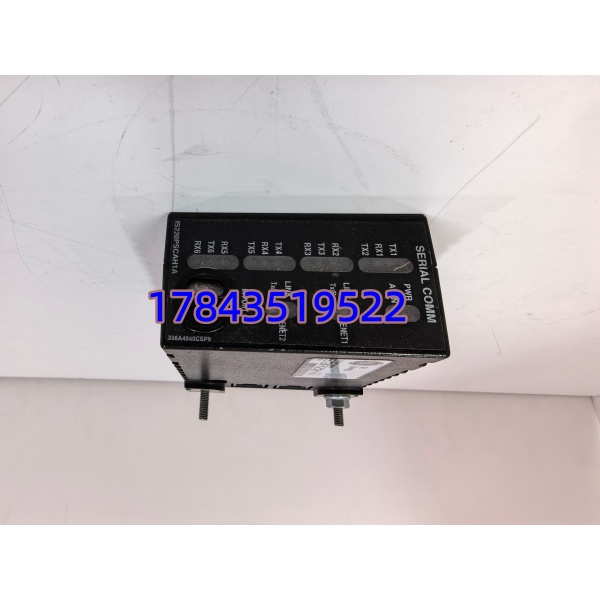

GE IS220PSCAH1A
产品介绍
在现场碰过 IS220PSCAH1A 最典型的死法不是模块本身坏，而是老厂把第三方串口仪表（接地不良的 RS-485 设备）直接并接到 Port 2，某次电机启动引入上百伏共模瞬态把串口驱动芯片打坏——模块 PWR/RUN 灯正常但 COM2 口怎么配都不 Link，ToolboxST 刷”Serial Port Communication Failure”。它是 Mark VIe 控制器访问非以太网现场设备（老式录波器、辅助压缩机 PLC、Modbus 气体分析仪）的唯一串口桥梁，没了它那些辅助数据就从 HMI 消失，严重时若汽轮机辅助系统只靠这组串口做状态反馈还可能触发监视降级报警。
严格来说 H1A/H1B/H1C 物理可互换但 Coating 和默认固件包微差——替换时优先选同后缀，混用需确认 ToolboxST 提示 HW Version Mismatch 后允许并 Reconfigure。按 ABC 分类属 A~B 类（视是否接关键辅助设备），建议按控制柜 I/O Pack 类型每 4~6 块在线 PSCA 备 1 块测好冷备件，若是单串口链路且无冗余则按 N+1 单独备。GE 对 Mark VIe 系列整体仍在 Mature 期但局部 PN 有 LTB 提示，建议向当地 GE Vernova 服务部核实最新 PCN。
应用场景与库存策略
PSCAH1A 故障直接切断 Mark VIe 与串口从站的联系——在燃气轮机包通常接辅助设备（润滑油站 Modbus 记录仪、罩壳火灾报警串口单元），丢失不一定 Trip 但失去关键监视属 NERC/电网考核扣分项；若贵厂用它接旁路控制系统或辅助压缩机状态则影响更大。
- 9F/9E 燃气轮机 Mark VIe — 辅助系统串口链路（润滑油站/火灾报警/气体检漏仪 Modbus RTU） → 非它不可因 IONet 专有架构 + Protocol Driver 绑定 → 建议按同类柜 N+1 备 1 块密封冷备（含确认与现网相同 Hx 后缀），年度定检核对 ToolboxST 中 Serial Diagnostic Log 无持续 Error。
- 蒸汽轮机/给水泵汽轮机 Mark VIe 接老式辅助 PLC（Allen-Bradley SLC 5/03 DF1 口） → 建议区域备件中心 Pool Stock（覆盖全厂同型 I/O Pack 串口模块），替换前导出原 PSCA Configuration 截图备案。
- 存量延寿（关注 LTB） → 若收到 Last-Time-Buy 通知按剩余运行年限 × 年均故障率估算囤货（通常每 8~10 在线块囤 1~2 块），注意区分 H1A/H1B（Coating）及 24 V 底座兼容性。
- 抗干扰建议 → RS-485 口强烈建议前端串接串口隔离中继器（≥2.5 kV 隔离）或加装 IEC 61643-21Class II 信号浪涌保护器，这是降低 IS220PSCAH1A 端口损坏率最划算的动作，成本远低于停机等备件。
真实案例：沿海某 9F 联合循环电厂 2021 年雨季后 #2 GT 控制室 HMI 突然失去润滑油站液位/温度数据（Modbus RTU 经由 IS220PSCAH1A Port 1 读取）。ToolboxST 报”PSCA Ch1 No Response — Retry Exceeded”，换 Port 2 同现象，模块 LED COM 不闪。拆下目测无烧灼但 RS-485 口对地绝缘仅 8 kΩ（新件 >10 MΩ）——追溯为润滑站就地柜接地改造后引入共模过压。库房无同 PN 备件，原厂交期 12 周，最终从已停用实训台拆机顶替（先测串口口绝缘 + 做 Modbus Poll 回环通过）。事后该厂把所有 Mark VIe 串口模块按 N+1 建冷备，并要求仪表班组在全部 RS-485 出柜端加装隔离中继器。教训就一句：串口通信模块比以太网口娇贵得多，现场共模电压不隔离迟早要坏，备件要有，前端保护也要做。
关于 IS220PSCAH1A 与 IS220PSCAH1B/H1C 的区别（FAQ 前置说明）
H1A = 标准无涂层（或早期涂层），H1B/H1C = 不同批次 Conformal Coating（三防漆）及固件默认包。三者物理插槽兼容，多数现场可互相替代但 ToolboxST 首次识别会提示 Hardware Version Changed——确认 Accept 并 Reconfigure I/O 下装即可。若贵厂环境潮湿/有腐蚀性气体优先选 H1B(H1C) 带 Coating 版作备件。购买时务必核对旧件完整型号后缀以免买到不兼容的早期 Rev。
