产品详情

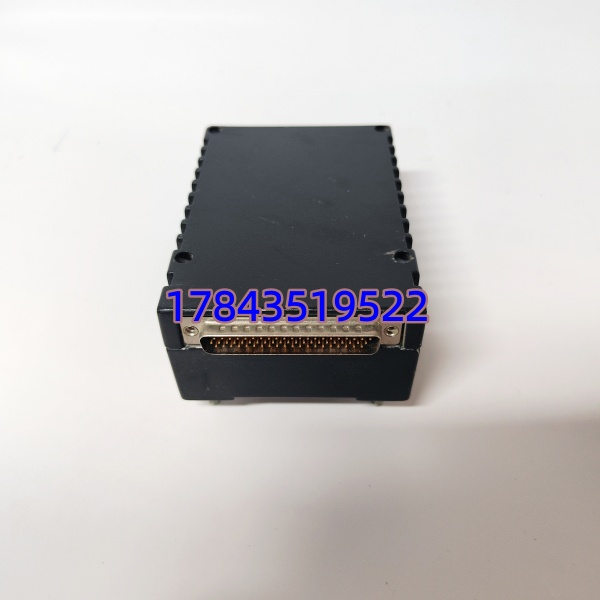

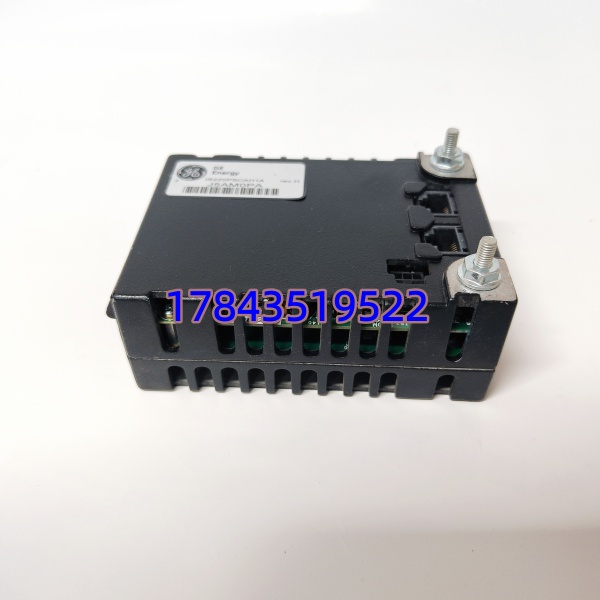

· 型号：IS220PSCAH1A（电路板标识常印 336A4940CSP9 / 336A9780CSP9 等）
· 品牌：GE Energy — Mark VIe / Speedtronic
· 系列：Mark VIe I/O Pack（IOP）Series
规格参数
- 产品型号：IS220PSCAH1A（Order Description: I/O Pack, Serial Comm, Type A）
- 电路板部件号：336A4940CSP9（PCB assembly P/N，不同时期可能有 336A9780CSP9 等兼容替代印字）
- 产品类型：Mark VIe Serial Communication I/O Pack（PSCA = Primary Serial Comm Type A）
- 安装形式：插入 Mark VIe 终端板（Terminal Board），常见配对 TBCIH1C / TBAIH1C / TBSxH 等（具体依应用确认）
- 处理器：板载 32-bit RISC 微处理器，运行 GE 专有 I/O Pack 实时固件
- 串行接口：2× 独立可配置异步串口（Port 1 / Port 2），各口软件设定 RS-232 / RS-422 / RS-485（2-wire half-duplex or 4-wire full-duplex）
- 串口协议支持：GE SRTP over serial、Modbus RTU Master/Slave、Allen-Bradley DF1（依 ToolboxST 配置选项）、Raw ASCII
- 波特率：300 bps ～ 115.2 kbps（各口独立设定）
- 以太网接口：前面板 2× RJ45 10/100Base-TX（Ethernet E—控制网，Ethernet S—厂级/维护网），auto-MDIX

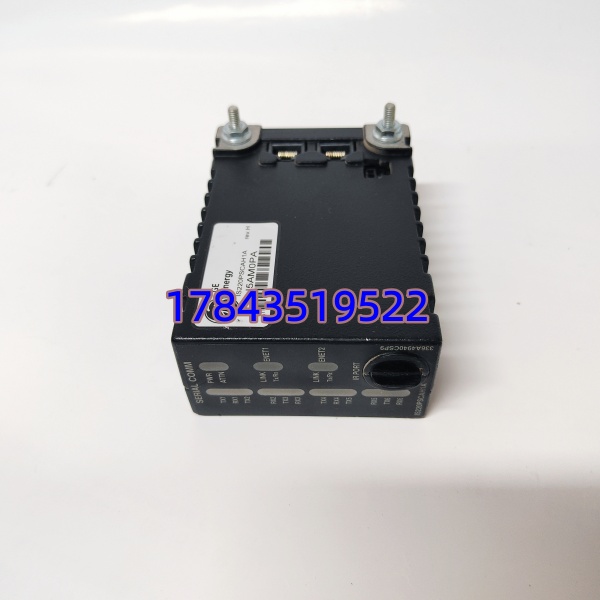

- 状态指示：PWR（电源）、E（Ethernet E 活动）、S（Ethernet S 活动）、FLT（故障）、APP（应用运行），串口每口有 TX/RX LED
- 供电：由终端板通过背板供 24 VDC（典型 0.4～0.6A，依配置）
- 看dog：内部硬件看门狗，与 UC/UD 控制器双向心跳监测
- 工作温度：0℃ ～ +65℃（Mark VIe 标准控制柜环境）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 认证：CE、cULus、部分配置 FM / IECEx（依具体 Order Option）
- 物理尺寸：Mark VIe 标准 I/O Pack 外形（约 110×75×30mm，具体以实物为准）
- 配套软件：ToolboxST（组态串口参数、协议、映射至 Mark VIe 全局点表）
- 固件版本：需与 Mark VIe 控制器 UC/UD 固件版本兼容（ToolboxST 会提示 mismatch）
产品介绍
IS220PSCAH1A 是 GE Mark VIe 燃机/压缩机控制系统的串行通讯 I/O Pack，俗称”串口 IOP”。它一头通过双以太网挂在 Mark VIe 控制网上（E 网和 S 网），另一头提供两路独立串口去对接现场第三方设备——比如旧式色谱分析仪（Modbus RTU）、Allen-Bradley PLC、串行 HMI 或上游 DCS 的 RS-485 链路。本身不做逻辑运算，只把串口数据映射成 Mark VIe 全局点（AI/AO/DI/DO 或字符数组），由 UC/UD 控制器统一调度。
有一点要提醒：I/O Pack 不能单独工作，必须插在对应的 GE Mark VIe Terminal Board（如 TBCIH1C 串行终端板）上，终端板才提供串口 DB9/端子排和 24V 供电。换件时确认：① 终端板型号匹配；② ToolboxST 中 I/O Pack 固件版本与控制器兼容（版本差距太大会上电报错需在线升级）；③ 336A4940CSP9 与 336A9780CSP9 等 PCB 印字通常可互换，以 IS220PSCAH1A 完整型号为准。
应用场景与行业案例
痛点切入：
Mark VIe 柜子要连现场 4 台 Modbus RTU 质量流量计，原 PSCA IOP 串口口 2 芯片击穿（感应雷窜入 RS-485 总线），ToolboxST 报”IOP Communication Loss — PSCA Port 2″。我遇过现场临时改程序绕开该口，但丢了一路计量——正确做法是换同型号 IS220PSCAH1A，插回终端板，下载配置后恢复。
典型场景：
- 9F/9E 燃机 Mark VIe 控制柜——PSCA IOP 连接 Mark V 遗留串口链路、辅助设备（润滑油站 PLC via DF1/Modbus RTU）
- 压缩机站 SCADA 对接——Mark VIe 通过 PSCA 读现场超声波流量计/色谱仪 Modbus RTU 数据送入控制逻辑
- 老厂 DCS 串行桥接——第三方 DCS 无 Profibus/以太网口，经 RS-485 接 PSCA 与 Mark VIe 交换少量状态/命令信号
- 海上平台辅助系统通讯——连接消防/火气系统串口输出做事件记录上传
真实案例：
华南某 LNG 增压站，Mark VIe 控制柜 IS220PSCAH1A 插在 TBCIH1C 终端板上，Port 1 接 2 台 Modbus RTU 色谱仪。年度雷雨后 Port 1 收不到数据，ToolboxST 显示 “Serial Port 1 Timeout”。量 RS-485 差分电压接近 0V，确认 IOP 口内收发器损坏。库房有块同型号拆机测试件（确认 ToolboxST 兼容固件版本），断电拔出原 IOP 插入新件，上电自动从控制器同步配置（或手动 Download I/O Pack Config），Port 1 通讯恢复，色谱数据回传正常。仪表班长说”早知道这卡单独坏，就不改程序绕弯子了”。
