产品详情
· 型号：IS220PRTDH1A（Part No. 336A4940CSP6 / 363A4940CSP6）
· 品牌：GE（General Electric / GE Vernova）
· 系列：Mark VIe Speedtronic — PRTD I/O Pack
规格参数
- 模块类型：PRTD — 电阻温度检测器（RTD）输入 I/O Pack
- 适用系统：GE Mark VIe / Mark VIeS 汽轮机及过程控制
- 输入通道：8 路独立 RTD 差分输入（配 TRTD 端子板可扩展至 16 点）
- 支持传感器：Pt100（α=385/390 ppm/℃）、Pt1000、Cu100、Ni1000；2/3/4 线制可软件配置
- 测量范围：Pt100 典型 -200～+850℃，Cu100 -50～+400℃（依组态）
- A/D 分辨率：14 bit
- 测量精度：±0.1℃（-50～+250℃典型），满量程 ±0.2℃ 或 ±0.1%FS
- 激励电流：标称 10.0mA（恒流源）
- 最大引线电阻：≤15Ω（双向合计）
- 共模电压耐受：±5V
- 采样率：每通道典型 100ms（快速扫描模式依端子板滤波设定）
- 电气隔离：通道-通道组及通道-背板 ≥2500V AC（1min），1500V DC 工作隔离

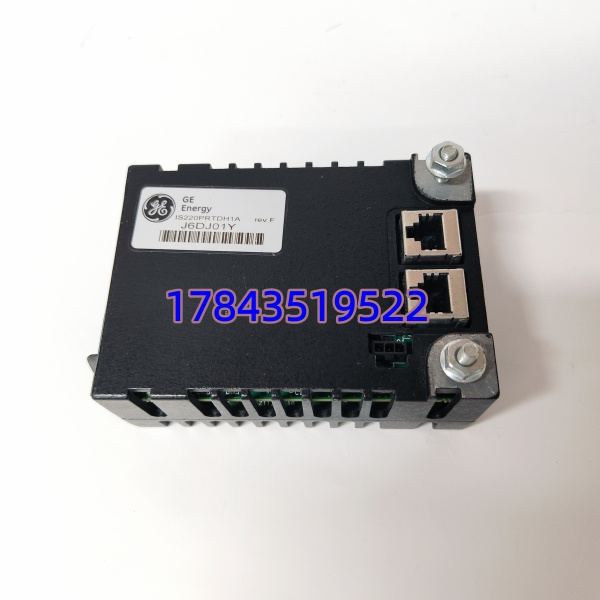

- 通讯接口：2× RJ45 10/100Base-TX（IONet 冗余以太网，与 UCSA/UCSB 控制器通讯）

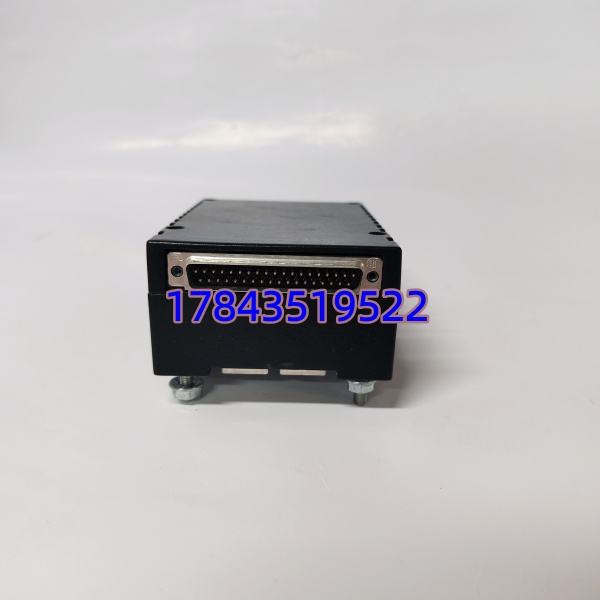

- 端子板接口：37-pin D-sub（DC-37）对接 IS200TRTDH1D / TRTDH2D / SRTDHx 系列
- 供电：由 Mark VIe 机架背板或 I/O Pack 侧面 3-pin 供 28V DC（典型 24V DC ±10%，Max 0.24A）

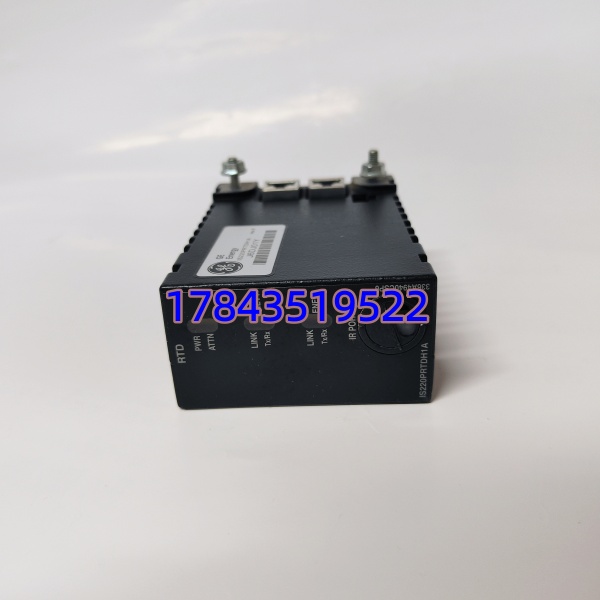

- 诊断功能：上电自检 BIST、传感器开路/短路检测、通道越限报警、前面板 PWR/ATTN/LINK/TxRx LED
- 热插拔：支持（IONet 配置允许时在线更换，自动从控制器同步参数）
- 工作温度：0～+65℃（部分资料标 -30～+65℃，以原厂手册为准）
- 存储温度：-40～+85℃，湿度 5%～95% 无凝露
- 认证：CE / UL / CSA，配合指定端子板可达 Class I Div 2 / ATEX Zone 2
- 尺寸/重量：约 130×130×30mm PCBA，含外壳 ~0.7–1.0kg
产品介绍
IS220PRTDH1A 是 Mark VIe 系统里专采温度的 I/O Pack——它本身不带接线端子，通过 37针 D-sub 扣在 IS200TRTDH2D（快扫）或 TRTDH1D（标准滤波）端子板上，现场 Pt100/Pt1000 三线制或四线制接在端子板上。ControlST / ToolboxST 组态 RTD 类型后，模块把电阻值数字化经 IONet 送控制器，精度 ±0.1℃ 够汽机缸温、轴承瓦温这种关键测点用。
有一点要注意：这模块不能裸跑也不兼容 PACSystems 背板，必须配对的 TRTD/SRTD 端子板型号要对——H2D 版滤波少适合快扫，H1D 版滤波强适合一般过程。市面上流通多为拆机测试件，换件时 ToolboxST 自动下发配置，但建议提前确认端子板 ID 跳线设置与原组态一致，避免通道映射偏差。
应用场景与行业案例
痛点：9FA 燃机排气扩散温度（通常 18～24 支 Pt100）原来用老系统分散采集，某支偶发开路不报警导致温度场计算偏——IS220PRTDH1A 内置每通道开路/短路诊断，ToolboxST 直接报具体通道号，省掉半天逐点量线。
典型场景：
- 燃机/汽机——排气温度、缸体温度、轴承瓦温、冷油器出口温度（Pt100 三线制→TRTDH2D→PRTDH1A）
- 锅炉——汽包/过热器壁温多点监测，配 TRTDH1D 抗现场干扰
- 炼油/化工——反应器床层温度、加热炉管温度，配合 Class I Div 2 认证端子板
- 核电辅助——发电机定子/铁芯温度 SIL 相关监测（需系统整体认证）
- 老 Mark V/Mark VI 改 Mark VIe——保留现场 RTD 线缆不动，只换端子板+I/O Pack
真实案例：
去年协助某热电#3 机小修，Mark VIe 柜一只 IS220PRTDH1A 上电后 ATTENTION LED 常亮、IONet Link 不建链——查下来是板载以太网 PHY 挂了（老批次电容漏液后遗症）。库房有测试好的拆机件，断电拔出旧 Pack（TRTDH2D 端子板及现场线纹丝不动），插入新模块、上电、ToolboxST 自动 Load Config，两分钟所有 8 支瓦温数值恢复正常。保运主任说”比等原厂订货快了一个月”。
