· 型号：IS220PPROS1B
· 品牌：GE（General Electric）
· 系列：Speedtronic™ Mark VIe（IS220 I/O Pack，Rev B）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IS220PPROS1B（Group S1, Rev B） |
| 制造商 | GE Energy / GE Vernova |
| 模块定位 | 紧急停机保护 I/O Pack（PPROS），非 AI/AO/DO 板 |
| 适用系统 | Mark VIe / Mark VIeS，ControlST ≥ V04.04.xx |
| 处理器 | 600 MHz Intel 架构，BPPC 背板保护处理器（BPPB→BPPC 升级件） |
| 速度输入 | 3 路独立测速，2 Hz – 20 kHz，支持硬件超速/加速度/减速度判定 |

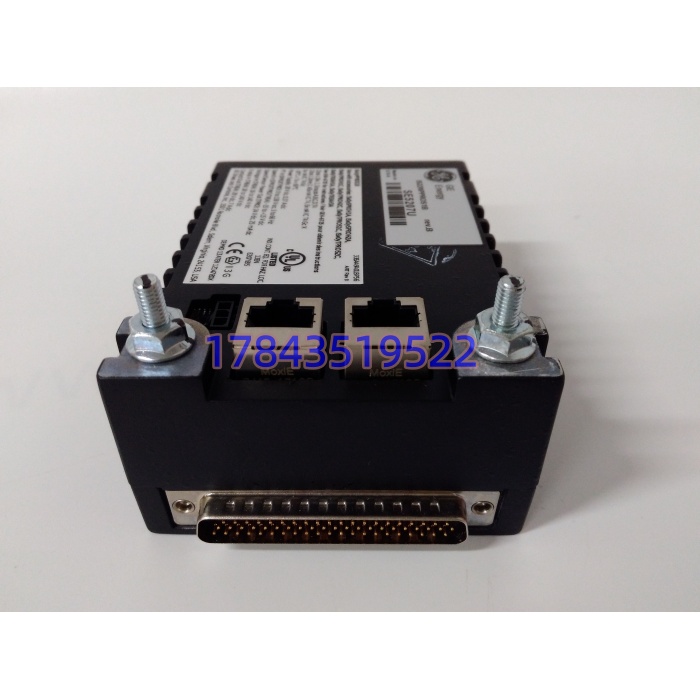

| 通信接口 | 双 10/100 Base-TX RJ45（IONet 冗余），DC-62 针接端子板 |
| 控制电源 | 24 VDC 标称（18–32 VDC 工作窗），背板取电 |
| 跳闸接口 | 经 SPRO 端子板驱动至多 3 个跳闸电磁阀，联动 TREG/TREL/TRES/TREA |
| 冗余架构 | TMR 三冗余原生；单工 SPRO 配置亦支持 |
| 隔离 | 现场接线 / IONet / 系统电源 间 galvanic 隔离 |

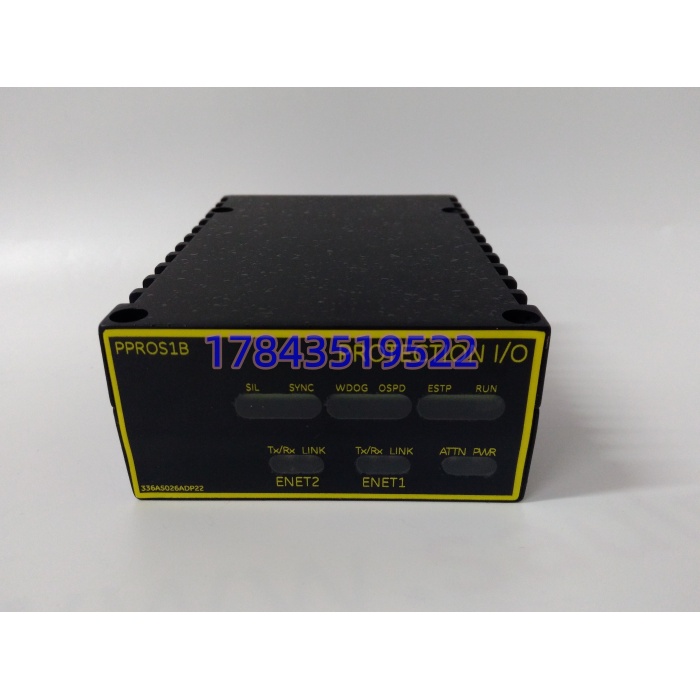

| 诊断 | 前面板 4 LED（PWR/ATTN/TxRx/LINK）+ IR 口本地连 ToolboxST |
| 环境规格 | -30℃~+65℃，5–95% RH 非冷凝；约 8.26×4.19×12.1 cm，~0.18–0.45 kg |
| 合规定位 | 按 TMR 架构部署满足 API 670 透平保护惯例；SIL I/O 包保护定位（IEC 61508 参考） |
| 原厂手册 | GEH-6721L（PPROS 手册），BPPC 升级见 GEI-100847 |
产品介绍
主控死机时谁替燃机按急停？这就是 IS220PPROS1B 存在的唯一理由。它不走主控制环，不参与 PID 调节，只干一件事——独立盯着三路速度信号和主控心跳，发现超速、失步、主控失联，立刻经 SPRO 端子板拍下 TREG/TREL 紧急跳闸继电器，和主控制器完全解耦。在某个 9F 改造项目里碰到过：主控制器因网络风暴假死，正是三块 PPROS 按 2oo3 投票把机组拉停，才没把透平当飞车处理。
商业价值不在参数表，在”少一次拒动=少一次叶片断裂”。BPPC 处理器替代老 BPPB 后，固件跑 ControlST V04.04 以上、BPPC I/O 升级 V05.01.05 以上才认；老系统直接插可能 IONet 握手失败。它原生 TMR、前面板 IR 口可单机排故、DC-62 接插件防呆，MTTR 压得很低。但得把话挑明：它是保护 I/O Pack，不是 IS220PPROH 那种继电器输出板，想买来直接带 16 路现场继电器的人会买错；另外 BPPB 与 BPPC 不能混组同一 TMR 表决组。
替换与升级建议
- ✅ 直接替换
- IS220PPROH1A：同定位前代（BPPB 架构），机械与端子兼容；但严格来说 S1B 是 BPPC 版，混插需全体升级固件，单换一块可行但建议同批次三块一起换。
- IS220PPROS1A：S1A 与 S1B 为同系修订差异，功能等价，Rev B 元件更优；同固件环境下可插换，需重刷 BPPC I/O 升级包。
- ⚠️ 软件兼容（需改配置）
- IS220PPROH1B / H2A（继电器输出 Pack）：物理尺寸像，但功能是驱动继电器不是测速保护，不能当 PPROS 用；反向也不行。若工程误用，需在 ToolboxST 重做 I/O 类型映射、改 SPRO 接线，工作量 1–2 人天且要停机下装。
- IS220PTURHx（主保护 I/O Pack）：主/备保护分工不同，PPROS 管后备跳闸，PTUR 管主保护；扩容时可并存，但不能互相替代。
- ❌ 硬件不兼容
- Mark VI 老 IS200PPROS1A/B（VME 板卡式）：那是 Mark VI 时代插 VME 背板的，不是 IS220 表面贴装 Pack，机械与 IONet 协议全不通。
- 任何非 GE 体系的 ESD 模块（如 Tricon、HIMA）：总线、端子、投票逻辑均不通用，无法替代。
