描述
产品详情

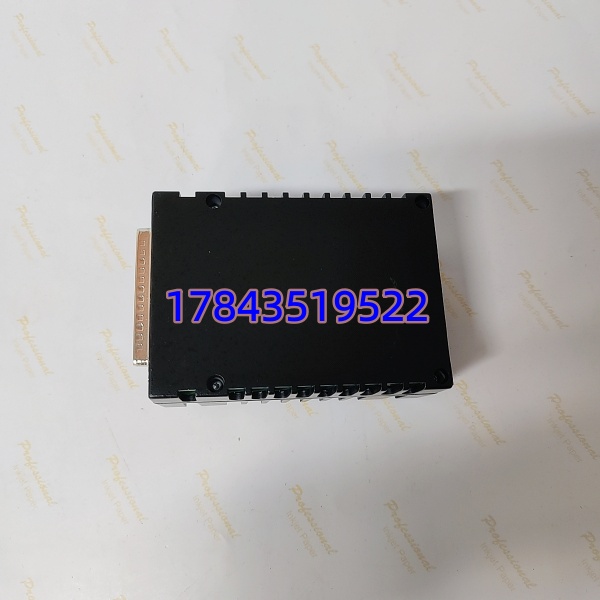

· 型号：IS220PDOAH1A（PCB 部件号 336A4940CSP2）
· 品牌：General Electric (GE) — Speedtronic
· 系列：Mark VIe / Mark VIeS Distributed I/O Pack — PDOA (Discrete Output Pack)
规格参数
- 模块类型：离散量输出包(Discrete Output Pack, PDOA)，带独立板载处理器、Flash/RAM
- 所属系统：GE Mark VIe / Mark VIeS 汽轮机/燃机控制系统（IONet 架构）
- 输出通道：最多 12 路继电器输出（Form-C / SPDT 经端子板），单包驱动 TRLY/SRLY 板上继电器
- 输出负载能力：典型 2A/点 @30V DC 或 250V AC（以配用 TRLY 端子板继电器规格为准，包本身不直接带负载）
- 通讯接口：双 RJ45 100Base-TX 以太网端口（内置交换机，支持环网/冗余 IONet）
- 现场接口：DC-37 针形连接器，直接插接兼容端子板（TRLYH1B/C/D/F 电磁继电器板 或 TRLYH1E/SRLY 固态继电器板）
- 电源输入：24V DC 或 28V DC（典型通过三针电源输入连接器取自端子板或机架电源，±10%）
- 隔离：逻辑侧(5V/IONet)与现场侧(24V/继电器)光电隔离，典型 1500V AC 测试

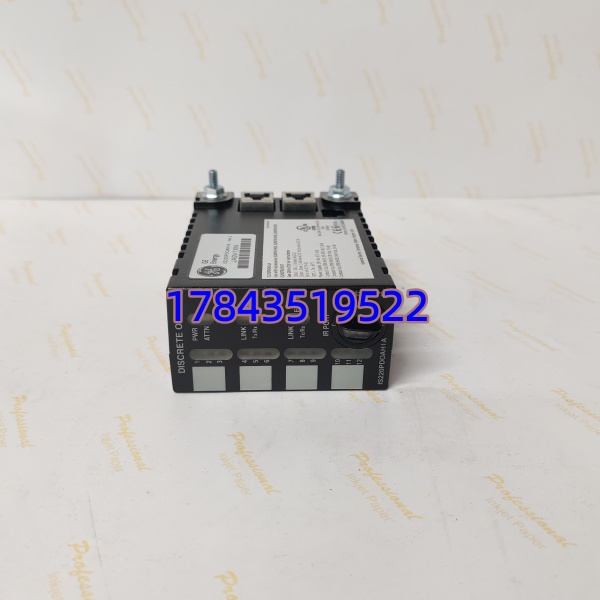

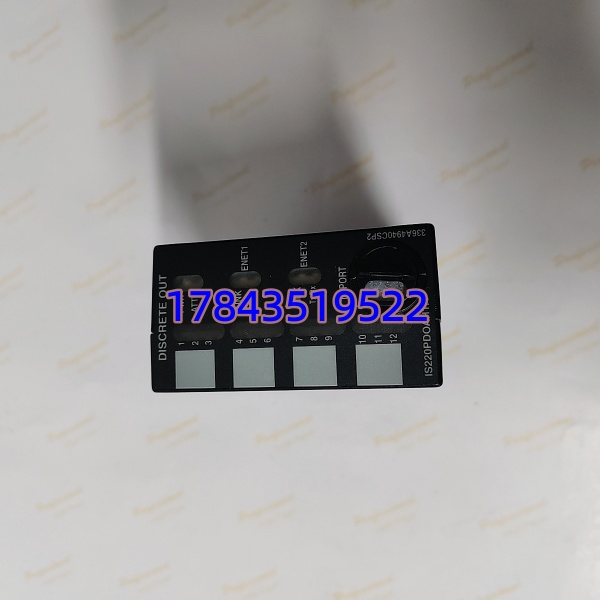

- 诊断指示：4个 LED（PWR 绿/ATTN 黄/Link 绿/TxRx 绿闪烁）+ 红外串口本地诊断
- 响应时间：以太网命令→输出动作 ≈ 6ms（典型）
- 热插拔：支持（Simplex/Dual/TMR 配置下可带电更换，初始化期间输出保持安全态）
- 工作温度：-40℃ ～ +70℃（部分资料显示 0~60℃，依版本；储存 -40~+85℃）
- 认证：UL / CE / CSA，部分版本 TÜV / SIL 适用（以原厂证书为准）
- 尺寸/重量：约 82×42×122mm，≈120g
产品介绍
IS220PDOAH1A 是 Mark VIe 系统里典型的”Pack 型”I/O——自带处理器，不走 VME 背板总线而走 IONet 以太网，直接插在 TRLY 或 SRLY 端子板上组成完整 DO 单元。它不单独工作，必须配对应端子板；控制指令从 Mark VIe 控制器经以太网下发，包内 CPU 解析后驱动继电器线圈，同时回读触点状态上报诊断。
坦白讲，这和 Series 90-30 的 IC693MDLxxx 完全是两码事——PDOA 是 Pack 架构，没有端子板插上 DC-37 根本没法用，也不能直接塞进普通 PLC 机架。现场最常出的问题是买了对的 Pack 却配错端子板版本（TRLYH1B vs H1E 不互通），或 IONet 网线插反导致节点掉线。有一点要注意：336A4940CSP2 只是内部电路板部件号，订货和备件申购一律按 IS220PDOAH1A 及后缀（-A、-B 等修订版）走。
应用场景与行业案例
痛点切入
我在联合循环电厂遇过老 Mark VI（非 VIe）升级保留 TRLY 端子板，直接上新 PDOA 包——原系统 DO 点驱动燃料关断阀、跳闸电磁阀，老化后接触不良偶发 ESD 误动。换 IS220PDOAH1A 配对原 TRLYH1B（确认固件兼容），上电自检通过、Link 灯绿，无需重组态 I/O 映射只更新硬件类型，十分钟恢复保护逻辑。
典型场景
- 燃气/蒸汽轮机电厂 — Mark VIe 控制柜驱动跳闸电磁阀、燃料切断阀、辅机启停接触器，非它不可因原系统是 GE Speedtronic 架构。
- 油气压缩机组 — 远程 I/O 站经 IONet 控制防喘放空阀、报警喇叭，支持 TMR 冗余提升 SIL 等级。
- 化工自备电厂 — ETS（紧急跳闸系统）中驱动停机继电器，要求上电自检+断线/触点粘滞诊断。
- 老旧 Mark VI 局部改造 — 保留 TRLY 端子板升级为 Mark VIe I/O Pack，减少现场接线改动。
真实案例
某 9F 燃机小修后启动，Mark VIe 报”DO Pack Comm Loss”——TRLY 架上的旧 PDOA 包 RJ45 口附近电容鼓包，温度循环致以太网 PHY 挂死。库房翻出新包 IS220PDOAH1A（同 Rev 兼容），断电拔出旧包、插入新包至 TRLYH1C 端子板，确认 IONet 网线顺序，上电 PWR 绿 LINK 绿 TxRx 闪——ToolboxST 自动识别，不需重下载组态（I/O 映射不变），五分钟恢复准备点火。老师傅说：”幸亏备件按包配端子板一起留着，不然光换包不匹配板型白忙。”
