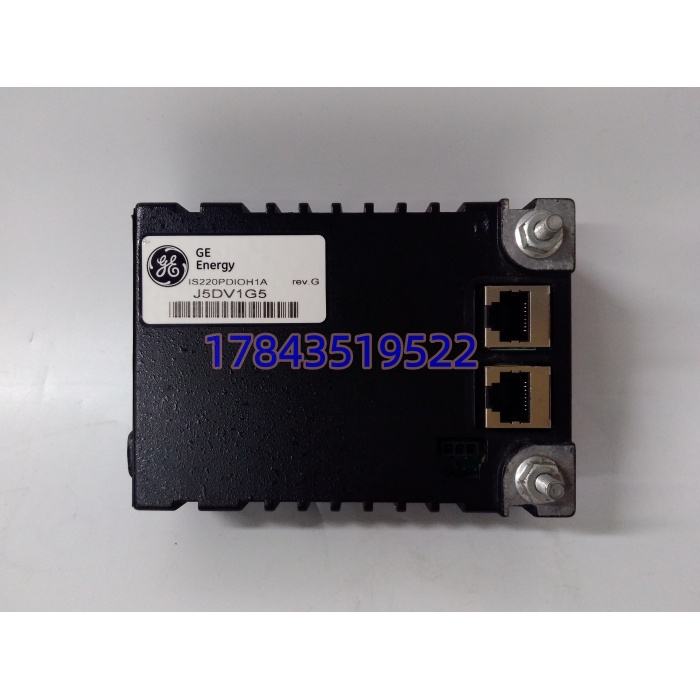

· 型号：IS220PDIOH1A
· 品牌：GE（通用电气）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IS220PDIOH1A |
| 内部订货号 | 336A4940CSP23 |
| 制造商 | GE / GE Vernumova |
| 所属系统 | Mark VIe / Mark VIeS（Smart Distributed I/O） |
| 模块类型 | 离散量混合 I/O Pack（PDIO） |
| 输入通道 | 24 路离散输入，干接点或 5–24 VDC 湿接点，Active-Hi/Lo 可设 |
| 输入滤波 | 4 ms 硬件去抖，抗 60 V RMS 感应交流 |
| 输出通道 | 12 路 Form C 继电器（SPDT），触点 5 A@250 VAC / 30 VDC |
| 隔离等级 | 现场-背板 1500 VAC 光耦；继电器线圈-触点 2500 V |
| 通信接口 | 2×RJ45 100 Mbps IONet（Mark VIe 专网），冗余环网 |
| 供电 | 背板经 DC-37 给 27.4–28 VDC，典型功耗 3.5 W |

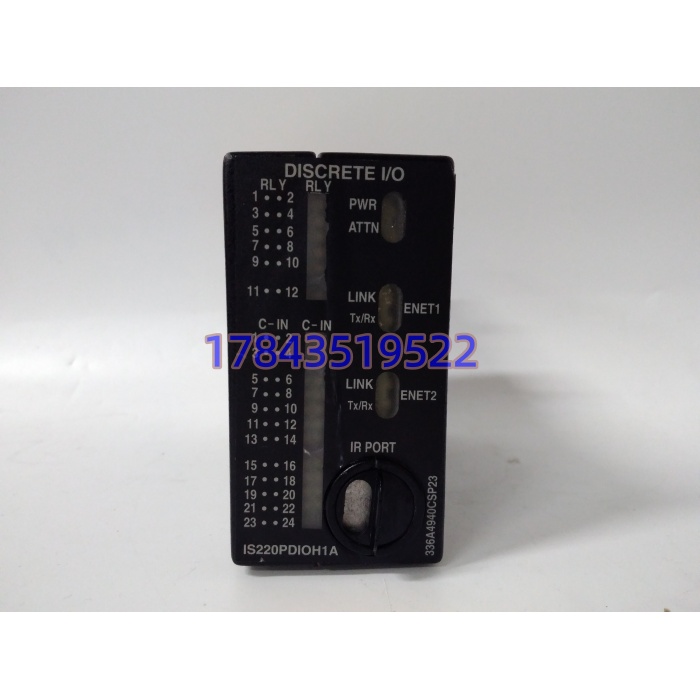

| 前面板指示 | PWR / STATUS / FAULT / NET A / NET B / ATTENTION + 通道 LED |
| 工作温度 | 0~60°C（部分渠道标 -20~+65°C，宽温件以铭牌为准） |
| 安装方式 | Mark VIe I/O Pack 机箱槽位，配 IS200TDBSH2A / TDBTH2A 端子板 |

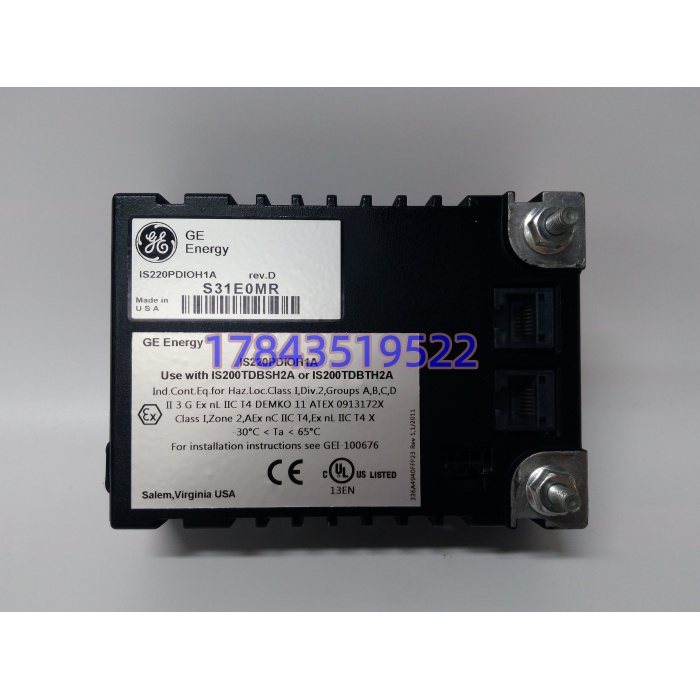

| 安全与认证 | SIL 2（IEC 61508）、UL 508A、CE、RoHS、Class I Div 2 / ATEX Zone 2 |
| 尺寸重量 | 158.75×107.95×30 mm，约 0.8 kg |
产品介绍
控制柜里最容易被忽视的成本不是卡贵，是槽位和布线：传统方案 DI 一块、DO 一块，光端子排就多一排，SOE 时间戳还对不齐。IS220PDIOH1A 在 Mark VIe 分布式架构里的价值就是”把数字量枢纽压缩成 1 槽”——24 路输入收急停/火焰/油压/限位，12 路 Form C 反驱油泵/吹扫阀/报警，双 IONet 网口把采样到驱动压在 10 ms 内回环，前面板 6 颗 LED 不用开 ToolboxST 就能看出是哪路网掉还是哪路继电器黏死。
从商务角度算，某个改造项目里用 6 块 PDIOH1A 替掉原有 6DI+6DO 分体方案，柜内槽位省了 6 个，端子排少布约 120 根线，调试工时砍掉 1.5 人日。它背供 28 VDC 取自 IS220PPDAH1B 配电反馈模块，本身不外接电源，换板时只要系统授权热插拔，停机窗口能压到分钟级。配合 GE 原厂已把 H1A 列入”Obsolete → H1B 替代”的生命周期通知（GEZ-S2026），眼下新件基本走 surplus 或翻新渠道，12 个月店铺质保是常态，原厂 36 个月联保只限极少库存。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 关键说明 |
|---|---|---|---|
| IS220PDIOH1A | IS220PDIOH1B | ✅ 直接替换（固件升级） | H1B 为 Rev B，修正 SOE 时基漂移、增强 Zone 2 涂层；ToolboxST V5.0+ 下 H1A 配置可直读，换板后仅需确认 IONet 节点 ID 不冲突 |
| IS215PDIOH1A | IS220PDIOH1A | ⚠️ 软件兼容（需改配置） | IS215 是 Mark VI 背板 VME 架构，IS220 是 Mark VIe IONet 架构，载板/端子板/组态全换，工作量约 1–2 人日 |
| IS220PDIAH1A + IS220PDOAH1A | ❌ 不推荐硬替 | 纯 DI+纯 DO 分体方案通道隔离更干净，保护回路建议保留分体；PDIO 混合包把 24DI+12DO 绑死，输出容量受限 | |
| IS200TDBSH2A | IS200TDBSH8A | ⚠️ 端子板需同步核对 | H1A 配 TDBSH2A 标准本安端子板，若原柜用 TDBSH8A（实体参数本安），针脚定义一致但安全参数不同，跨用需重新做回路验算 |
诚实提醒：
- GE 官方 2015 年起把 PDIOH1A 列入 EOL，原厂新件断供，现市面”全新”多为 NOS（New Old Stock）或测试后翻新，必须索要全通道通断测试报告。
- H1A 与 H1B 物理插槽兼容、固件不向下兼容——TMR 机柜里三块 PDIO 不能两块 H1A 一块 H1B 混跑，ToolboxST 会报 revision mismatch 并把该 I/O 组态锁维护态。
- 继电器输出是机械 Form C，频繁通断（>10 次/分）的场合寿命会掉到 50 万次以下，这种点建议外扩固态继电器，别让 PDIO 硬扛。
常见问题解答 (FAQ)
1. 这玩意能直接换吗？我柜子里现在是 PDIOH1A，卖家给我发 H1B。
能换，但别静默换。H1B 是 H1A 的 Rev B 继任件，GE 官方替代路径（GEZ-S2026 通知里写的就是 PDIOH1A→PDIOH1B）。换完用 ToolboxST 读 I/O 组态，确认节点 ID、输入极性、继电器映射没被固件默认翻转；TMR 系统里三块必须同版本，不能混。
2. 它跟 IS220PDIAH1A / PDOAH1A 啥关系，能互相替吗？
不能互替。PDIAH1A 是纯 24DI，PDOAH1A 是纯 12DO（带状态反馈），PDIOH1A 是 24DI+12DO 混合。保护回路（急停、超速继电器）建议用分体纯 DI/DO 拿通道隔离余量；普通辅机联锁（油泵、风机、阀门反馈）用 PDIOH1A 更省槽位。
3. 配哪个端子板？卖家只发模块不发包端子板行不行？
不行。 本身靠 DC-37 排线连端子板，单独一块模块插在手里没用。标准配 IS200TDBSH2A（屏障端子）或 IS200TDBTH2A（弹簧端子），本安场合用 TDBSH8A/TDBTH8A。买的时候让卖家在报价单里写清”模块+端子板+排线”三件一套，否则柜子里旧端子板针脚氧化了你插上去也是通信失败。
