描述
产品详情
· 型号：IS220PDIOH1A
· 品牌：GE（通用电气）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 离散量 I/O Pack 模块（PDIO） |
| 输入通道 | 24路触点输入（干/湿接点可选，Active-Hi/Lo可设） |
| 输入滤波 | 硬件4 ms，抗60V RMS交流感应电压 |
| 输入隔离 | 1500V AC 光耦隔离（现场侧与系统侧） |
| 输出通道 | 12路 Form-C 继电器干接点 |
| 触点容量 | 5A @ 250V AC / 30V DC |
| 通信接口 | 双10/100M RJ45以太网（支持冗余环网/DHCP） |
| 电源规格 | 标称28.0VDC，最低额定27.4VDC，带软启动与限流 |
| 连接器 | DC-62针排，与终端板直连 |
| 兼容端子板 | IS200TDBSH2A（单工）、IS200TDBTH2A（TMR） |

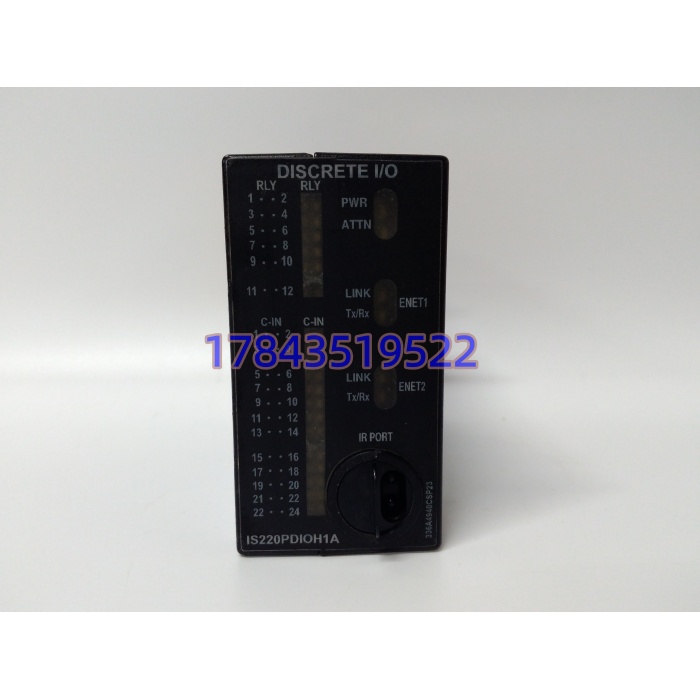

| 诊断指示 | 6颗LED（Status/Boot/Fault/Net A/B/Active）+ attn报警 |
| 安装方式 | DIN导轨或端子板自带卡扣，M4螺柱固定 |
| 工作温度 | 0°C ~ +60°C（运行态；存储 -40°C ~ +85°C） |
| 尺寸/重量 | 158.75×107.95×46.5 mm / 约0.8 kg |
| 认证 | UL 508A、CE、RoHS，HazLoc危险场所认证（配对应端子板） |
产品介绍
在某电厂的Mark VIe机柜里见过这样的场景：半夜机组跳停，排查一圈发现是旧I/O模块继电器粘连，现场却连一块备用件都没有——这就是IS220PDIOH1A存在的意义。它把PDIA（离散输入）和PDOA（离散输出）合进一个包，自带独立CPU和闪存，能自己处理逻辑、管理12路继电器，而不是傻等主控制器轮询。双网口冗余意味着一条以太网链路断了，另一条立刻顶上，对燃机/汽机这种”停一秒都是钱”的场景，这个设计不是加分项，是底线。
从商业角度看，这块模块真正的价值在生命周期管理。GE在2015年发布的GEZ-S2026生命周期公告里，已把IS220PDIOH1A列为”停产可替代”，由IS220PDIOH1B接替。这意味着原厂新货基本要靠库存或翻新渠道，交期和成色成了比单价更关键的决策点。对采购员来说，买它本质上是在买”确定性”：确定的兼容、确定的交期、确定的质保——而不是只看报价单上最低的那一行。
替换与升级建议
| 目标型号 | 兼容级别 | 说明与成本影响 |
|---|---|---|
| IS220PDIOH1B | ✅ 直接替换（推荐升级路径） | GE官方指定继任型号，引脚与端子板兼容，主要增强网络安全（Secure Boot、固件签名）、支持ControlST v11.0+，部分批次带 conformal coating 三防漆。改动工作量极小，固件升级即可。建议新项目优先选H1B |
| IS220PDIAH1A/B + IS220PDOAH1A/B | ⚠️ 软件兼容（需改配置） | 拆成”纯输入+纯输出”两块分离方案，需重做I/O映射、ToolboxST配置和机柜布线，工程量中等，仅在无法拿到PDIO时作备选 |
| 第三方/其他品牌离散I/O | ❌ 硬件不兼容 | 通信协议、DC-62机械接口、端子板生态均不通用，无法直接插入Mark VIe架构，强行替换等于重做整套I/O层，不建议 |
