描述

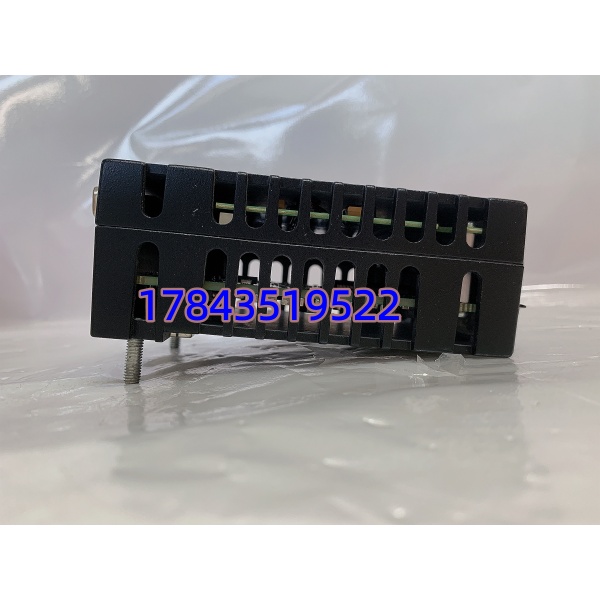

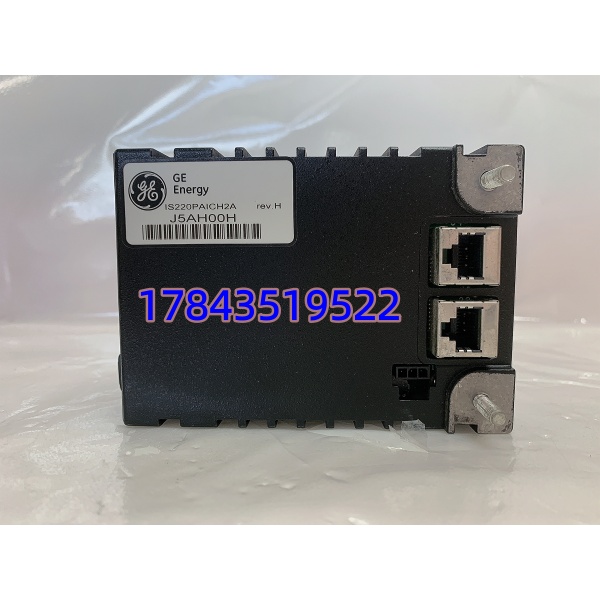

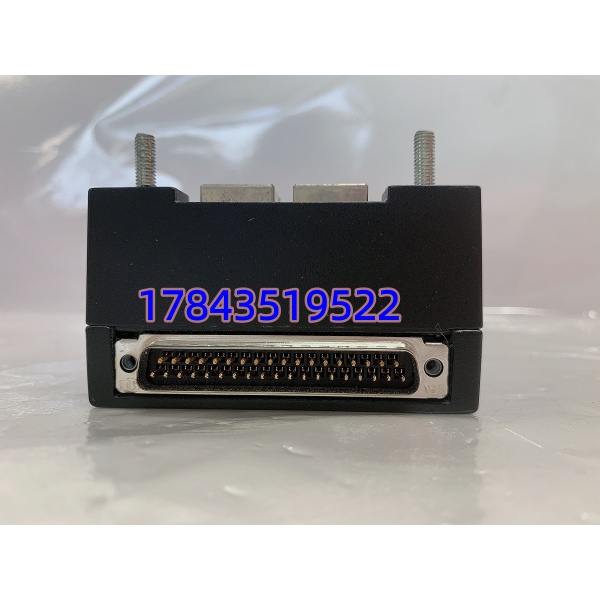

产品详情
· 型号：IS220PAICH2A（336A4940CSP11 为 PCB 元件号/修订标识，采购确认完整 IS220PAICH2A 型号即可）
· 品牌：GE Vernova / GE Gas Power（原 GE Energy / Speedtronic）
· 系列：Mark VIe / Mark VIeS — Innovation Series I/O Pack（PAICH = Primary Analog Input/Configurable HART Analog Pack）
规格参数
- 产品型号：IS220PAICH2A（Analog Input / Configurable H/O Pack，HART capable）
- 元件/修订号：336A4940CSP11（PCB 组件标识，反映硬件版本/修订，不同 CSPxx 一般可互换但建议同版本）
- 适用系统：GE Mark VIe（燃气轮机/蒸汽轮机/联合循环控制）、Mark VIeS（Safety），兼容 Mark VIe 机架背板
- 配对端子板：TBIACH / TBAICH（需按信号类型选对应端子板——AI 电压/电流/TC/RTD 接线方式不同）
- 模拟输入通道：典型 10～12 路（依端子板配置，PAICH 支持电压 ±10V、电流 4–20mA，部分固件支持 TC/RTD via 外部变送或专用端子板）
- 输入分辨率：16-bit A/D，典型精度 ±0.1% FS（需核对原厂精度声明）
- HART 支持：集成 HART 调制解调器，可通过 AMS Device Manager 或 ToolboxST 读 HART 变量（需 HART 使能固件及回路正确极性）
- 通信接口：2× RJ45 10/100Base-TX（I/O Network — EGD protocol to controller / HMI），支持冗余双网
- 供电：通过 Mark VIe 背板 24V DC（典型 18–36V DC 范围），功耗约 5–8W
- 诊断：板上自诊断（RAM/Flash/以太网链路/ADC 校准），故障上报控制器并通过 front LED（OK / ACT / LINK）
- 冗余支持：可配双 I/O Pack（2× IS220PAICH2A）做 1:1 热备，或用于 TMR 架构三取二表决（需对应控制器配置）
- 安装方式：垂直插入 Mark VIe 端子板顶部专用插槽（I/O Pack 与端子板共同组成完整 I/O 节点，不单独占用机架槽）
- 工作环境：0℃～+65℃（运行，强制风冷或自然对流依柜体），-40℃～+85℃（存储），5%–95% RH 无凝露
- 认证：UL / cUL / CE，部分批次 FM / ATEX / IECEx（Div 2 / Zone 2）需核对后缀
产品介绍
IS220PAICH2A 是 GE Mark VIe 控制系统的模拟量输入 I/O Pack，必须与对应的端子板（TBIACH/TBAICH）配合使用才构成完整 I/O 通道。它把现场 4–20mA / ±10V 信号数字化后经 EGD 以太网送控制器做燃机控制运算（如排气温度、燃料压力、润滑油温等），同时可透传 HART 数字变量供 AMS 做智能仪表管理。和老 Mark VI 的 TCQA/AI 卡不同，Innovation Series I/O Pack 与端子板物理分离——Pack 坏了只换 Pack，端子板（含接线）不动，减少停机时拆线风险。
坦白讲，Mark VIe 机组停机影响巨大（燃机跳机损失以小时百万计），这模块我建议至少留一块同版本备件。市面流通以 NOS 和测试合格拆机件为主。有一点要注意：IS220PAICH2A 需匹配正确端子板型号及 ToolboxST 中定义的 I/O 类型——买前确认原柜用的是 TBIACH（高电平 AI）还是带外部变送方案，不同端子板接线定义不同，Pack 本身可通用但组态中信号类型须一致。
应用场景与行业案例
我在现场处理过最揪心的是：燃机正常运行中 #2 控制柜 PAICH Pack OK 灯灭、控制器报”I/O Pack Communication Lost”——查为背板 24V 电源模块瞬时跌落导致 Pack 内部校验错锁死。弹出旧 Pack、插新 （同固件版本匹配），控制器自动同步配置（I/O Pack 参数存在控制器 NVM，Pack 本身不带配置），约 30 秒重新建链，未触发燃机跳闸（冗余对在线）。这模块解决的痛点是：老 Mark VI 模拟卡与端子一体，换卡必拆线；Mark VIe Pack 可单独换且自动从控制器同步，大幅缩短 MTTR。
典型场景：
- 燃气轮机/联合循环电厂——采集排气热电偶平均温度补偿信号、燃料气压力/差压、润滑油温/压差、控制油压力等模拟量，参与温度控制及保护跳闸逻辑。
- 蒸汽轮机辅机——Mark VIe 控制给水加热器水位、除氧器压力等模拟量，经 EGD 送 HMI 及历史站。
- 工业自备电厂（化工/炼油余锅）——与 GE EX2100e 励磁、LM 系列保护共用 Mark VIe 平台，PAICH 采集现场 4–20mA 变送信号。
- 大型压缩机站——Mark VIeS 安全系统采集喘振探头前置放大器输出（经专用调理）做防喘控制。
真实案例：
南方某 9F 联合循环电厂，小修后热态启动燃机升速至 2400rpm 时控制柜报”Analog Input Pack A Failed”，冗余 B 包正常维持运行但无冗余备份了。查原 以太网 PHY 芯片老化（投运 9 年）。库房有同版本 NOS 件（核对 ToolboxST 要求最低固件 vX.X 匹配），断控制柜门闭锁警示后拔出旧 Pack、插入新 Pack——控制器自动重读 I/O 定义，ACT/LINK 灯绿后确认所有 AI 通道数值正常，全程未停燃机。复役后安排计划停机更换对侧 B 包。老师傅说：”Mark VIe 的 Pack 是能热插的但别乱拔主用包——备一块同固件版本在电子间，比等 GE 服务工程师飞过来值钱。”
