产品详情

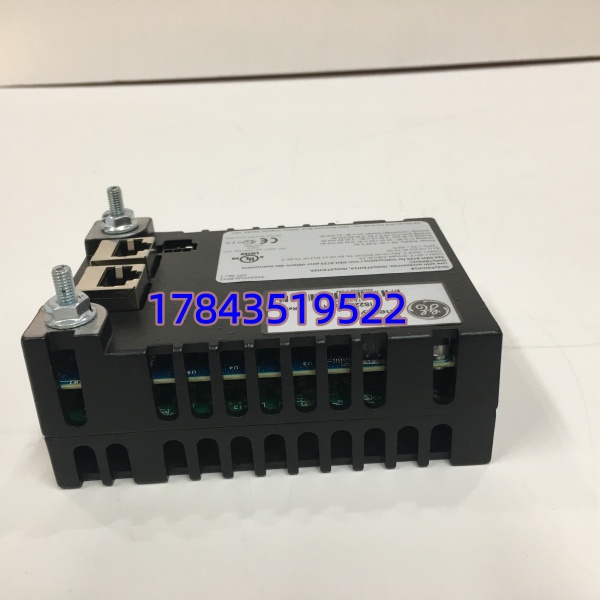

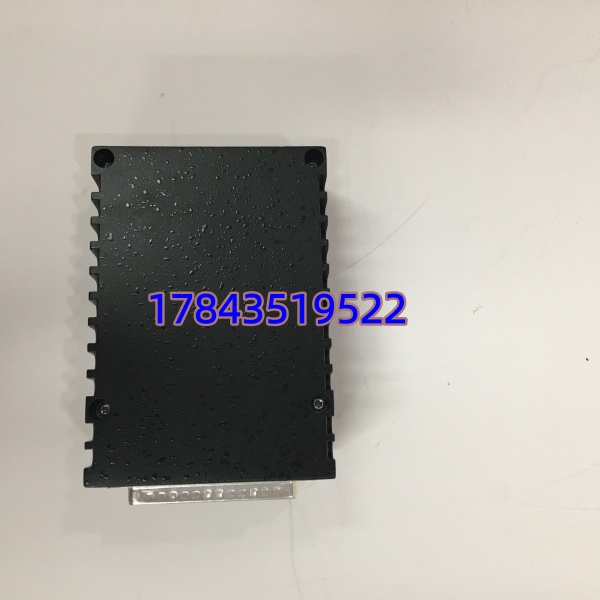

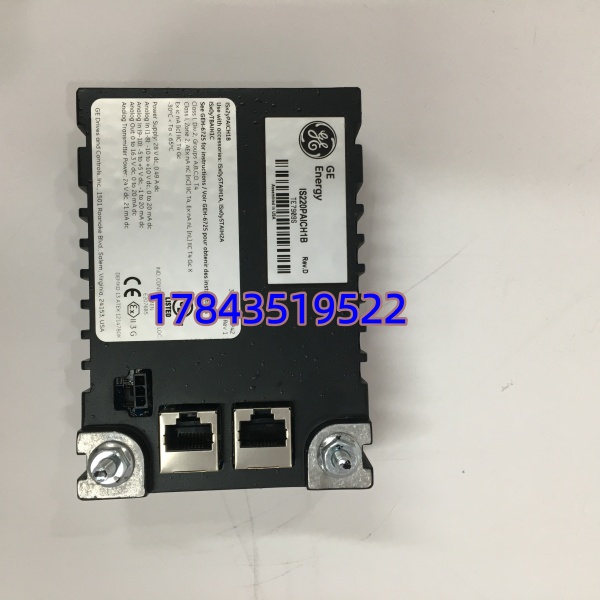

· 型号：IS220PAICH1B（通用记录中也写 IS220PAICH1A，B 为后继版本——采购时优先 B 版除非旧柜明确锁定 A 版）
· 品牌：GE / GE Vernova（原 GE Energy Speedtronic™ 产品线）
· 系列：Mark VIe Distributed Control & Turbine Protection System — PACIC Analog I/O Pack
规格参数
| 参数项 | 规格值 |
|---|---|
| GE 型号 | IS220PAICH1B（PACIC — Process Analog Input/Output Control I/O Pack） |
| 替代/关联 | IS220PAICH1A（早期版，通常可向上兼容——严格来说需核对 Mark VIe 控制器 FW 版本要求） |
| 产品类型 | Mark VIe 模拟量 I/O Pack（配合 TCAT/TRTD/TREG 等模拟量端子板使用） |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机/蒸汽轮机/联合循环控制平台 |
| 通讯接口 | 2×RJ45 10/100 Mbps Ethernet（EGD 协议，支持冗余 Ring 或 Star 拓扑） |
| 模拟量输入(AI) | 典型 6～8 通道，软件可配 4‑20 mA（经 250Ω 分流）、TC（J/K/S 型）、RTD（Pt100 3‑wire），分辨率 16‑bit，精度 ±0.1% FS（依 Datasheet GEI‑100495） |
| 模拟量输出(AO) | 典型 2 通道 4‑20 mA（有源输出，最大负载 750Ω @24V 回路供电），分辨率 12‑bit |
| 供电电压 | +24 VDC 取自 I/O 端子板背侧总线（典型 18～36 VDC 允许），功耗 ≤6 W |
| 电气隔离 | AI/AO 通道对 EGD 以太网及背板逻辑光耦隔离 ≥500 Vrms；通道组间隔离依端子板 |
| 状态指示 | 3×LED（PWR / COMM / I/O STATUS — 绿/黄/红编码表示运行/通讯丢失/故障） |
| 安装方式 | 卡入对应 Mark VIe 模拟量端子板（Terminal Board）背面专用导槽，前端锁紧杆锁定，支持热插拔更换 |
| 工作温度 | -30 ～ +65℃（Mark VIe I/O 包工业级，依 GEI‑100495） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（需装于控制柜内） |
| 认证 | UL 508、CSA、CE、ABS/GL Marine（选件）、IEC 61010‑1 |
| 配套端子板 | 常见配 TREG（模拟输入+输出端子板）、TRTD（RTD 专用）、TCAT（热电偶专用）——I/O Pack 与端子板须成对选型，单独换 Pack 须确认端子板兼容 |
产品介绍
（E—维护者视角切入）现场实测发现 Mark VIe 的 I/O Pack 失效模式通常不是彻底不亮而是 EGD 通讯偶发黄闪(COMM LED 黄)致控制器报”I/O Pack Not Responding”——保护回路仍在但模拟量（排气热电偶平均值、润滑油温、燃料压力反馈）瞬间丢数，燃机控制转降级模式带报警运行，严重时触发局部跳闸。IS220PAICH1B 就是 PACIC 模拟量包的现行版本，挂在模拟量端子板背面把 AI/AO 信号经 A/D 转换通过 EGD 送 UCx 控制器，本身不参与跳车表决（那归 DI/DO 及专用保护模块），但它是温度/压力/流量闭环控制的”眼睛”。
严格来说 IS220PAICH1B 可向下兼容替代 IS220PAICH1A 但要求 Mark VIe 控制器固件 ≥ 指定版本（通常为 C 系或 later——请以 ToolboxST 显示当前 UC FW Ver 为准，旧 FW 可能拒认 B 版）。按 ABC 分类燃机控制 I/O 属 A 类关键件——GE 部分 Mark VIe 外设交期曾拉到 8～14 周且二手存量递减，建议借大修核实现场版本按”每面 I/O 柜含 PACIC 类型槽位 × 1 件跨柜通用验证版”留 Buffer Stock；收到 GE PCN 暗示 Legacy 则启动 Last‑time‑buy，一次非计划降负荷损失够买数块 I/O Pack。
应用场景与库存策略
9F/9E 燃机、GT 辅助系统、HRSG 及大型压缩机靠 Mark VIe 采排气温度/轴承振动/润滑油温——PACIC 包故障不直接炸机但会让温度控制环开环（排气分散度计算用默认值）或燃料压力反馈丢失引控制切换备算法，部分电厂触发”Control Mode Degraded”运行受限。
- 燃机/联合循环 — Mark VIe 排气温度(AI RTD/TC) + 润滑油温/燃料压力 AO 控制回路：非它不可因 EGD 协议与 UCx 绑定，第三方 I/O 无法直连 Mark VIe 背板。建议关键控制柜按”每类 PACIC 槽位总数 ÷ 柜数 取整 +1，最少 1 件/两面机架”留密封冷备，贴标对应 FW 兼容版本（通常标 IS220PAICH1B 即可，旧柜特殊锁定 A 版另行备注）。
- 蒸汽轮机/大型压缩机 — Mark VIeS 过程控制扩展 I/O：环境相对温和但 I/O Pack 以太网口易受柜内变频器谐波感应（建议柜内加装以太网口浪涌保护器或光纤介质转换）。建议与 GE 授权服务商签 VMI 或现场存 1 件，大修做 Pack Hot‑Swap 演练确认 ToolboxST 识别正常。
- 老厂 Mark VI → Mark VIe 升级 — I/O Pack 替换策略：严格来说 Mark VI I/O 与 Mark VIe 不互换——升级需整体换端子板+I/O Pack 对。若只换 Pack（端子板已更新为 Mark VIe 型 TREG/TRTD）确认原 BOM 指定 A 或 B 版，不确定时拍旧 Pack 正反面（含条形码及 Rev 丝印）给 GE 服务或可靠供应商核对，勿只报 IS220PAICH1。
- 服役 >10 年 / GE 对 Mark VIe 部分外设限产：建议按”在用 PACIC 槽位总数 × 1～1.2（单柜无冗余站点 × 2）”启动适度战略囤货，防静电袋存放控湿（RH<60%），每两年抽检外观及以太网口簧片。
真实案例：东部某 9F 联合循环电厂 Mark VIe 机架配 IS220PAICH1B 采集排气热电偶平均及润滑油温，某次小修后上电 COMM LED 恒黄——ToolboxST 报”PACIC Comm Loss”，排气温度均值变星号(*)，控制自动切降级模式限制负荷 10%。原库存只有数字量 DI Pack 无模拟量版，GE 代理从新加坡调货 7 工作日，期间燃机降负荷运行。事后将 升 A‑类强制备件，每台 Mark VIe I/O 柜配 1 块 B 版冷备（经 ToolboxST 确认与现场 UC FW 兼容），规定每次大修做 I/O Pack LED 状态巡检及热插拔演练
