GE IS215VPROH1BD | Mark VI 紧急涡轮保护模块 超速保护

描述

关键技术规格

产品深度介绍

GE IS215VPROH1BD（功能缩写VPRO）是通用电气 Mark VI Speedtronic 涡轮机控制系统中核心的紧急保护模块。与常规的控制器模块不同，这块板卡的任务不是”控”，而是”保”——它独立于主控CPU运行，专门负责燃气轮机、蒸汽轮机和大型压缩机的超速检测与紧急跳闸。系统内通常配置三块VPRO板组成三重冗余（TMR）架构，执行三取二表决逻辑，即使其中一块故障，保护功能依然有效。

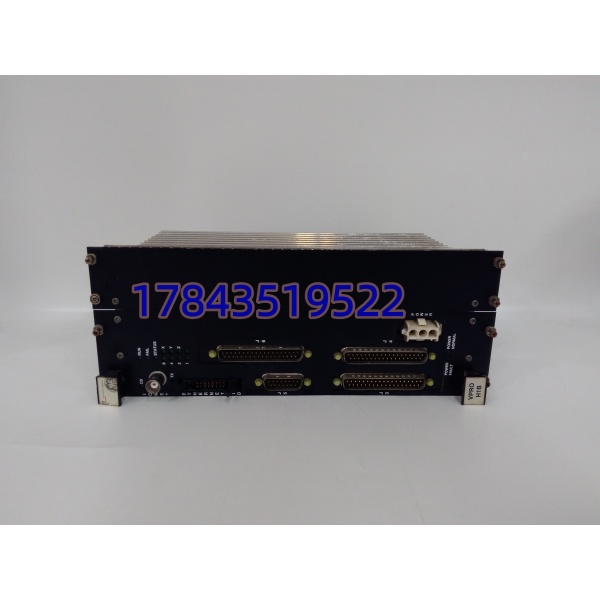

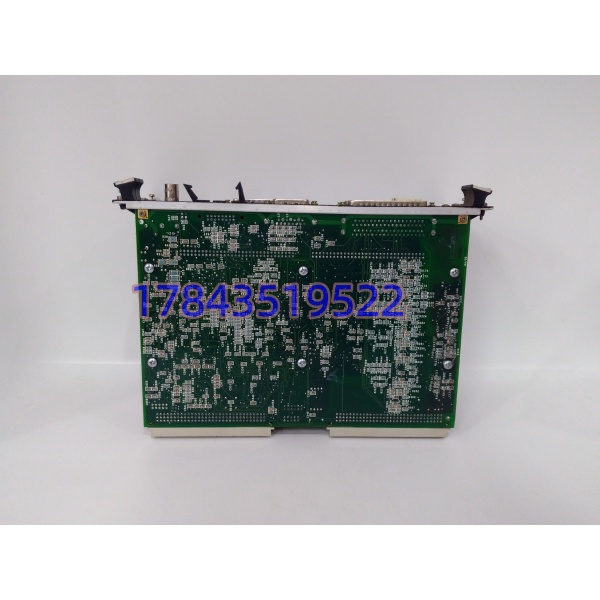

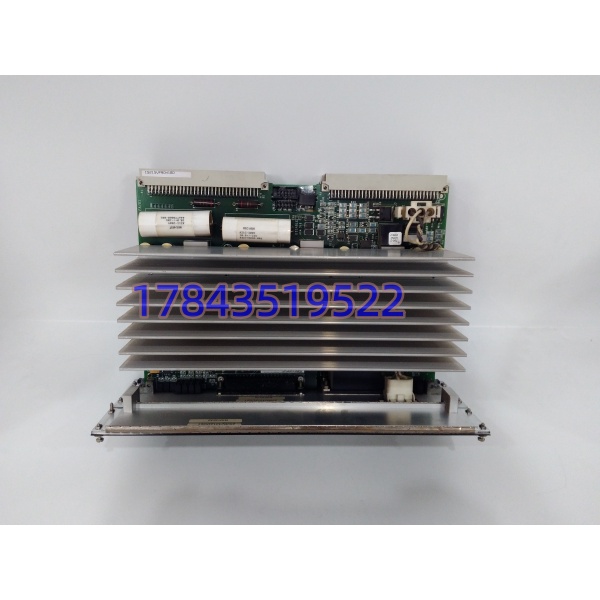

该模块采用双板堆叠结构（顶层IS200VPRW板+底板），通过VME背板与系统通信，也可直接连接TREG跳闸继电器板驱动速关阀。前面板配有LED状态灯、电源开关和IONet以太网接口，便于现场快速判断模块健康状况。

IS215VPROH1BD 的核心价值在于其”独立保护”的定位。它不依赖主控制器的运算结果，而是直接读取磁阻探头（MPU）的转速信号、热电偶温度及模拟量输入，在1 ms内完成超速判定并输出跳闸信号。这种设计确保即便主控CPU死机或IONet通信中断，保护功能仍能正常工作——说白了，就是给透平机组上了最后一道保险。对于电厂和压气站来说，这块板子就是ETS（紧急跳闸系统）的心脏，一旦出了问题，整台机组就没有了”刹车”。加上宽温（-40°C至+85°C）设计和热插拔支持，MTTR可控制在5分钟以内，在沙漠电站、海上平台等严苛环境中也能稳定运行。

应用场景与行业案例

工程痛点描述

燃气轮机最怕什么？飞车。转速一旦失控，几秒钟内透平叶片就可能甩出来，那可不是停机的问题，是设备报废、人员伤亡的问题。所以超速保护必须做到”绝对独立、绝对快速”——不能依赖主控制器，不能依赖通信网络，得有自己的判断逻辑和执行机构。GE Mark VI系统用三块VPRO板做三取二表决，就是基于这个逻辑：任何一块板都能独立感知转速并输出跳闸信号，就算两块都坏了，剩一块也能动作。但反过来讲，这也意味着VPRO板的可靠性直接决定了整个保护系统的可信度。这块板子如果出问题，相当于汽车没了刹车片——不出事还好，一出就是大事。

典型应用场景

1. 燃气轮机 – 超速保护与甩负荷
   9E、9F级燃机启动、加载、甩负荷时，转速变化剧烈。VPRO板通过两路磁阻探头交叉验证转速，一旦超过110%设定值，1 ms内输出跳闸信号，切断燃料阀和速关阀。整个过程不需要主控CPU参与，避免了”控制器死机导致保护失效”的风险。
2. 蒸汽轮机 – 低负荷与突然解列保护
   汽轮机在低负荷或电网突然甩负荷时，转速可能瞬间飞升。VPRO板配合TREG跳闸继电器板，直接驱动125 VDC速关阀，将高压蒸汽切断。南方某电厂的汽机检修班长跟我说过一句话：”这个板子平时不吭声，一出声就是要命的活。”
3. 大型压缩机组 – 喘振与飞逸保护
   天然气管道的离心压缩机如果转速失控，可能引发喘振甚至飞逸。VPRO板监测压缩机转速、排气温度、振动值，综合判断后输出跳闸信号，切断燃料或关闭入口导叶。西气东输沿线的压气站里，这板子是标配。
4. 船舶推进 – 紧急停车控制
   舰船燃气轮机的推进系统空间受限，对设备体积和可靠性要求极高。VPRO板的小尺寸（127×95mm）和宽温设计使其适合机舱安装，满足船级社的SIL认证要求。

真实案例

案例：西北某电厂燃机保护系统误动排查

去年冬天，西北某燃机电厂的运行人员遇到一个怪事：机组在满负荷运行时突然跳闸，ETS系统报”超速保护动作”。但值班工程师查了转速记录，最高转速只到额定值的103%，远未达到跳闸设定值（110%）。

检修班长老赵带人排查了一整天。他们把三块VPRO板一一测试，结果发现其中一块板的转速输入通道出现了间歇性漂移——磁阻探头的信号线屏蔽层在接线盒处有轻微破损，导致高频干扰耦合进MPU信号。那块板误判转速超标，发出了跳闸信号。虽然TMR系统是三取二，但如果两块板同时受到干扰呢？

老赵换了一块新的IS215VPROH1BD上去，顺便把三根MPU信号线全部换了双绞屏蔽电缆，屏蔽层在VPRO侧单端接地。从那以后，再没出现过误跳。

事后老赵在电话里跟我聊：”VPRO板本身没问题，问题往往出在外面——探头间隙、接线屏蔽、接地方式，这些细节比板子本身更容易出幺蛾子。你们卖板子的时候，最好把注意事项写清楚。”后来我们把信号线屏蔽接法写进了给客户的技术说明里。
