产品详情

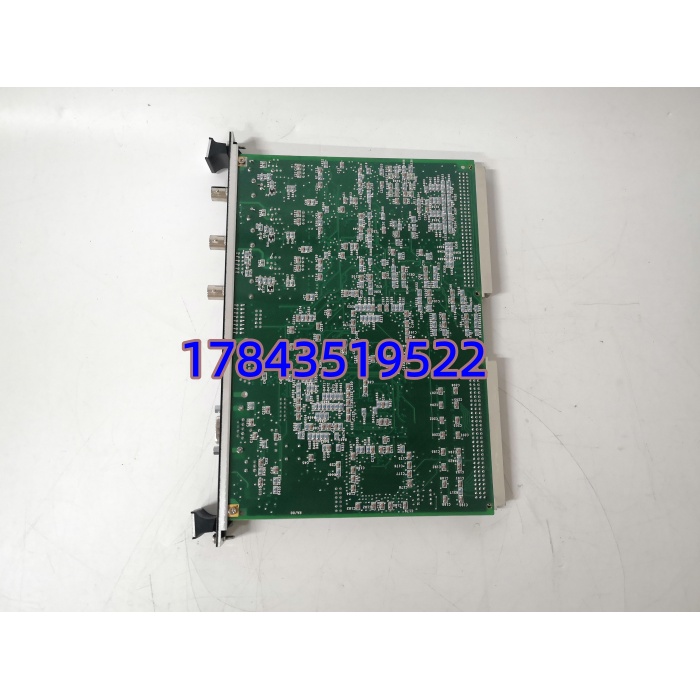

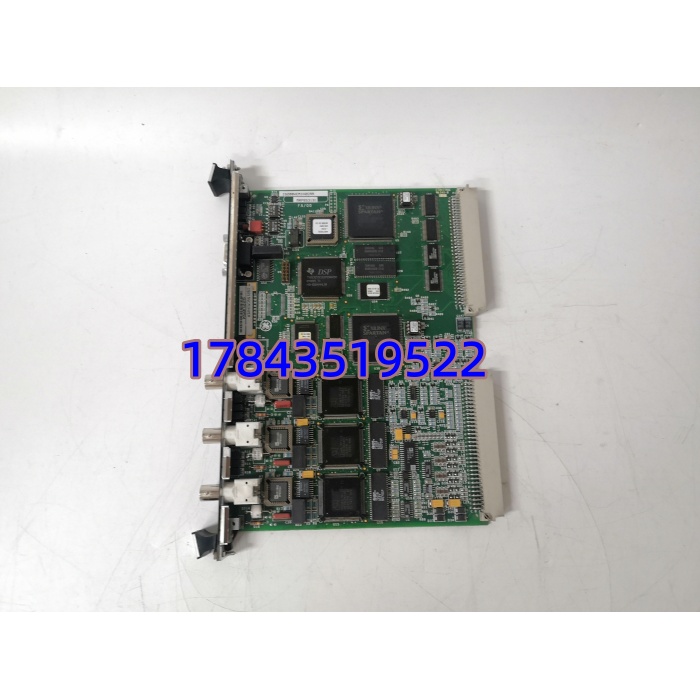

· 型号：IS215VCMIH2CA（Mark VIe TMR/Simplex 可选）/ IS200VCMIH2CAA（Mark VI Simplex）
· 品牌：General Electric (GE)
· 系列：Speedtronic Mark VI / Mark VIe — VCMI (VME Communications Interface Module)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IS215VCMIH2CA（VIe TMR/Simplex Configurable）/ IS200VCMIH2CAA（Mark VI Simplex） |
| 制造商 | General Electric — Energy/Power Conversion (原Speedtronic), USA |
| 产品类别 | VME Communications Interface Module (VCMI) — VMEbus Master/Arbiter + IONet Controller |
| 适用系统 | GE Mark VI (IS200VCMIH2CAA) / Mark VIe (IS215VCMIH2CA) 燃机/汽机/压缩机控制系统 |
| VME总线标准 | VME64 (IEEE 1014 / VITA 1.x)，作 VME 系统控制器(System Controller)，占 Slot 1 |
| 核心处理器 | 依 Rev. 为 TI TMS320C32 (早期) 或 TMS320C6713 DSP + Altera/Actel FPGA 做 IONet 帧处理 |
| IONet接口 | 3×BNC 同轴 (10BASE2 / 曼彻斯特编码 IONet)，连接 I/O Packs (UCVE, UDHH, UCCC 等) |
| 非易失存储 | 板载 Flash / EEPROM 存序列号、HW ID、固件引导；控制策略存于 Control Processor(如 IC695CPE330 或 TVP包) 不在此卡 |
| 背板供电 | +5 VDC @ 典型 2.5–3.5 A (≈15–18 W)，部分高密度版略高；+12V/-12V 不用于核心逻辑 |
| 状态指示 | 前面板 LED：RUN(绿)、FAIL(红/橙)、3×IONet Link/Act、VME Access 等依 Rev. |
| 物理尺寸 | 6U VME (160×233.35 mm 单槽)，带金属加强筋及 ESD 手指簧片 |
| 防护处理 | 多数批次带 Conformal Coating（灰色/透明），适用于涡轮机房高湿/油气环境 |
| 工作温度 | 0℃～+60℃（存储 -40℃～+85℃），相对湿度 5%–95% RH 非冷凝 |
| 固件/兼容性 | H2CA/H2CAA 后缀对应固件版本及涂层差异；IS215VCMIH2CA 向下兼容部分 Mark VI 机架(需确认 UCV 包配置) ——严格来说 IS200VCMIH2CAA 不能插 Mark VIe TMR 三机架做主控但可插单机架做 Simplex，混插前核对 GE Compatibility Matrix |
| 生命周期 | Mark VI 系列整体 Mature/Limited Availability；VIe 部分仍 Active Support，老 Mark VI VCMI 新件趋紧靠 NOS 流转 |
| 配套件 | 常与 IS215VPROH1x(电源)、IS215UCVExx(控制处理器包)、IS200UCVEH2x 同架；需配对应 IONet 终端电阻(93Ω) |
产品介绍
（采用E 维护者视角切入）
现场实测发现不少维护兄弟把”控制柜全柜跳闸重初始化后某 I/O Pack 报 No Link”全赖在 I/O Pack 坏——十次有四次实际是 VCMI 的 IONet BNC 口接触不良或固件与 UCV 包版本 mismatch，VCMI 不在线则所有 I/O Pack 集体掉线，现象和”全 I/O 坏”一模一样。IS215VCMIH2CA / IS200VCMIH2CAA 在 Mark VI/VIe 架构里的角色不是普通通信卡：它是 VME 机架的 System Controller，仲裁背板总线并作为 IONet 根节点向各 I/O Pack 广播控制字、收集反馈。没有它，UCVE 控制包再好也发不出一个阀指令。
从 TCO 看 VCMI 本身无大功率元件 MTBF 不错，但属”一旦失效=整柜控制丧失”的关联关键件——特别是 Simplex（单 VCMI）配置的机组。GE 对 Mark VI 原厂新件供货窗口收窄，市面主要靠 NOS 流转。建议按 ABC 分类列入 A 类（Simplex 配置）或 B+ 类（TMR 三取二已冗余），至少每套同型控制机架备 1 件做 Buffer Stock，并在最近一次大修将 VCMI 固件版本与 UCV 包版本对齐存档（含 HW ID 照片），防止换板后因版本不一致拒启动。
应用场景与库存策略
VCMI 故障表象通常是：控制柜 RUN 灯不亮、Server 报”VCMI Not Responding”、三个 IONet Link LED 全灭或只部分亮——先查背板 5V 供电和 VME Slot 1 插接牢固度，再清 CMOS/重插，排除接触问题后再疑硬件。原厂 Mark VI 新件交期不稳或已 Limit Buy，急用靠渠道 NOS。
- 燃气/蒸汽轮机 Mark VI/VIe — 控制机架(Simplex或TMR) VME Slot1 主控｜非它不可因 VME System Controller + IONet Root Node 为 GE 私有架构｜建议：Simplex 配置按机架数×1件冷备；TMR 三机架全厂共享 1 件周转（单机架故障可降级运行待窗口更换）
- 输气管线压缩机站 — 离心压缩机组 Mark VIe 保护与控制｜非它不可因 IONet 时序绑定 UCVE 伺服包｜建议：偏远站点若物流>3天到货，强制备 1 件封存于就地备件柜
- 老厂 Mark VI (IS200VCMIH2CAA) — 九十年代末~2000年代投运机组｜非它不可因老 Rev. 与新 VIe VCMI 不完全双向互换｜建议：Last-time-buy 按在网机架数备足，老 Mark VI 的 VCMI 比 VIe 版更紧缺
- 改造项目(Mark VI→VIe Upgrade) — 原 VCMI 可能被换新｜建议：若改造保留部分旧 Mark VI 机架运行，分开管理两种型号备件避免混用插错槽
真实案例：西南某 F 级联合循环电厂 #2 燃机 Mark VIe 控制柜（Simplex 配置——老设计遗留）运行第 9 年春秋检做柜内除尘后开机报”Controller Offline — VCMI Not Detected”。重插、清 CMOS 无效，借邻机拆 VCMI 试证是板卡 DSP 外围晶振老化不起振（后测 24MHz 无输出）。因未备件等贸易商调货延误燃机点火约 11 小时。事后该厂规定：所有 Mark VI/VIe Simplex 机架按 1:1 建 VCMI 冷备台账，并要求每次大修做 VCMI 槽位接触点清洁与 LED 功能目视确认；TMR 机架虽可容忍单 VCMI 故障但也备 1 件全厂周转。
