描述
产品详情

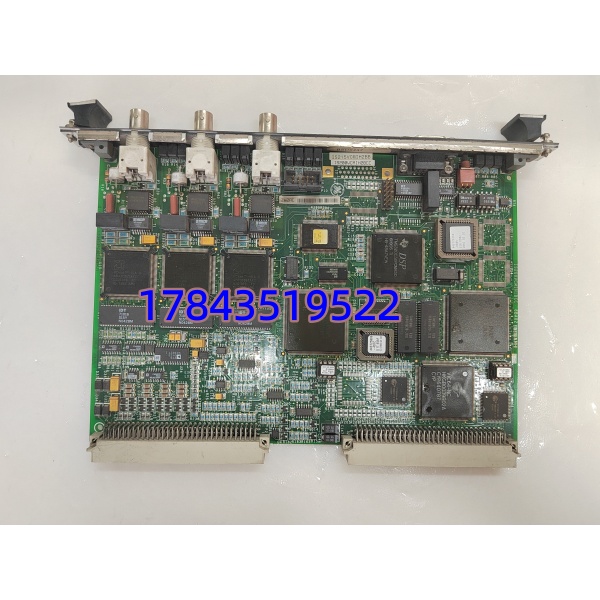

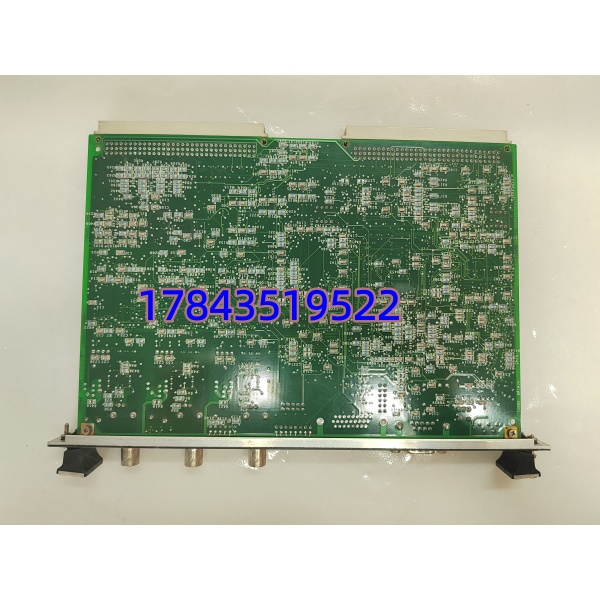

· 型号：IS215VCMIH2BB（VCMI Module，配套 IS200VCMIH2BCC 电路板组件）
· 品牌：GE Vernova / GE Energy（Speedtronic Mark VI 系统，振动部分源自 Bently Nevada 技术）
· 系列：Mark VI — VCMI（Vibration Condition Monitoring Interface）
规格参数
- 产品型号：IS215VCMIH2BB（完整 VCMI 模块含面板及背板连接器，核心 PCB IS200VCMIH2BCC）
- 适用系统：GE Mark VI（燃气/蒸汽轮机）、部分 Mark VIe 兼容模式（需确认机架类型）
- 模块类型：VCMI — 振动监测通信与接口卡，安装于 Mark VI 控制机架 I/O 槽位
- 总线接口：VMEbus（Mark VI 机架背板），与控制器 UC 卡通信
- 振动前端连接：经串行/以太网链路接 Bently Nevada TVM（Turbine Vibration Monitor）或经 3500 RIM/TDI 网关取数据（依工程组态）
- 以太网接口：2× RJ45 10/100Base-TX（EGD protocol 与 HMI/ historian 通信，部分版本支持 Modbus TCP）
- 通信协议：EGD（Ethernet Global Data）、Bently Nevada 专有振动数据封装、可选 DNP3
- 数据能力：传输稳态值（1X/2X 振幅相位、偏心、轴位置）及触发录波标志；动态波形通常由 System 1 经 TDI 直接取，VCMI 不负责大数据流传输
- 状态指示：前面板 OK / ERR / COM / LINK LED
- 冗余支持：可配双 VCMI 做 1:1 热备（依控制策略）
- 供电：通过 Mark VI 机架背板 24V DC（典型 18–30V DC），功耗约 8–12W
- 安装：插入 Mark VI I/O 机架指定槽位（通常与 UC 卡配对，不可随意占用模拟/数字 I/O 槽）
- 工作环境：0℃～+65℃（运行），-40℃～+85℃（存储），5%–95% RH 无凝露
- 认证：UL / cUL / CE，符合 IEEE / IEC 61010
- 配套软件：ToolboxST（Mark VI 组态）、System 1（振动分析，通常不直接组态 VCMI 而读 TVM/3500）
产品介绍
IS215VCMIH2BB（VCMI）是 GE Mark VI 透平控制系统中专用于接入机组振动监测数据的接口模块。它一头走 VME 背板与 Mark VI 控制器（UC 卡）对话，把轴振（X/Y）、瓦振、键相、偏心、慢滚动矢量等送进保护逻辑（如振动高跳机、偏心大禁冲转）；另一头经以太网或串行链接收 Bently Nevada TVM 或 3500 系统数据，同时允许 HMI/ historians 读取振动相关过程量。与纯控制 I/O 卡不同，VCMI 侧重”翻译”振动监测协议给控制器用。
坦白讲这卡故障率不算高但遇过以太网 PHY 老化导致振动值偶发”冻结”——换卡后控制器自动同步配置恢复。市面流通以 NOS 和测试合格拆机件为主。有一点要注意：IS215VCMIH2BB 必须与指定版本的 IS200VCMIH2BCC 电路板配套，且 ToolboxST 中 VCMI 固件版本需匹配工程最低要求，不同 H2BB / H2BC 后缀一般可互换但建议同型号采购降低风险。
应用场景与行业案例
我在现场处理过较典型的是：9F 燃机 Mark VI 柜报”VCMI Communication Lost”，轴振数值在 HMI 上保持最后一帧不动——查为 VCMI 以太网口链路闪断（柜内网线水晶头氧化），临时旁路线恢复后计划更换 IS215VCMIH2BB（板载 PHY 老化）。它解决的痛点是：老系统用 TVM 串口或 3500 RIM 并行口取振动值局限大，VCMI 用以太网把多通道稳态数据打包进 EGD，控制器和 System 1 各取所需，一根网线代替几十根模拟硬接线。
典型场景：
- 大型燃机/汽机 TSI 集成 — Mark VI 通过 VCMI 读 Bently TVM 或 3500+TDI 的轴振/瓦振/偏心/键相，参与跳机保护（振动高-高）及升速过程监视。
- 联合循环电厂 — VCMI 将 #1/#2 燃机及汽机侧振动数据汇入统一 Mark VI 控制网，HMI 做跨单元对比趋势。
- 老机组改造（Mark IV/V 升 Mark VI）— 保留 Bently 3500 或 TVM 前端，加 VCMI 把振动接入新控制器保护逻辑，避免全部更换 TSI。
- 工业汽机（炼化/造纸）— 小型马克六机架配 VCMI 做简易轴系监视与跳机连锁。
真实案例：
南方某 9E 燃机单轴机组，大修后热态冲转至 2000rpm 时 Mark VI 报”VCMI A Failed — Vibration Data Stale”，HMI 轴振指示冻结。确认 TVM 及 3500 侧数据正常（System 1 可看波形），判断 VCMI 模块内部以太网控制器挂死（该卡投运 10 年）。库房有同型号 IS215VCMIH2BB NOS 件，断控制柜适当闭锁警示后拔出旧 VCMI、插入新件——控制器自动重握手（VCMI 参数存在 UC 卡 NVM），约 40 秒 COM 灯绿、轴振数值刷新恢复，继续升速至全速暖机做临界转速捕捉无影响。保运主任说：”振动卡不像 DI/DO 天天动，但跳机保护靠它——多留一块同版本在电子间，比临时找服务商空运强。”
