描述
产品详情
· 型号：IS215UCVEM06A
· 品牌：GE
· 系列：Speedtronic Mark VI（UCV 控制器组），可下挂 Mark VIe 早期兼容机架（以 ToolboxST 工程版本为准）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | UCV Ethernet Module（UCV 主控的以太网通信+运算子卡，或双槽完整 UCV 控制器） |
| 适配机架 | IS200TBSOH VME 机箱、Mark VI 主控柜、与 IS215VPROH 保护模块、IS200 系 I/O 同柜 |
| 处理器 | 原版 300 MHz Intel Celeron（x86）；后期/VIe 批次有 850 MHz Pentium M 或 PowerPC 变体，以面标为准 |
| 内存 | 32 MB DRAM（原版）/ 128 MB Flash；后期批次 512 MB DDR2 + 2~4 GB CF（商家页混写，以实物 BIOS 为准） |
| 操作系统 | QNX Neutrino（Mark VI 原版）/ VxWorks 或 GE 定制 RTOS（VIe 升级批） |
| 以太网 | 2×RJ45 10/100Base-TX，跑 IONet/EGD/SRTP，可冗余分段 |
| 串口 | 1~2×RS-232（DB9 或端子，维护/刷固件/连老 CRT） |
| 其他口 | 部分批次带 USB、SVGA（本地诊断）、PMC 扩展槽 |
| 背板接口 | VME64 6U 双槽宽，主宰 IS200 I/O 模块轮询 |
| 背板取电 | 5 V DC @ 约 7 A（典型 20 W 级），由 VME 机箱电源供 |
| 冗余架构 | 支持 Simplex / Dual / TMR（三 UCVEM06A 配 VCMI 同步，2oo3 表决） |
| 指示 LED | PWR / RUN / FAULT / IONet A Active / IONet B Active / Disk |
| 热插拔 | 不支持。VME 主控板必须停 VME 机箱电源后更换，带电拔会打火烧背板、可能拖垮同机架 I/O |
| 组态软件 | GE ToolboxST / ControlST，固件与工程版本强绑定 |
| 工作温度 | -30~+65 ℃（原版宽温），0~60 ℃（后期商业温区） |
| 尺寸重量 | 6U VME 双槽宽，约 340×160×20 mm，0.9~1.0 kg |
| 生命周期 | Mark VI 系停产多年，UCVEM06A 原厂新件绝迹，市面全拆机/库存/认证再造 |
| 易混型号 | IS215UCVEH2AE（UCV 主卡本体，EM06A 是其以太网子卡或同槽组合件）、IS215UCVEM09A（扩展温区/接口增强版）、IS420UCVH（Mark VIe 新 UCV，不兼容 VME 老背板） |
产品介绍

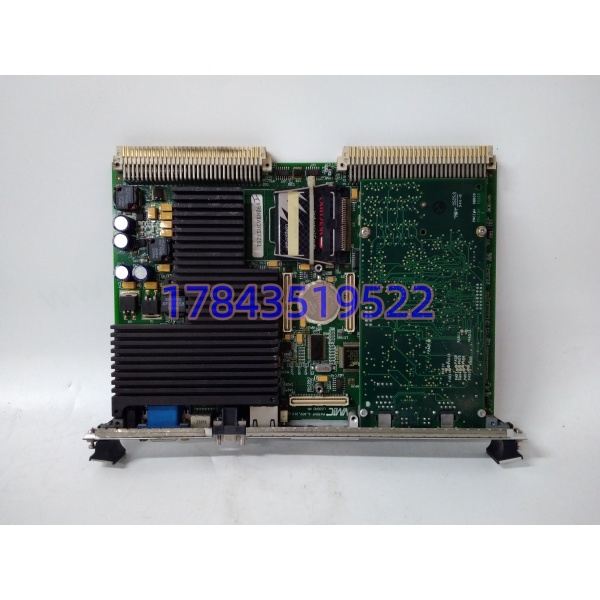

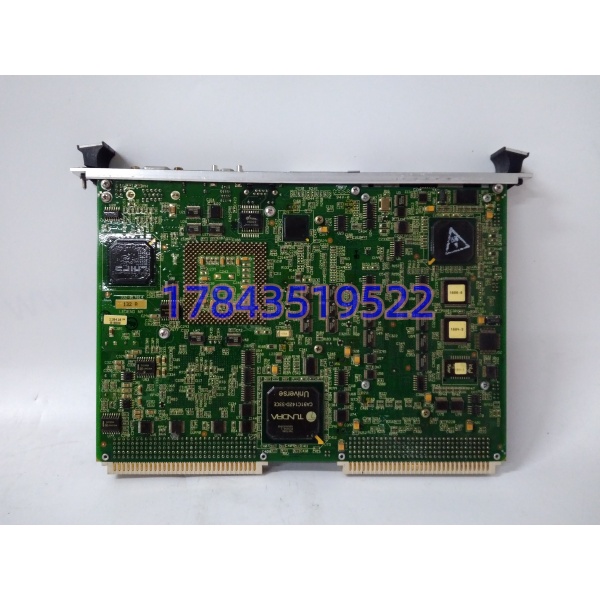

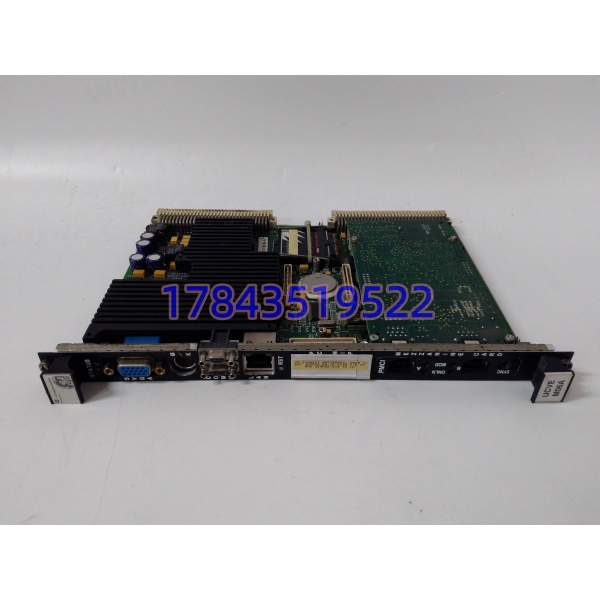

IS215UCVEM06A 是 Mark VI 燃机柜里”跑逻辑+出以太网”的那块双槽 VME 板。和上一轮 IC687BEM742（90-70 的 FIP 从桥）完全两回事：BEM742 是通信从属，UCVEM06A 是主控制器之一，VME 背板上它当总线主控，轮询 IS200AI/DI/DO 各板，前面板双以太网把速度/负荷/跳闸事件经 IONet 送给 HMI 和厂级 DCS。TMR 配置下三块 UCVEM06A 并行跑同一份燃机顺控，VCMI 板做 ±75 μs 级同步表决，单块死机另两块照跑，汽机不跳。
商家页把它描述成”Mark VIe 800 MHz PowerPC + 512 MB DDR2 + VxWorks”是拿后期批次或 IS420 系参数套过来——原版 EM06A 就是 300 MHz Celeron + QNX + 32 MB DRAM，买备件必须以实物面标下方固件标和 ToolboxST 识到的 FRN 为准，别拿商家页”升级版参数”当验收依据。坦白讲这板原厂随 Mark VI 一起进备件博物馆，市面拆机件第一杀手是板载纽扣电池（RTC 供电）耗尽导致 VME 上电自检卡 BIOS、CompactFlash/IDE 电子盘坏道、Celeron 散热片硅脂干裂。它的现场价值是”9F 燃机半夜 UCV A 报 Fault，B/C 两机 TMR 接手没跳机，窗口期停 VME 箱电，拔 A 留槽位，插同 FRN 的 EM06A，ToolboxST 下控制程序 20 分钟，三机重新同步”。
应用场景与行业案例
我在某 9F 联合循环电厂碰到过：Mark VI 主控三 UCV 配置，A 机 UCVEM06A 的 RTC 电池死了两年没人管，某次计划停机后上电，A 机卡在 BIOS 自检”Memory Test Fail”，ToolboxST 里 A 机状态 Permanent Fault，B/C 跑 TMR 没影响发电。但检修后做三机重新 Qualify 时，A 机始终进不了同步，查下来是拆机件商家发的 EM06A 固件 FRN 比原站低一级，IONet 握手后 VCMI 表决表拒绝加载。非计划停机不怕 TMR 降级，怕的是”备件 FRN 不对→检修后三机同步失败→启动前被迫降 Simplex 跑，API 612 审计挑刺”。
典型场景：
- 重型燃机启停：UCVEM06A 跑燃料行程、点火顺序、暖机/加速曲线，双以太网分 IONet A/B 段，一段交换机坏不影响 HMI 通讯。
- 汽机 ETS 伴生：Mark VI 柜里 UCV 兼算汽机超速保护逻辑，与 IS215VPROH 硬保护板分工（UCV 做顺控、VPROH 做硬件跳闸）。
- 水电/核电辅机：Mark VI 改型用在给水泵汽机控制，TMR 配置保辅机不跳。
- 老线保产：EPC 原图锁定 IS215UCVEM06A FRN xx.x，采购单只写””买回 EM09A（扩展温区版）或 IS420UCVH（VIe 新板），插 VME 老箱物理能插但 ToolboxST 工程不认。
- 备件陷阱：商家把”UCVEH2AE + EM06A 组合”拆开卖，单买 EM06A 没主 UCV 卡用不了。
真实案例：
东南亚某气电项目 2004 年 Mark VI，2022 年 A 机 前面板 IONet A 灯灭，ToolboxST 报”Ethernet PHY Degraded”。库房领出一块标”全新 IS215UCVEM06A”的库存，面标对，但 CompactFlash 电子盘是商家后焊的工业 CF 卡，里面没原站 OS 镜像，上电进 BIOS 后停”Missing OS”。退掉，找 GE 老渠道订带原 128 MB Flash 内容读取备份的拆机件（商家用编程器把原站 Flash 镜像克隆到新件），出厂带 ToolboxST 三机同步测试视频（A 机重入 TMR 表决 <2 min），窗口期 50 分钟换完，燃机冷启一次过。服务工程师说：” 这板，面标对不够，Flash 里 OS+控制程序+FRN 三位一体，少一个就得进 BIOS 重刷，现场没备份等于废铁。”
