描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商型号 | IS215UCVEH2AE |
| 商业订货号 | VMIVME-7614-132 |
| PCB版本号 | 350-017614-132 D |
| 处理器 | Intel Celeron 300MHz（Socket 370） |
| DRAM内存 | 32 MB 板载SDRAM（不可扩展） |
| 存储 | 16MB / 128MB CompactFlash（IDE接口） |
| 以太网口 | 2 × 10/100Base-TX RJ-45（前面板） |
| 串口 | 2 × RS-232/485（16550兼容） |
| VME总线 | VME64 32-bit，40 MB/s |
| 供电 | +5V DC（由VME背板提供，典型3.2A） |
| 外形尺寸 | 6U单槽 VME（约233×160mm） |
| 工作温度 | -30°C 至 +65°C |
| MTBF | > 250,000小时 @ 55°C |
| 操作系统 | QNX 4.25 RTOS（GE定制镜像） |
产品深度介绍

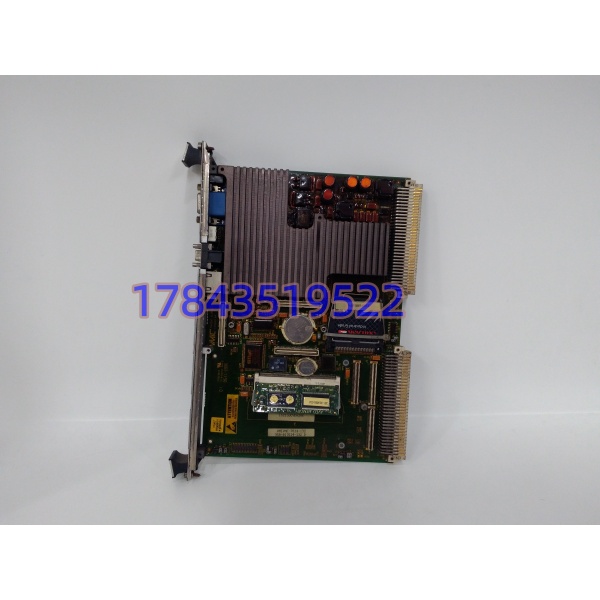

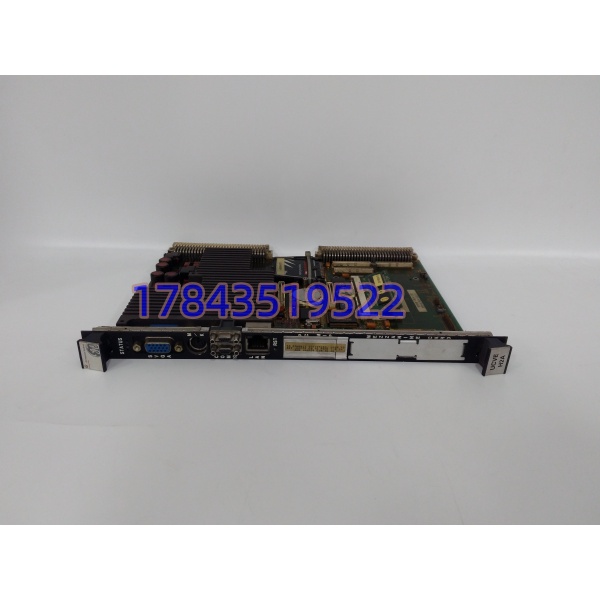

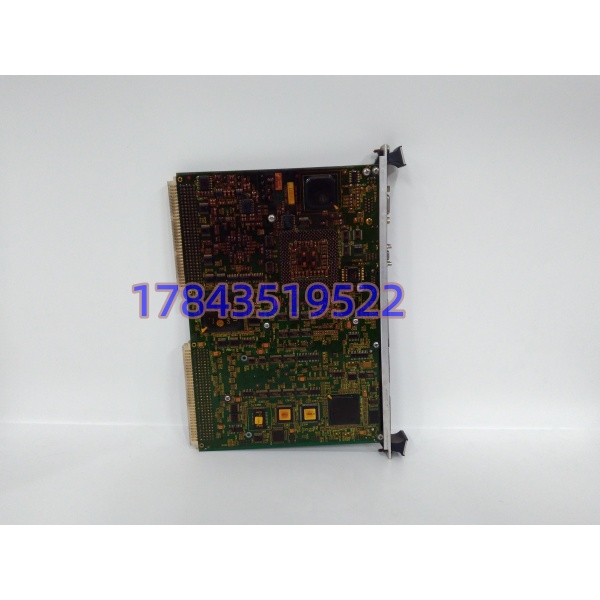

IS215UCVEH2AE（订货号VMIVME-7614-132）是GE Mark VI / Mark VIe Speedtronic涡轮控制系统的核心处理器板卡。它本质上是一块6U VME单板计算机，基于Intel 440BX芯片组和Celeron 300MHz处理器，搭载32MB板载SDRAM，运行GE定制的QNX实时操作系统。这块板卡承担的任务是：采集燃气轮机/蒸汽轮机的转速、温度、压力信号，执行调节阀控制算法，以及在检测到超速、振动超标等危险工况时触发紧急跳闸保护。两个型号编号的关系是：VMIVME-7614-132是原VMIC（后来被GE收购）的商业订货号，IS215UCVEH2AE是GE内部的备件编号，两者指向同一块PCB（350-017614-132 D），可以直接互换使用，无需更改跳线或固件。
为什么这块板子到今天还在市场上被反复采购？ 因为GE Mark VI/VIs系统在发电行业的存量极大——国内大量燃机电厂、联合循环电站用的就是这套系统。系统不换，备件就不能断。不过有一点需要注意：IS215UCVEH2AE是单网口设计的早期版本（准确说是双网口但只有一个用于DCS链路），如果需要双网冗余或更高的通信带宽，就要确认系统版本是否兼容，或者考虑升级到后续的UCVE版本。
应用场景与工程痛点
现场最怕的事
火电厂或者燃机电厂的控制间里，最怕听到的就是”Mark VI的CPU板红灯了”。前年冬天，华东某燃机电厂，一块IS215UCVEH2AE突然离线，值班工程师老赵凌晨三点被叫到现场。机柜前面板上的RUN灯灭了，ERR灯在闪——典型的CPU死机。他试着重新插拔，没用。拿备用板换上，程序重新下装，系统才恢复。后来一查日志，那板子在现场跑了快八年。
这块板子为什么在现场容易出问题？ 主要是两点：一是VME背板的金手指在高温高湿环境里容易氧化，接触不良会导致间歇性故障；二是板载的实时时钟电池（锂电，设计寿命约10年）用久了会亏电，掉电后程序就丢了。
典型应用场景
- 燃气轮机控制（Mark VI系统） – 执行转速调节、燃料阀控制、排气温度监测。这是IS215UCVEH2AE最主要的使用场景。燃气轮机对控制周期要求极高，300MHz的Celeron加上QNX的硬实时内核，能保证<10ms的扫描周期。
- 蒸汽轮机保护系统（Mark VIe） – 监测超速、轴向位移、轴承振动，任何一项超限就触发跳闸。在蒸汽轮机场景里，通常采用三块UCVE板卡做TMR（三取二）冗余。
- 压缩机/泵组控制（LS2100系统） – 大型管输压缩机和给水泵的控制。这类应用对控制器的可靠性要求次之，但对通讯协议的兼容性有要求——这块板子支持Modbus RTU和Modbus TCP，能和现场的仪表变送器直接对话。
- 老旧VME系统的升级替代 – 有些用户还在用更早的UCVH1或UCVH2系列板子。需要提醒的是：不能直接替换UCVH1，接口定义不兼容，要换就得连背板一起换。
- 电厂DCS与PLC系统集成 – 通过以太网口和EGD协议，把Mark VI的数据送到上层DCS（比如ABB、Emerson、Foxboro的系统）。这块板子的两个网口分工很明确：一个接DCS链路（EGD协议，2kHz更新率），一个接工程师站做诊断。
一个真实的抢修案例
去年秋天，东北某热电厂的Mark VI系统突然报警——板上的网口通信丢失。值班员小周把问题上报后，厂里查了备件库，没有。问GE原厂，说排产要6-8周。
问题是，那台汽轮机是供热主力，冬天快到了，停机检修窗口只有一个礼拜。
采购那边找了好几家备件商，最后从深圳调到一块测试好的板子。顺丰航空第二天就到了现场。小周把旧板子拆下来，金手指用橡皮擦清理了一下（照片发给技术支持的老师傅，师傅说旧板子可能还能用，金手指氧化导致的接触不良），新板子插上，程序用ToolboxST重新下装，系统恢复。
事后总结了两条教训：
- 这类VME板卡，手边至少备一块，别等坏了再买
- 拆旧板子前，先拍照记录DIP开关和跳线位置（这块板虽然没有复杂的DIP配置，但网口IP地址和串口波特率得记下来）
