描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 完整型号 | IS215UCVEH2AE（属 UCVEH2A 家族，后缀 AE/AF/AM 功能兼容，固件版本有差异） |
| 制造商 | General Electric – Energy (原 GE Power / 现 GE Vernova) |
| 系统平台 | Speedtronic Mark VI / Mark VIe（VIe 需对应固件支持，部分早期版本仅限 Mark VI） |
| 处理器架构 | 工业级 32-bit RISC / x86 嵌入式（依生产批次），运行 QNX 实时操作系统 |
| 背板总线 | VME64 (VMEbus Slave/Master)，与 IS200 系列 I/O 板、终端板通信 |
| 以太网接口 | 2 × 10/100Base-TX RJ45（EGD、Modbus TCP、HMI/ToolboxST 连接） |
| 串行接口 | 通常 2 × RS-232/RS-485（调试口 / 与旧设备通讯，依固件配置） |
| 状态指示 | 多组 LED：RUN / ERR / LAN Link/Act / BOOT 等，用于快速诊断启动状态 |
| 启动介质 | 板载 Flash + Battery-Backed SRAM（应用代码由 ToolboxST 下载） |
| 工作温度 | 0°C ~ +60°C（控制柜内环境，典型安装在 Mark VI 主机架 UCVE 槽位） |
| 供电方式 | 由 Mark VI 机架专用电源模块通过背板供给（通常 +5 VDC / ±12 VDC VME 标准） |
| 固件依赖 | 需匹配 ToolboxST 工程文件版本；不同后缀(AE/AF/AM) 固件不完全互换，需刷写 |
| 认证 | CE / UL / CSA（依出厂批次铭牌标注） |

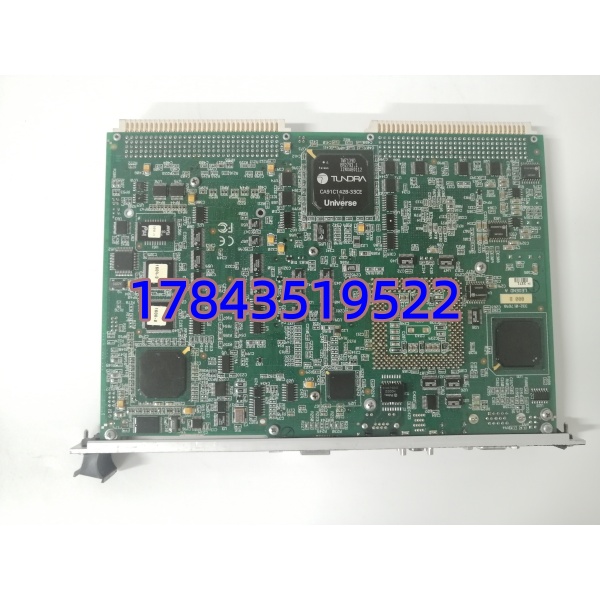

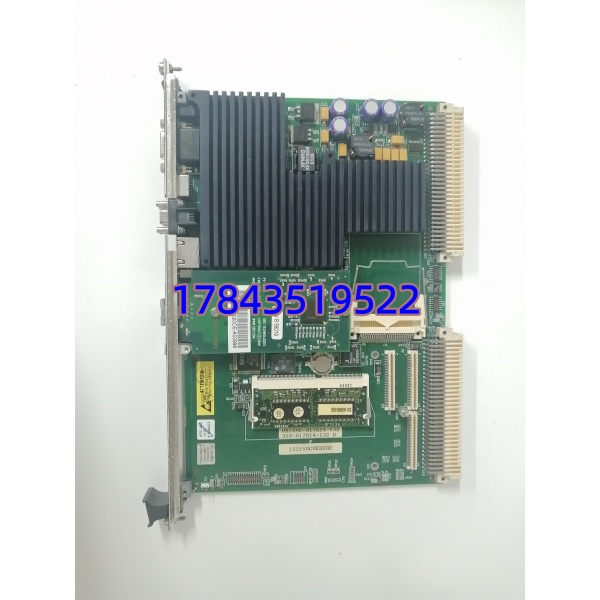

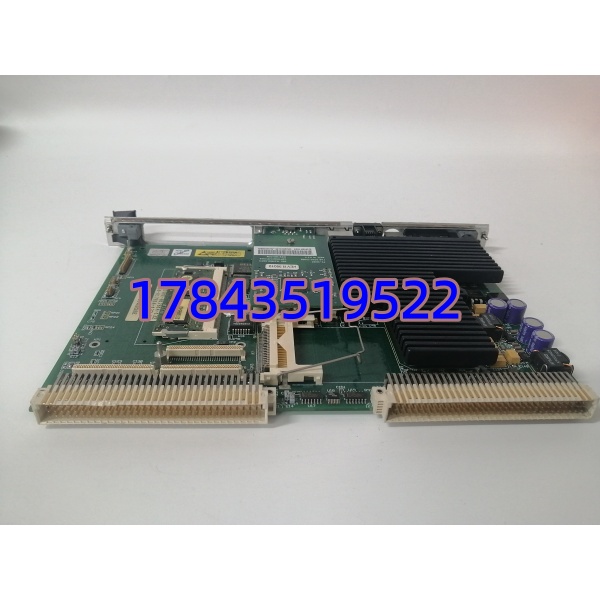

产品深度介绍
换过 Mark VI 控制柜的人都知道，UCVE 模块就是整套燃机控制逻辑的”大脑”。IS215UCVEH2AE 插在 Mark VI 主机架最左侧 UCVE 专用槽位，上电后从 Flash 装载 QNX 内核和应用代码，再通过 VME 背板轮询所有 IS200 I/O 板（AI/AO/DI/DO/TC/RTD 等），同时把机组状态经双以太网口送给 HMI 和操作员站——简单说，它挂了就得停机。
这板子相比早期的 UCV 系列多了双以太网口，支持 EGD（Ethernet Global Data）直接跟 GE 的 HMI/历史站通讯，不用额外加通讯网关。现场实测启动扫描周期在 ms 级，冗余配置下主备切换对工艺影响极小。老实讲，Mark VI 这套架构在 2000 年代初算很超前，这也是为什么那么多电厂燃机跑了二十年还在用——UCVE 稳，但原厂停产之后，靠谱的测试品越来越难找。我们出货前会在 Mark VI 仿真架上做完整上电、VME 握手和以太网 ping 测试，确保不是”亮灯就发货”的盲盒。
应用场景与行业案例
控制柜里一块 UCVE 突然 ERR 灯常亮、无法与 HMI 建立 TCP 连接——这是 Mark VI 系统最常见的一类突发故障。老旧电厂尤其多发，电容老化或 NVRAM 电池失效都会导致无法引导。一旦 UCVE 瘫了，操作员站全灰屏，燃机自动切至后备模式或直接停机。
典型应用场景：
- 联合循环/燃煤电厂 — 燃机或汽机 Mark VI 主控
作为控制核心管理启动顺控、保护跳闸逻辑、转速/负荷调节。双以太网分别接控制网和厂级数据网。
- 油气田压缩机组 — 离心压缩机 Mark VIe 简化架构
部分 VIe 小型化柜仍用 UCVEH2A 系列做主站，配少量 I/O 包，适合撬装机组。
- 石化自备电厂 — 老厂延寿改造
原系统 Mark VI 运行超 15 年，计划性更换 UCVE 做预防性维护，避免非计划停机。
- 船舶/海上平台 — LM 系列航改燃机
空间受限但对可靠性要求极高，UCVE 冗余配置是标配。
案例：去年秋天沿海某 LNG 接收站，#1 燃机 Mark VI 柜 UCVE 模块上电后 RUN 灯不亮、ERR 常红，ToolboxST 连不上。原厂答复停产调货 10 周起。采购半夜联系我们，确认型号后缀兼容（AE→AF 可接受），我们有一块 AE 经测试刷好同大版本固件。顺丰发出，次日到现场插入机架、下载工程，系统恢复正常。事后该厂把 IS215UCVEH2AE 列入 A 类战略备件清单。
