GE IS200VTURH2BAC 涡轮控制卡 | Mark VI 速度监测模块 现货供应

描述

关键技术规格

产品深度介绍

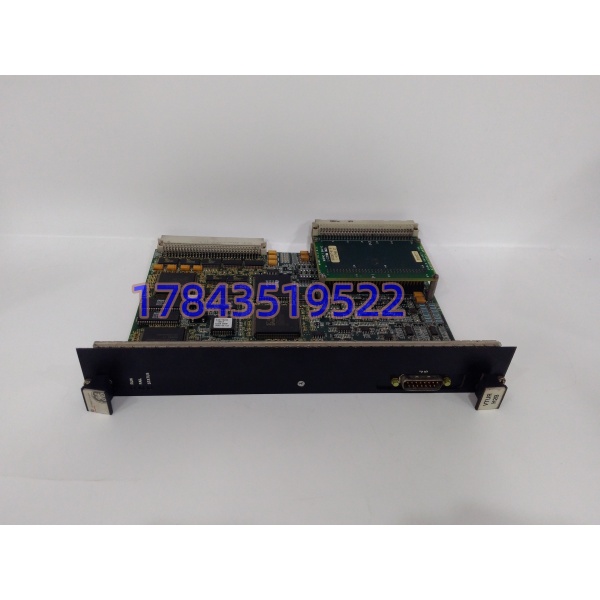

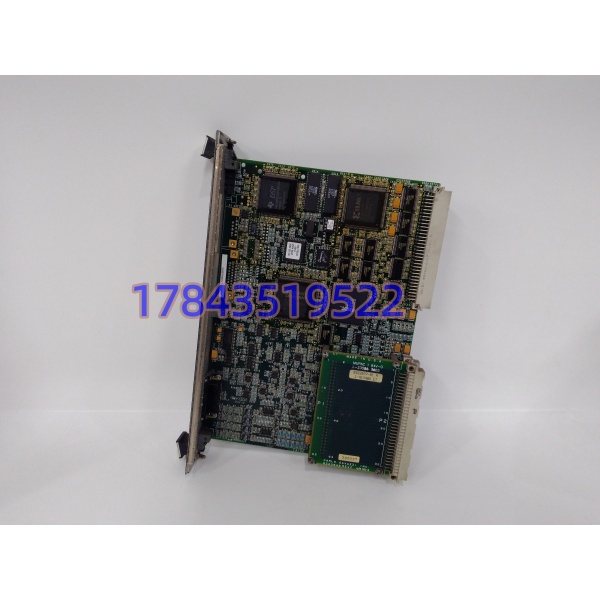

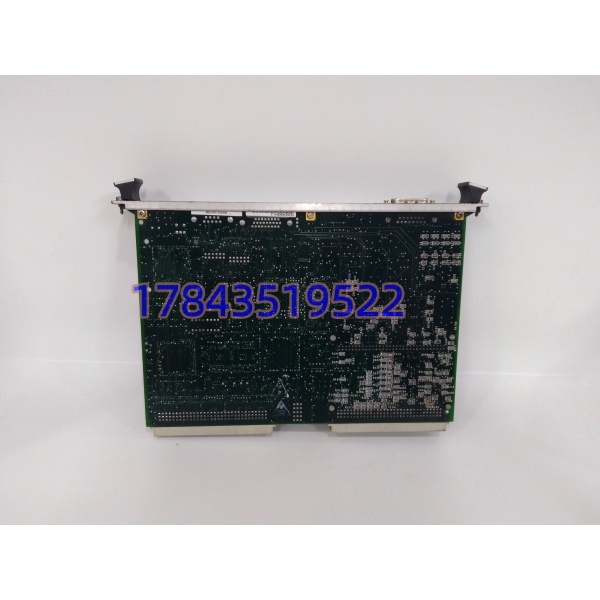

GE IS200VTURH2BAC 是通用电气 Mark VI Speedtronic 透平控制系统中负责速度监测和超速保护的核心模块。在燃气轮机和蒸汽轮机运行中，转速失控是最高风险的事故之一——一旦超速，转子可能直接飞出机匣，后果不堪设想。这块卡就是专门守这道防线的。

它通过处理来自磁阻传感器的脉冲信号实时监测透平转子转速，采用双通道独立测量架构，两个通道的信号相互校验，避免单点故障导致误判或漏判 。当检测到转速超过设定值（通常设为额定转速的110-120%），模块会在10毫秒内触发继电器输出，切断燃料或蒸汽供应，把转子拉住 。

和通用型转速计最大的区别在于，IS200VTURH2BAC 是直接嵌在 Mark VI 系统的 VME 机架里的，和系统中其他保护卡（如 TTUR、TRPG、DTUR）通过背板直接通信，不需要额外的信号转换或接线，响应速度比外挂设备快一个量级 。另外它的信号调理电路专门针对磁阻传感器做了优化，0.5Vpp 到 200Vpp 的宽信号范围，不管是低速盘车还是额定转速都能稳定捕捉 。

应用场景与行业案例

为什么这东西不能省？

说句不好听的，透平超速保护是最后一道物理防线。控制系统再智能，逻辑再完善，总有极端工况——比如发电机跳闸甩负荷，蒸汽阀门万一卡住关不严，转速瞬间就往上窜。IS200VTURH2BAC 的任务就是：在控制器反应不过来或者失效的时候，靠独立的硬件回路直接切断能源。

干过电厂的都懂，超速保护系统要求“独立性”——保护回路不能依赖控制器本身，否则控制器出问题保护也跟着完蛋。这块卡有自己的设定点、自己的继电器、自己的信号处理路径，跟控制回路是两套东西。

典型应用场景

1. 燃气轮机 – 超速保护
   燃机转速高达3000转/分（工频）甚至更高，甩负荷瞬间转速飞升以秒计。IS200VTURH2BAC 监测转速信号，超速即触发跳机，切断燃料阀和进气导叶。
2. 蒸汽轮机 – 危急保安器电气备用
   传统汽轮机有机械飞锤式的危急保安器，但机械装置有卡涩风险。IS200VTURH2BAC 作为电气超速保护的备用通道，响应比机械快得多，双重保护更稳妥。
3. 压缩机 – 驱动机透平超速保护
   大型离心压缩机如果由透平驱动，驱动机超速同样危险。这块卡也用于这类旋转机械的速度监测和跳机保护。
4. 发电机组 – 并网前的转速同步
   机组并网前需要调整转速与电网频率一致（50Hz对应3000转），这块卡提供的精确转速信号是同期装置判断合闸条件的重要依据。

一个差点出事的现场

去年华东某燃机电厂，大修后的机组做超速试验。试验按规程做，到108%额定转速时，电超速保护该动作了——结果没反应。值班的老赵盯着转速表，指针还在往上走，再往上就到机械跳闸值了。

赶紧手动打闸停机。事后检查，发现保护卡的前端传感器线缆被机务专业的兄弟不小心压扁了，信号线对地短路，传感器过来的脉冲信号幅值不够，模块根本没收到有效转速数据。

换了根屏蔽双绞线重新布线，再试，超速保护动作正常。老赵说了一句话很实在：“试验就是干这个用的——真到了运行中超速，你根本没机会补救。”从此他们规定，超速保护系统的传感器线缆走独立的线槽，任何其他专业动线槽必须经过热控专业签字确认。
