描述
关键技术规格
| 参数名称 | 参数值 |
|---|---|

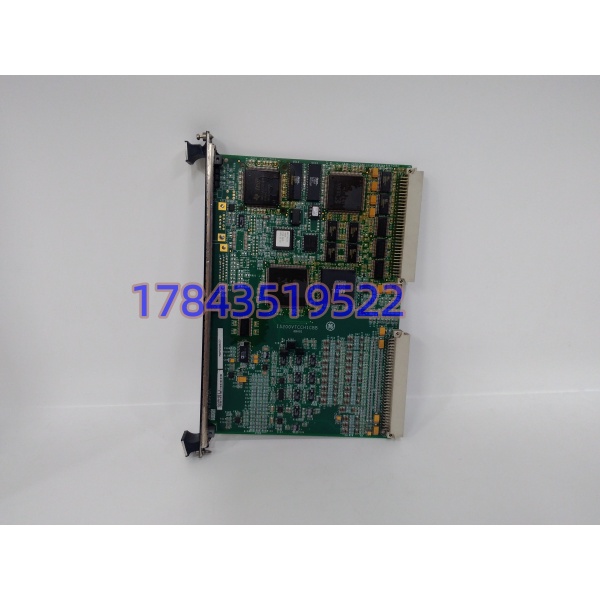

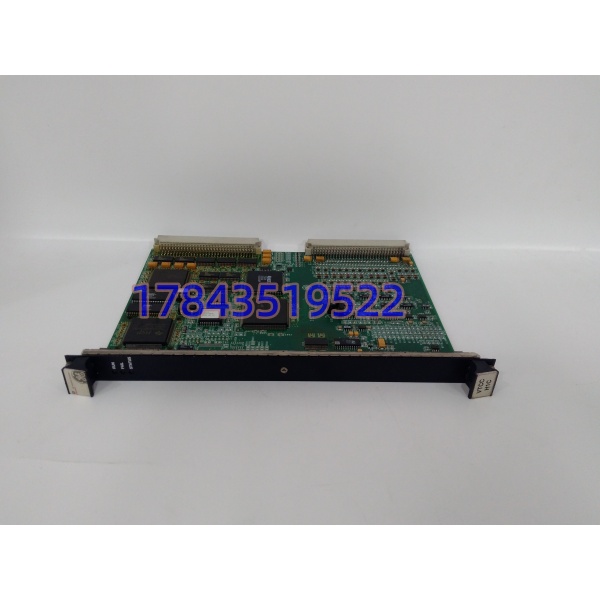

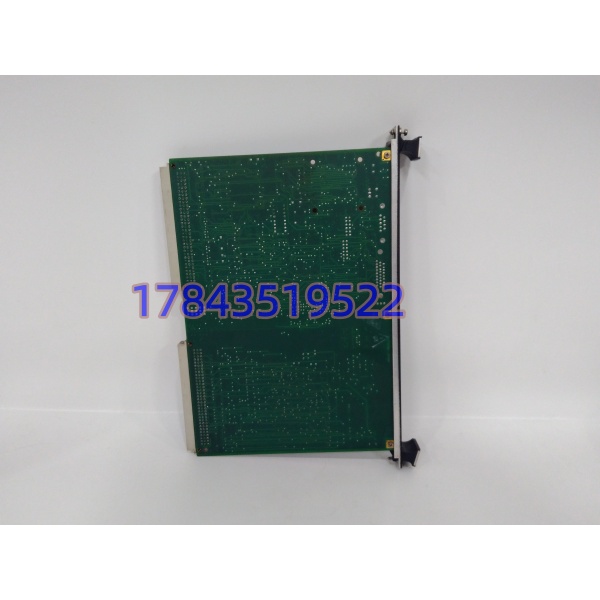

| 产品型号 | IS200VTCCH1CBB |
| 制造商 | GE (通用电气) |
| 所属系列 | Mark VI / Mark VIe Speedtronic |
| 产品类型 | 热电偶输入板 |
| 输入通道数 | 24路 |
| 支持热电偶类型 | E、J、K、S、T、B型 (可接地或不接地) |
| 信号输入范围 | -8 mV 至 +45 mV |
| 测温精度 | ≤0.1°C |
| 最大热电偶线缆距离 | 300米 (双向电缆最大电阻450Ω) |
| 架构设计 | 三重冗余 (TMR)，支持单点故障容错 |
| 核心处理器 | DSP TMS320C32PCMA50 + Xilinx Spartan XCS30 FPGA |
| 通信接口 | VME背板总线，支持以太网/串行通信 |
| 工作温度 | -20°C 至 60°C (部分来源标注-40°C至70°C) |
| 电源电压 | 24V DC |
| 状态指示 | 3个LED指示灯 (运行/故障/状态) |
| 安装方式 | Mark VI标准机架插槽，前面板螺钉固定 |
产品深度介绍
GE IS200VTCCH1CBB 是通用电气 Mark VI Speedtronic 系统中的一块高密度热电偶输入板。它专为燃气轮机和蒸汽轮机的多点温度监测而设计，属于GE著名的Speedtronic涡轮机控制系统的核心组件之一。该系统的硬件和软件设计均以涡轮机最优性能为目标，在关键控制环节提供三重冗余（TMR）备份。
这块板子的核心任务是把现场各类热电偶的毫伏级信号转换成控制系统能识别的数字信号。它最多支持24路热电偶输入，兼容E、J、K、S、T等多种类型，传感器可以安装在距控制柜300米远的位置。板载的Xilinx Spartan FPGA和DSP处理器完成信号调理、冷端补偿和模数转换，精度能做到0.1°C以内。
IS200VTCCH1CBB 的核心价值在于其高密度集成与TMR冗余架构。一块板卡处理24个温度点，省去了大量外部变送器和端子排，机柜空间和布线工时都能省不少。更重要的是，Mark VI系统的三重冗余设计意味着即使单个模块或通道出现故障，系统仍能维持正常运行，这对连续发电的电厂来说价值巨大。此外，板卡的抗电磁干扰设计支持长达300米的热电偶信号稳定传输，非常适合透平本体到控制室距离较远的现场布局。对于正在使用GE Mark VI/V
应用场景与行业案例
工程痛点描述
燃气轮机的排气温度分布，直接反映了燃烧室的工作状态。一台9E燃机有十几个到几十个排气温度测点，分布在透平进口圆周上，任何一个点的异常都可能意味着燃烧筒或透平叶片出了问题。以前有个项目，某电厂燃机频繁报”排气温度偏差大”，每次排查都折腾半天——24路热电偶信号，有的飘、有的断、有的接地，维护人员拿万用表挨个量，半天工夫就没了。后来发现是某块VTCCH板卡的冷端补偿通道老化，换了块新板子，问题当场解决。但那天损失了多少发电量，没人敢算。
典型应用场景
- 燃气-蒸汽联合循环电厂 – 燃机排气温度监测
GE 9E、9F、6B等机型标配。排气温度分散度是燃机控制的核心参数，IS200VTCCH1CBB通过24路K型热电偶采集透平进口温度分布。运行人员盯着这组数据判断燃烧是否均匀、有无火焰筒过热倾向。一旦某几个点偏差超限，控制系统自动调整燃料分配或报警停机保护。 - 蒸汽轮机 – 主蒸汽温度和缸体温度监测
超临界机组的蒸汽温度接近600°C，用的是S型或B型热电偶。IS200VTCCH1CBB支持这两种类型的直接接入，不需要额外配温度变送器。缸体法兰温差、上下缸温差这些关键参数，都靠这块板子。 - 石油化工 – 裂解炉炉管温度监测
乙烯裂解炉的炉管温度高达1000°C以上，用的是B型热电偶。IS200VTCCH1CBB的宽量程和抗干扰设计，适合这种高温强辐射的环境。一个炉子几十根炉管，板卡的高密度输入优势体现得淋漓尽致。 - 压缩机组 – 轴承温度在线监测
离心压缩机的径向轴承、推力轴承温度一般用K型或T型热电偶。可以安装在机组本体接线盒内，信号通过VME总线直接送入Mark VI控制器参与联锁保护。
真实案例
案例：南方某燃机电厂排气温度分散度异常排查
去年夏天，珠三角某燃机电厂的运行人员发现，一台PG9171E燃机在满负荷时，排气温度的分散度曲线出现异常波动——圆周上24个测点中有2个点明显偏低。值班工程师一开始怀疑是热电偶老化，换了新的探头，问题照旧。
后来检修班长老李留了个心眼，他把VTCCH板卡上对应那两个通道的接线和相邻通道对调了一下。结果发现，故障跟着通道走——不是热电偶的问题，是板卡那两路通道的信号调理电路出了问题。
老李查了运行记录，这块板子已经在高温机柜里连续运转了9年。他打电话过来问有没有现货，我当天下午从仓库调了一块发过去。第二天早上到货，换上之后，分散度曲线恢复正常。
事后老李把换下来的旧板子拆开看了一下，发现那两路通道的滤波电容鼓包了。”高温环境下，电解电容的寿命也就七八年。”他在电话里跟我聊，”这种在役机组的关键备件，真不能等到坏了才去买。”后来他们厂里定了规矩：运行超过8年的VTCCH板卡，统一提报备件计划，每年轮换储备两块
