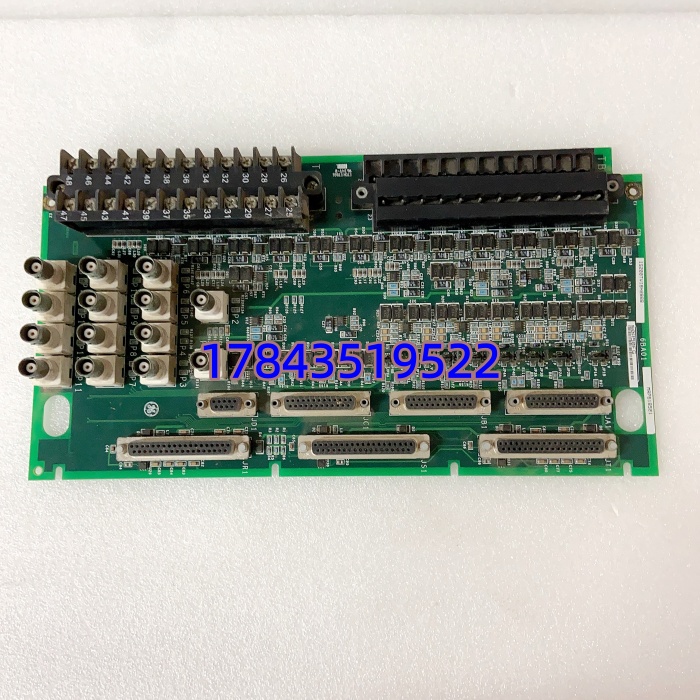

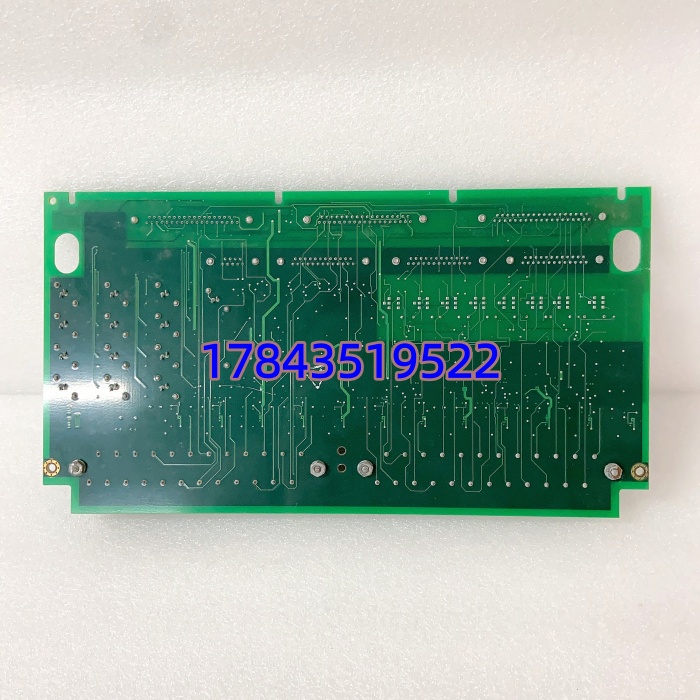

GE IS200TVIBH2BBB | Mark VI 振动信号端子板(TVIB)

描述

产品详情

· 型号：IS200TVIBH2BBB

· 品牌：GE (General Electric)

· 系列：Speedtronic Mark VI / Mark VIe — TVIB 振动端子板

规格参数

• 产品类型：振动输入端子板(TVIB — Turbine Vibration Input Board / Terminal Board)
• 适用系统：GE Mark VI 及 Mark VIe 燃气/蒸汽轮机控制系统，配合 VVIB 振动输入模块使用
• 输入电源：由配对的 VVIB 模块经背板提供 -28 VDC
• 探头激励输出：板载稳压 -23 VDC ~ -26 VDC（典型 -24V），带短路保护，供电涡流探头
• 连接器：14个插头连接器(J1~J14，接 VVIB 带状电缆及探头信号)，2个大型编号螺钉接线端子(现场电缆接入)
• 跳线配置：成对跳线开关用于选择信号回路/探头类型配置（无电位器，出厂无需校准）
• 兼容探头类型：Bently Nevada Proximitor(电涡流位移)、Seismic(地震式)、Accelerometer(加速度计)、Velomitor
• 通道数：最多支持 4~8 路振动探头接入（具体取决于 VVIB 配置及电缆定义，需核对原系统 I/O清单）
• 工作温度：-30°C ~ +65°C（带 conformal coating 版本适应高湿/粉尘环境）
• 安装方式：通过螺栓固定在 Mark VI 机架或独立 DIN 导轨安装板，用 20~40pin 扁平电缆连接 VVIB
• PCB 防护：H2BBB 后缀 = 带工业级敷形涂层(conformal coating)，抗潮湿/盐雾/粉尘
• 尺寸/重量：约 26.2 × 18.8 cm，≈0.3 kg（需核对机柜开孔）

产品介绍

IS200TVIBH2BBB 是 GE Mark VI/Speedtronic 系统中的振动端子板(TVIB)，本身不带 CPU，作用是在现场振动探头(Bently Nevada 电涡流/速度/加速度传感器)和 VVIB 振动输入模块之间提供可靠的接线接口与基础信号调理。它通过扁平电缆与 VVIB 模块物理配对，从 VVIB 取 -28V 并为电涡流探头提供稳定的 -24V 恒流激励，原始动态/静态信号经端子板送入 VVIB 进行放大、滤波及 FFT 分析，最终参与跳闸保护逻辑。

坦白讲，这块板最大的坑不在它本身而是”漏配”——现场振动探头乱接在普通端子排上会引入严重工频干扰导致假跳机，TVIB 的设计就是解决这个：专用屏蔽走线、独立模拟地、与 VVIB 严格阻抗匹配。H2BBB 版本带敷形涂层，电厂汽机岛高温高湿环境建议只收带涂层的批次。

应用场景与行业案例

痛点切入

我在现场遇到过机组大修后振动通道数值漂移，查了两天发现是原先用普通端子排转接电涡流探头，-24V 激励受柜内变频器共模干扰，间隙电压漂移触发”轴振大”报警跳机。换回 TVIB 端子板 + 屏蔽层单端接地后问题解决。停机代价——300MW 机组误跳一次，调度罚款 + 重新并网损失轻松超六位数。

典型场景

• 燃机/汽机轴振监测(Mark VI TMR 架构)：直接对接 Bently Nevada 3300 系列 Proximitor，非它不可因需匹配 VVIB 模块定义的 J-plug 引脚定义及 -24V 激励回路。
• 发电机/励磁机轴承座振动(速度传感器)：TVIB 提供正确的输入阻抗匹配与屏蔽端接，减少高频噪声耦合。
• 海上平台/化工厂高腐蚀区：选 H2BBB(带敷形涂层)版本，普通裸板两年就氧化断路。
• 老厂 Mark VI 系统改造保留原有 VVIB：TVIB 是 VVIB 唯一指定配套端子板，不能拿通用端子排替代。

真实案例

南方某 9F 燃机电厂，#2 燃机 Mark VI 系统报”X/Y向轴振通道故障”，半夜两点我赶到。拆柜发现上一任维护用普通凤凰端子飞线接 3300 Proximitor，-24V 激励线压在端子排最外侧，柜内靠近大电流动力线，间隙电压随负荷摆动。临时用库存 IS200TVIBH2BBB 更换原自制端子排，按 GE 图纸重校探头间隙电压(典型 9~11V DC 静态)，通道 OK 报警消失，清晨顺利冲转。老师傅感慨——省两百块端子钱，赔了一夜抢修。
