产品详情

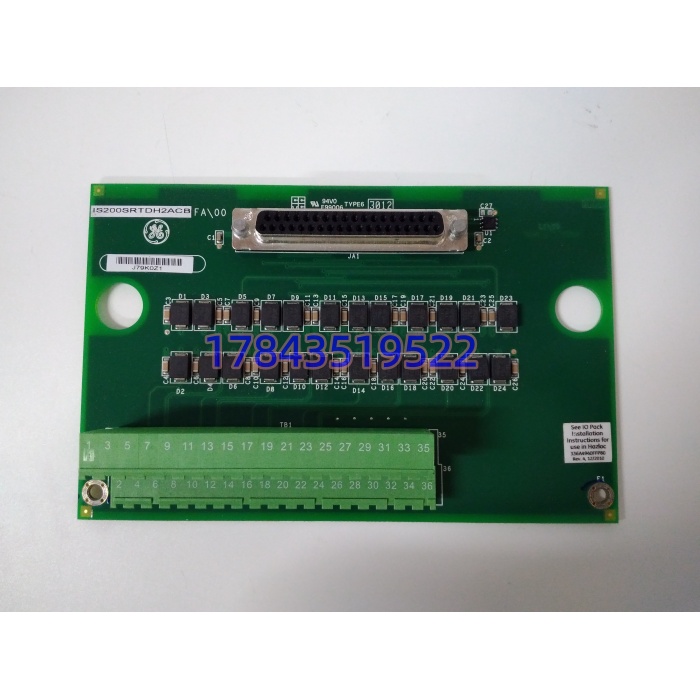

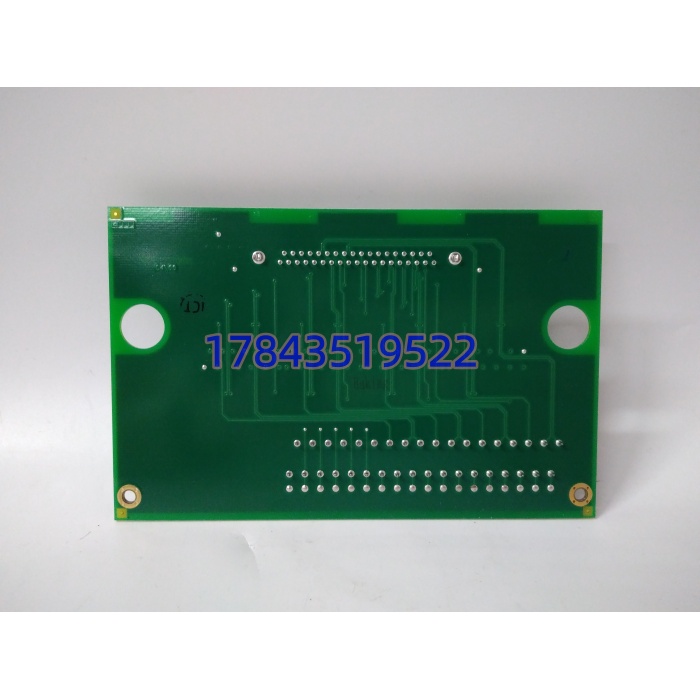

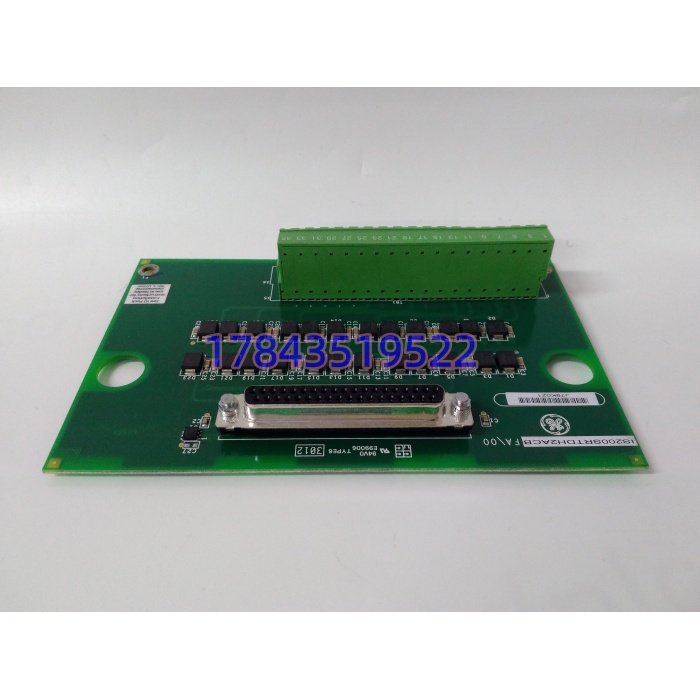

· 型号：IS200SRTDH2ACB
· 品牌：General Electric
· 系列：Speedtronic Mark VI（SRTD 子类）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark VI Simplex RTD 输入端子板 | 无源，配合 PRTD I/O 包工作 |
| 通道数 | 8 路 RTD（2 线或 3 线） | 不支持 4 线需查 PRTD 固件许可 |
| 传感器类型 | Pt100（100 Ω @0℃）为主，Pt1000 依 PRTD 配置 | 恒流激励由 PRTD 包给出（典型 5–10 mA） |
| 端子配置 | 36 点螺钉端子，分 2 块各 18（TB1/TB2） | 镀银端子，白字 1–36 编号 |
| 背板连接 | 1×DC-37 针直角连接器（上边沿） | 送 PRTD 包，非以太网 |
| 板载电路 | 电阻+电容+24 颗二极管排布，高频 EMI 抑制 | 无运放、无 ADC |
| 跳线 | 无用户跳线（量程/线制由 PRTD 包组态+端子接法决定） | 严格来说改线制不改跳线 |
| 安装 | DIN 导轨（TS35）或平板螺钉 | 控制柜端子区 |
| 供电 | 无独立供电，背板连接器随 PRTD 包取电 | 自身被动件 |
| 工作温度 | 0~60 ℃（Mark VI 手册值），个别渠道标 -40~+70℃ 指存储/宽温批 | 以原厂手册为准 |
| 湿度 | 5~95% RH 非冷凝 | — |
| 尺寸/重 | 约 167×148×55 mm / 0.5–0.6 kg | — |
| 涂层 | 工业三防 Conformal Coating | ACB 后缀含修订与涂层定义 |
| 合规 | CE、UL，随 Mark VI 体系 | 单板不出 SIL 证 |
产品介绍
从场景痛点切：在某次 PG6581B 大修里碰过一回，轴承回油 8 支 Pt100 里有 2 支在 Mark VI 画面上同步跳 ±4 ℃，查 PRTD 卡没问题，最后扒到 IS200SRTDH2ACB 端子块第 19–24 脚螺钉扭矩衰减、屏蔽层在 SRTD 上被前任改成两端接地，共模把毫欧级 RTD 信号拖出锯齿。这块板不“算温度”，但它要是端子氧化一层、屏蔽接法违背 GE 手册，上游 PRTD 再准也救不回轴承温度分布——而轴承温度直接卡汽机遮断值和升速率，不是闹着玩的。
供应链上 IS200SRTDH2ACB 属于 Mark VI 停产尾期 B 类偏 A 件：本身单价低于 PRTD 卡，但缺一块会让 8 路温度点集体失联，停机等件 8~16 周。TCO 不在板子钱，在“36 点里坏 1 点”的隐蔽性——很多厂把它当普通端子排忽略备货，等全柜温度点灰了才急调。严格来说，它只在 DC-37 连接器针序与现网 PRTD 包线束一致、且现场 2 线/3 线接法与该板端子定义对齐时继承标称噪声抑制性能；拿普通接线端子排替它，EMI 抑制网络没了，汽机厂房变频电缆旁跑长线 RTD 必飘。IS200 前缀决定它只认 Mark VI，别拿去插 Mark VIe 的 IS210 端子架。
应用场景与库存策略
RTD 端子板最阴的故障不是“通道坏”，是“8 路温度低频漂、升负荷时飘得厉害”，查到最后常在 SRTD 的端子扭矩或屏蔽接地，万用表量通断全绿，示波器挂 PRTD 端反而看不出端倪。
- 燃机轴承/回油/排气缸温度归集（PG6000/9000 系 Mark VI 柜）：单柜 1~2 块 SRTD 承 Pt100；建议按“每 2 台同型机留 1 件冷备+中心库 1 件”锁 H2ACB 同后缀，不备 H2A 老修订免线序差异。
- 汽机推力瓦/支撑瓦温度：SRTD 把 Pt100 次级汇到 PRTD；建议备件入库前用万用表+毫欧源做“每端子通断+36 点间绝缘”，别只做亮灯测试。
- 老装置 Mark VI 延寿项目（运行 >15 年）：端子弹簧片疲劳比 PCB 坏得更早；建议对运行超 12 年机柜每次大修做“端子扭矩复紧+屏蔽接地重查”，备件按 LTB 心态收 1~2 件同后缀。
- 多机共享池：CMMS 编码必须带完整“IS200SRTDH2ACB”且挂属性“后缀 ACB / DC-37 针序 / 配 PRTD 包型号”，只写 SRTD 等于无效 BOM。
- 改造过渡：新项目别再选 Mark VI，直接 Mark VIe（IS220PRTD+IS210 端子架）或 TMR 新架构；现网延寿 >3 年才备，否则改造后整批呆滞。
真实案例：2022 年某联合循环厂 #1 燃机 Mark VI 柜，大修后点火升负荷到 70 MW，1 号轴承回油 8 支 Pt100 里 3 支周期性跳变，温度分布算法把润滑油分配阀往反方向调，遮断余量被挤薄。维护班换 PRTD 卡、清 VCMI 无果，库存写“SRTD 有 1 件”调来是 IS200SRTDH2A（老 H2A 修订，DC-37 针序在第 30 脚定义有差异），插上 2 路恢复但另 1 路仍漂——最后发现老件端子块 18 点里第 7 脚内部过孔裂纹，照手册重压线无效。代理从美国调 H2ACB 原厂库存件 14 天到，前后误工期 22 小时，按启机耗油+限负荷折算约 50 万。事后把 BOM 锁成“IS200SRTDH2ACB / DC-37 针序附照片 / 配 PRTD 包型号”，并把 SRTD 端子扭矩列入每次启机前必检——RTD 端子板不是接线排，36 点扭矩和屏蔽单点接地就是隐性组态。
