产品详情

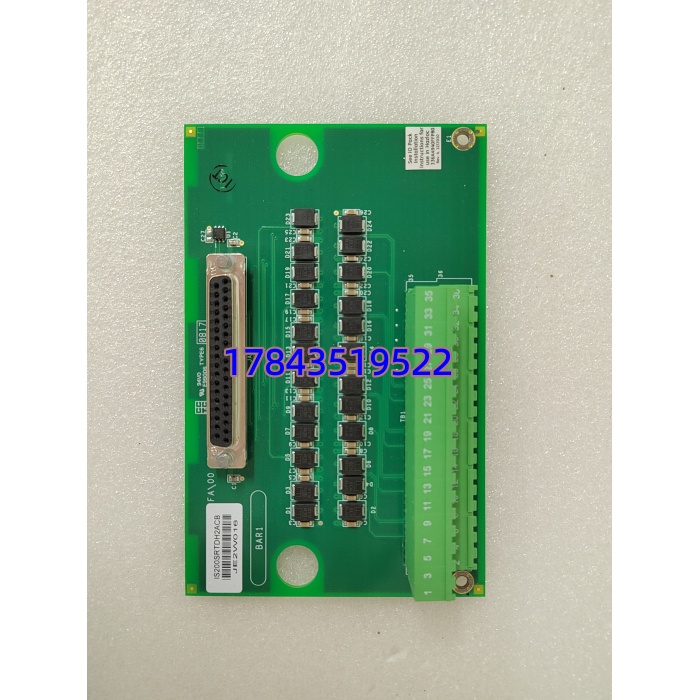

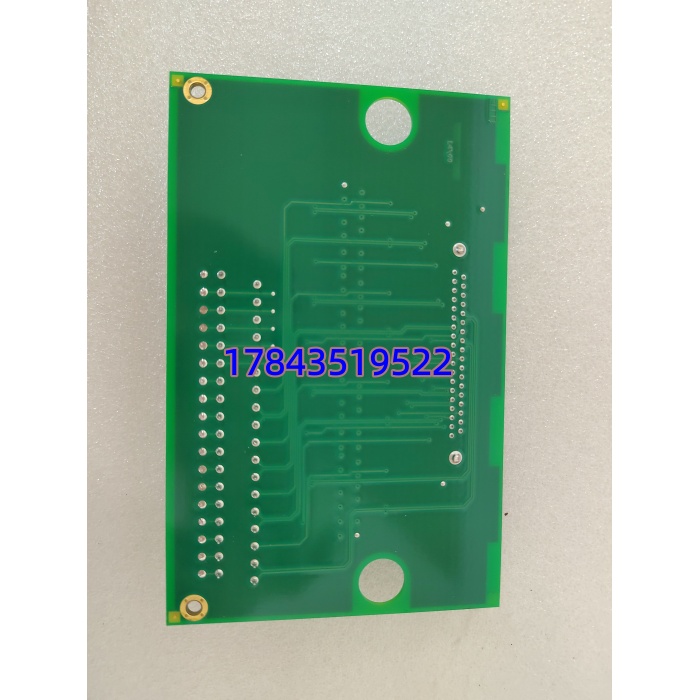

· 型号：IS200SRTDH2ACB
· 品牌：GE (General Electric) — GE Power / GE Vernova Turbine Controls
· 系列：Mark VIe — SRTD (Slow RTD/mV) Input Module, VME I/O Family (IS200 series)
规格参数
- 产品型号：GE IS200SRTDH2ACB（SRTD = Slow RTD/mV Input Module, H2 = Hardware Version 2, A = Standard, CB = Conformal Coat + specific Option Code）
- 适配系统：GE Mark VIe / Mark VIeS Turbine Control System，插于 VME 或 VME64x 扩展 I/O 机架（I/O Rack / TCQA 机箱），通过 VME 背板与控制器（如 VME-7807RC 或 Mark VIe UC）通讯
- 输入通道数：16 通道，独立可编程（每通道可单独组态为 RTD 或 mV 模式）
- 支持传感器类型：
- RTD：3-wire Pt100 (α=0.00385 或 0.00392 DIN/IEC 751)，Pt200, Pt500, Pt1000；Cu10, Ni120 等
- 毫伏信号(mV)：±100 mV, ±50 mV, ±20 mV, ±10 mV（用于热电偶经外部冷端补偿或电位计）
- 电阻(Ω)：直接电阻测量模式（用于滑线电位计）
- ADC 分辨率：24-bit Sigma-Delta ΔΣ A/D per channel group，有效无噪声分辨率典型 16–18 bit @ 50/60 Hz rejection
- 采样速率：”Slow RTD” — 典型每通道更新率约 4–8 samples/sec（全 16 ch 扫描周期 ≈ 100–250 ms，依固件/组态），非高速 AI 模块（高速用 TAI 系列）
- 接线方式：3-wire RTD 推荐（引线电阻补偿），4-wire 及 2-wire 可选；mV 模式 2-wire 差分
- 激励电流(RTD mode)：典型 250 µA 或 500 µA（依组态），引线电阻补偿算法内置
- 隔离：现场输入通道组与 VME 逻辑侧间 1500 V AC 光/磁隔离（通道间不隔离，同组共模拟地）
- 状态指示：模块面板上 PWR / ACT / FLT LED；部分版本有每组状态指示
- 配套端子板(Terminal Board)：须配 Mark VIe 端子板 — 常用 TBQC（通用 RTD/mV 端子板）、TBAI（模拟输入端子板）、TCQA 内置端子；模块通过 68-pin SCSI 或 VME 背板针座与端子板互连（依机架类型）
- 安装形式：VME 单槽模块（6U 单槽宽），插于 Mark VIe I/O 扩展机架或主控制柜 VME 背板 Slot
- 工作环境：标准 0～+65℃（Conformal Coat 版扩展 -30～+65℃ 依铭牌），5%–95% RH 无凝露；CB 后缀具三防漆适应燃机罩壳微腐蚀环境
- 尺寸/重量：约 160×30×233 mm（深×宽×高，6U），重≈0.3 kg
- 认证：UL / cUL / CE / FM / ATEX / IECEx Class I Div 2 / Zone 2（依具体批次铭牌）
产品介绍
在 9FA 及 GT26 燃机 Mark VIe 机柜里碰过——SRTDH2ACB 专门采排气热电偶平均温度（经外部冷端或平均器进 mV 模式）和轴承金属温度（3-wire Pt100 RTD），16 路慢温信号走它而不占高速 TAI 槽位。它本质上就是 GE 给 Mark VIe 做的 24-bit Σ-Δ RTD/mV 采集卡，引线电阻补偿算法比早期 Mark V 的 TRTD 准不少，板载自诊断能在激励线断或 RTD 开路时报 Sensor Failure 而不是悄悄给错误值。CB 后缀三防漆在燃机罩壳内微腐蚀气氛下明显延长寿命——现场实测发现裸板五年后针座氧化概率高 CB 版约三倍。
站在库存经理视角，IS200SRTDH2ACB 属 Mark VIe 成熟主力（Mature，未全面 EOL 但 GE Vernova 对 legacy Mark VIe 模块交期渐拉长，波动 8–20 周）。它的 TCO 关键是配套件一致性——同型号可通用于多套燃机/蒸汽机 Mark VIe I/O 机架，建议按装置池化：N 套同型 Mark VIe 共享 1 件冷备（完整记录=IS200SRTDH2ACB + 现场用端子板型号 TBQC + 电缆 PN），而非每台柜独备。只存裸模块而不核端子板/涂层后缀是典型呆滞诱因。
应用场景与库存策略
SRTD 模块最隐蔽的故障不是全坏（隔离挺强），而是某通道引线补偿电阻温漂致 3-wire RTD 读数缓慢漂移偏高 2–3℃，或 mV 模式输入滤波饱和致排气温度平均值微偏——维护先怀疑现场热偶/RTD，绕一小时才想到做模块自测（Mark VIe Diagnostic → Force Input Test）。若整卡挂（VME 背板通讯掉或电源模块异常反灌），16 路轴承/排气温度全丢， turbine protection logic 可能进入 degraded mode 或 trip。
- 燃气/蒸汽轮机 Mark VIe 控制柜 轴承金属温度 & 排气温度采集（Pt100 RTD / 平均热电偶 mV）→ 单点故障致温度保护降级或误跳机→建议按 A 类关键备件，每套 Mark VIe I/O 节点池化备 1 件完整记录套（IS200SRTDH2ACB-CB版 + 现场端子板型号TBQC + 记录电缆 PN），真空防静电袋封存，每 3 年通电自检 + ToolboxST 诊断校验。
- 余热锅炉/辅网 Mark VIe SRTD 采集（非跳车级温度监视）→ 断信号可接受短暂偏差→可与其他 Mark VIe SRTD 卡池化共享备件。
- 新项目/扩建 燃机控制→新采同型号，注意优选 Conformal Coat(CB)后缀用于罩壳内；确认 ToolboxST 工程含 IS200SRTDH2A 类型定义（H2版需新版 db）。
- 沿海/高湿腐蚀电厂→强制要求 CB(Conformal Coat)版，裸板不推荐用于此类区域；大修做端子板螺丝力矩复核。
某 F 级燃机电厂，年度大修后开机 Mark VIe 报”Sensor Failure Ch.9–12 SRTD”，现场查轴承 RTD 阻值正常。最终定位 IS200SRTDH2ACB 某组激励电流源温漂超差（板载基准老化），更换后恢复。库房有冷备但原存的是非涂层版（无 CB 后缀）——罩壳内已有一块裸板五年前换下同因，主管坚持全换 CB 版并规定：”Mark VIe 模拟量 I/O 备件 = 完整型号含后缀(CB) + 端子板 TBQC Rev + ToolboxST 工程备份”。复盘发现老版裸板在燃机环境 MTBF 明显低于 CB 版。教训一句话：GE Mark VIe 现场 I/O 备件后缀（涂层/版本）不是装饰，燃机环境 CB 版优先。
