描述
产品详情

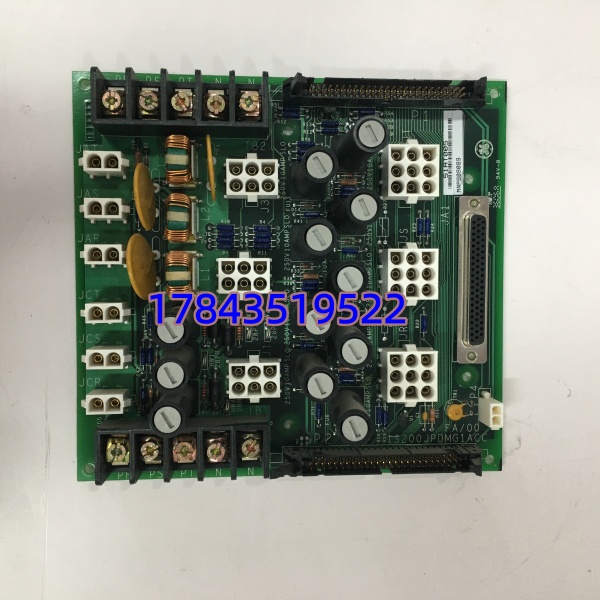

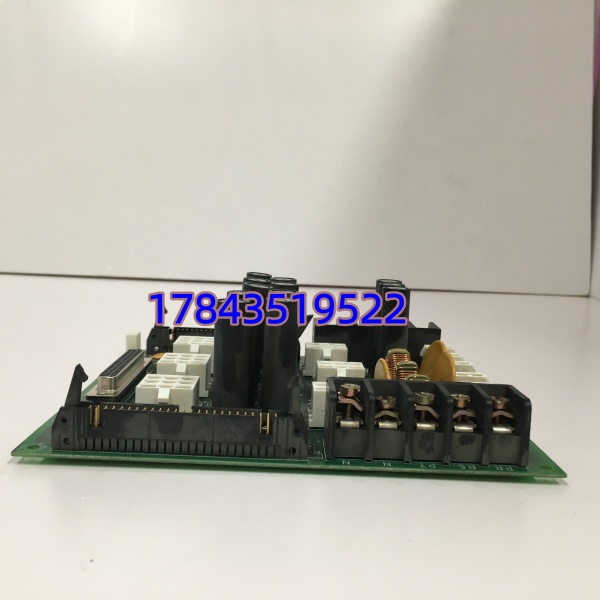

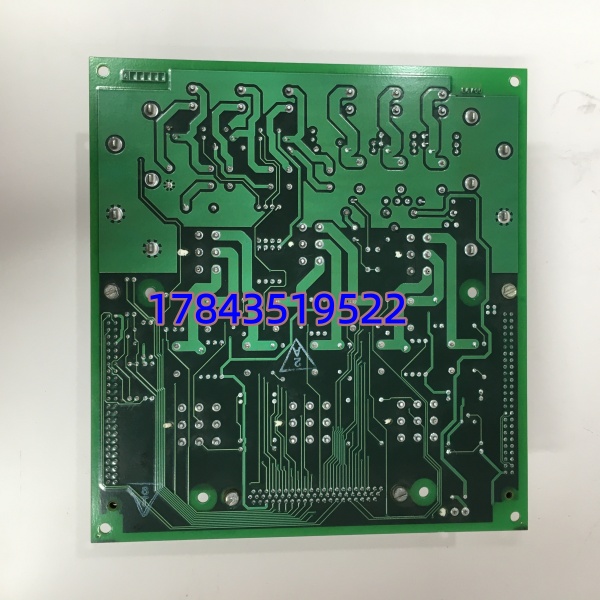

· 型号：IS200JPDMG1ACC（S1AT005 为个体序列号标识，常见 Rev G1A/C）
· 品牌：GE（GE Vernova / 原 GE Energy Speedtronic Mark VIe）
· 系列：Mark VIe 控制系统 — JPDM / PDM 配电监测模块
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | IS200JPDMG1ACC，GE Mark VIe PDM（Power Distrib. & Monitor）模块 | 后缀 ACC = 硬件版本/涂层代码，常见 G1A / G1C Rev |
| 模块别名 | JPDM（Junior PDM）— 用于 Mark VIe I/O Pack 或小型机架配电；全尺寸 PDM 用于 UCxx 控制器机架 | 本文聚焦 IS200JPDMG1ACC（JPDM 型） |
| 输入电源 | 标称 24 V DC（范围 18–32 V DC）或可选 125 V DC 版本（依 BOM 配置，订货时需区分） | 典型取自 UPS 直流母线或柜内开关电源 |
| 输出分配 | 为多槽 Mark VIe 背板及 I/O 模块提供稳压馈电，每路带快熔熔断器（ATC/ATF 刀片式，用户可更换） | 熔断器额定依应用 3A/5A/10A 常见 |
| 监测功能 | 实时检测输入电压、各输出支路电流、熔断器状态（断开/正常），经背板送控制器触发”Power Supply Degraded / Fuse Blown”报警 | 支持 Mark VIe ToolboxST™ 在线诊断 |
| 背板通信 | 与 Mark VIe 控制器（UCxx）或 I/O 处理器通过专有串行链路通信，不参与控制扫描，仅做电源健康监控 | — |
| 状态指示 | 前面板 PWR（绿）、INPUT OK、OUTPUT OK ×N、FUSE ALARM LED | 熔断时报对应通道 LED 红亮 |
| 熔断器规格 | ATC/ATO 快熔刀片保险丝（如 5×20 mm 或 ATO 中号，依具体 Rev），可现场更换 | 建议备同规格 UL 认证熔断器若干 |
| 安装方式 | 插入 Mark VIe 专用配电槽或 I/O Pack 底座，螺钉锁紧；支持在线更换（Redundant PDM 配置下） | 单机配置更换时建议先断输入电源 |
| 隔离电压 | 输入↔背板信号 ≥1500 V DC（1 min），输出支路间电气隔离 | 符合 GE Mark VIe 系统设计要求 |
| 工作环境 | 0℃ ~ +60℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露，PCB 三防漆 Conformal Coating | 符合 NEMA/ISA 机柜环境 |
| 认证 | UL 508 / CSA / CE，符合 IEEE 323（核级可选 N-stamped 版本另有 PN） | — |
| MTBF | >150,000 h（GE Mark VIe 系统 Datasheet 典型值，依温度降额） | — |
产品介绍
在燃机 Mark VIe 控制柜年检里拆过几块 JPDMG1ACC——最常出的问题是熔断器老化后阻抗变大导致某路 I/O 背板供电跌落至 22 V 出头，ToolboxST 刷”PDM Output X Voltage Low”但不影响运行，容易忽略。真故障时往往是夏天柜内温升高加速电解/熔断器氧化，整块 PDM 无输出把对应 I/O 段搞掉，这时若控制器冗余配置 OK 还能切，否则部分 DI/DO 全丢引发 Turbine Trip。它是 Mark VIe 机柜的”供电心脏”之一，负责把外部 24 V DC 分配下去并盯着每路状态汇报，比普通接线端子排聪明但也更复杂。
严格来说 IS200JPDMG1ACC 只适配 Mark VIe 架构（VCM/UCxx + IONet），不向下兼容 Mark VI（VMIVME 架构用不同的 PDM/PSM 模块），买错插不进或定义不对。按 ABC 分类属 A 类——建议冗余供电机柜按 N+1 留一块经上电测试冷备件（含同规格熔断器），非冗余小系统至少全厂同型号共享 1 块 Pool Stock。现在 GE 对部分老 Mark VIe 周边模块发过 LTB 提示，建议向当地 GE Vernova 服务部核实最新 PCN，能囤先囤。
应用场景与库存策略
JPDM 故障后果取决于架构——冗余双 PDM 配置时单块坏只降级报警；单 PDM 供电的 I/O Pack 集群一旦挂掉，对应该 PDM 的所有 DI/DO/AI 模块失电，可能触发机组跳闸（Trip）或至少丧失局部监视。GT/ST 控制柜非计划停机一次损失通常以六位数计，而这块模块代理渠道偶有 8~20 周交期。
- 9F/9E 燃气轮机 Mark VIe 控制柜（UCxx + I/O Pack）——JPDM 为 I/O 段配电 + 熔断监测 → 非它不可因 Mark VIe 专有背板定义及诊断协议绑定 → 建议冗余配置机架各备 1 块（N+1），单 PDM 配置按每两面同类柜共享 1 块 Pool Stock 但要求 4h 内可取用。
- 蒸汽轮机/给水泵汽轮机 Mark VIe 系统——同理适用 → 建议结合全厂 GT/ST Mark VIe 机柜总数统一核算：通常每 6~8 台在线 JPDMG1ACC 囤 1 块测好冷备。
- 存量延寿运行（关注 LTB）——若 GE 发 Last-Time-Buy 通知，按剩余运行年限（再算 10~15 年燃机典型寿命）× 预期故障率估算，一般每 10 块在线囤 1~2 块，注意区分 24 V DC 版与 125 V DC 版不可混用。
- 维护建议：每年大修目测熔断器窗口有无发黑、板卡电容无鼓包；用 ToolboxST 的 PDM Diagnostic Page 记录各路电压/电流基线值，漂移 >5% 提前安排更换。
真实案例：西南某 9F 联合循环电厂 2020 年秋检发现 #1 GT Mark VIe 柜右侧 JPDMG1ACC 的 OUT3 LED 微亮但不均匀，ToolboxST 报”PDM Ch3 Current Readback 0 A — Fuse Intact”。复位无变化，互换左侧冗余 PDM 后右侧槽仍异常确认板故障。库房登记有”GE Mark VIe 备件”实为老 Mark VI PSM（不同 Pinout），不能替。原厂答复交期 14 周（当时受元器件短缺影响）。最终从集团另一厂区同型已停用试验台拆板（先测输入/输出通断 + 熔断器阻值 OK）顶替恢复，事后该厂把 IS200JPDMG1ACC（含区分 24V/125V 版）、UCxx 控制器电池、I/O 模块全按 N+1 建立物理冷备。教训直白：汽轮机控制专有权责模块，EOL 前向原厂核 PCN 并囤，别赌二手市场永远有货。
