描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 型号 | IS200JPDDG1AAA |
| 制造商 | General Electric (GE) – Speedtronic Mark VI 系列 |
| 功能类型 | 直流电源分配板 (JPDD PDM – DC Power Distribution Board) |
| 输入电压 | 24 VDC / 48 VDC / 125 VDC（单路，依板卡版本固定） |
| 输出回路 | 6路独立分支 (JD1~JD6)，每路额定电流约 5 A |
| 保护元件 | 每路独立快熔保险丝（正/负双保险丝座 FUxP/FUxN）+ 手动拨动开关 |
| 状态指示 | 6× LED 指示灯（绿灯正常/红灯故障或仅电源指示，依板载设计） |
| 接口端子 | 7个2位插头（JD1~JD6 + TB1传导传感器），背板安装孔 |
| 隔离方式 | 输入与输出支路间电隔离（Galvanic Isolation），符合工业标准 |
| 工作温度 | -30°C ~ +65°C（工业级，部分资料标注-40~+70°C） |
| 存储温度 | -40°C ~ +85°C |

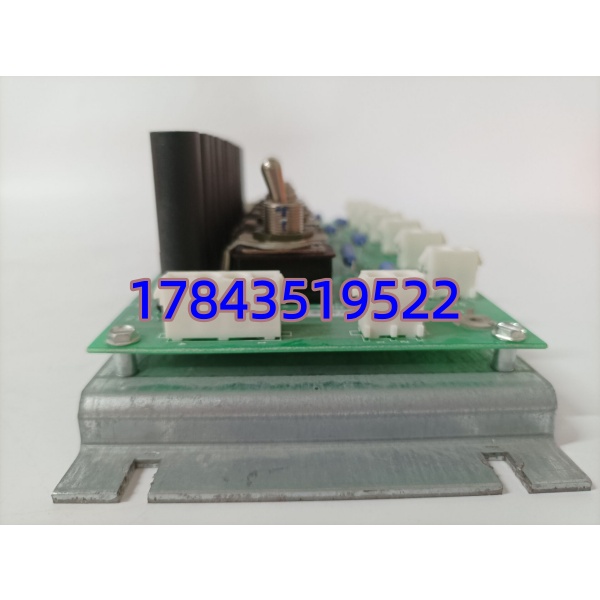

| 安装方式 | Mark VI 控制柜内 PCB 安装板 / 专用卡槽（非 DIN 导轨，依柜体而定） |
| 认证 | CE / UL（以原厂批次铭牌为准） |
产品深度介绍

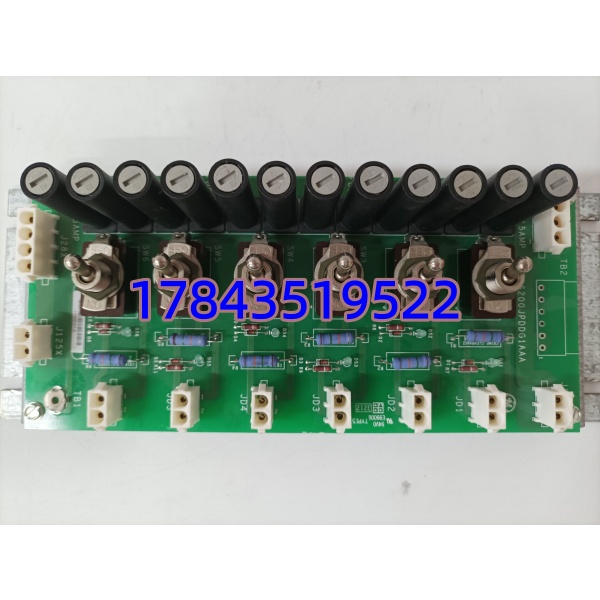

GE IS200JPDDG1AAA 是通用电气 Speedtronic Mark VI / Mark VIe 燃气轮机及蒸汽轮机控制系统中专用的直流电源分配板（JPDD），用于将控制柜内的单路直流电源（24V/48V/125V DC）分配至 I/O 模块、跳闸回路、励磁单元等多个下游负载，并为每路提供独立熔断保护和手动通断控制。

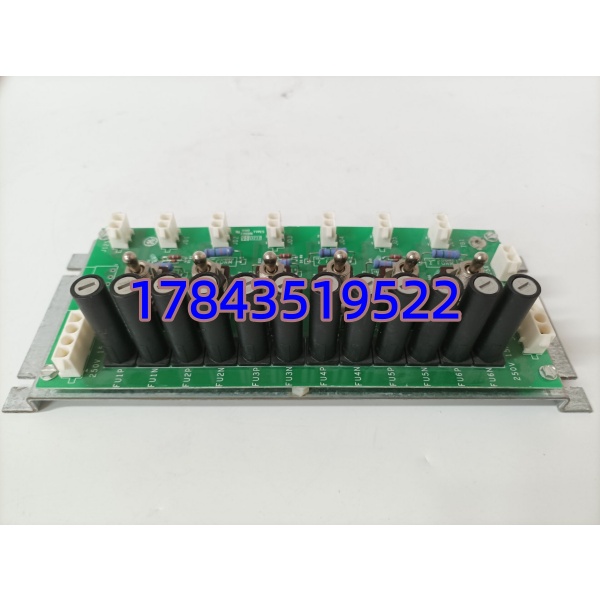

该板卡配备6组拨动开关与对应保险丝座，每路均有 LED 状态指示，便于运维人员快速定位短路或过流支路。相比用普通端子排自行分配，JPDD 板将配电、保护、可视化管理集成在一块 PCB 上，减少柜内布线杂乱度，也避免了因单路负载故障波及整个控制电源——这在燃机控制柜里是关键的安全设计。
应用场景与行业案例
燃气轮机/蒸汽轮机的 Mark VI 控制柜里，控制电源一旦全线掉电，整套保护逻辑就失效——跳闸回路失电可能导致机组无法安全停机。很多现场是用普通端子排一分多，某一路短路就把整个 24V 控制电源拉垮，查故障还得逐个拆线量，费时。
我见过南方某自备电厂，#2 燃机控制柜因一路现场 DI 模块短路，普通端子排没分支保护，整柜 24V 控制电源跳断，Mark VI CPU 瞬间失电重启，燃机自动切至后备模式触发非计划停机。事后改造换成 IS200JPDDG1AAA 这类分支配电板，单路故障只断那一路，其余照常跑。
典型应用场景：
- 火力/联合循环电厂 — 燃机 Mark VI 控制柜电源分配
为 I/O 包、伺服阀驱动、跳闸回路分别供电。要求每路独立保护——任一支路短路不影响 CPU 和关键保护回路。
- 石油天然气 — 压缩机站/海上平台 Mark VIe 系统
平台空间受限、环境潮湿盐雾，配电板需工业级宽温且指示清晰，夜间巡检一眼看出哪路掉电。
- 化工/石化 — 蒸汽轮机辅机控制系统
老厂改造项目中 Mark VI 系统替换旧模拟控制柜，原 125V DC 直流屏经 JPDD 板分配供数字 I/O，兼容原有直流系统。
- 工业自备电厂 — 备件替换与柜内重构
原 JPDD 板保险丝座氧化接触不良，LED 不亮难判断。换新板后恢复可视化管理，减少误判。
案例：某炼化企业燃机 Mark VI 控制柜 JPDD 板保险丝座碳化导致两路 I/O 失电，当时正值满负荷运行。原厂已停产，等货要美国调库存 8 周起。采购连夜从我们渠道调一块全新原装测试品，顺丰发出，次日完成更换恢复。事后该厂把 IS200JPDDG1AAA 列入 A 类战略备件清单，按”一用一备”采购储备。
