描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 | IS200EROCH1ABB |
| 产品类型 | 励磁调节器选项卡 (EROC – Exciter Regulator Option Card) |
| 适用系统 | GE EX2100 / EX2100e / Mark VI / Mark VIe 励磁控制平台 |
| 背板供电 | 24 V DC（由 EX2100 调节器背板 VME 总线供电） |
| 接触电源输出 | +70 V DC @ 0.2 A（供给 IS200ECTB 励磁接触器端子板） |
| 通讯接口 | RS-232C 键盘接口(8-pin mini-DIN) + 工具接口(9-pin D-sub)、ISBus(RS-422/485) |
| 接地检测功能 | 内置振荡器，配合 IS200ERGTH1A 终端板完成转子接地监测(0–500 kΩ) |
| 安装方式 | 单槽 6U VME 背板插槽（通常位于 ERBP/ERRB 背板最左侧） |
| 工作温度 | -40 °C ～ +70 °C |
| 存储温度 | -55 °C ～ +85 °C |
| LED 指示 | 面板绿色 PWR LED（上电常亮）、通信状态指示 |
| 认证 | UL / CE / IEC 61000-4 EMC |
产品深度介绍

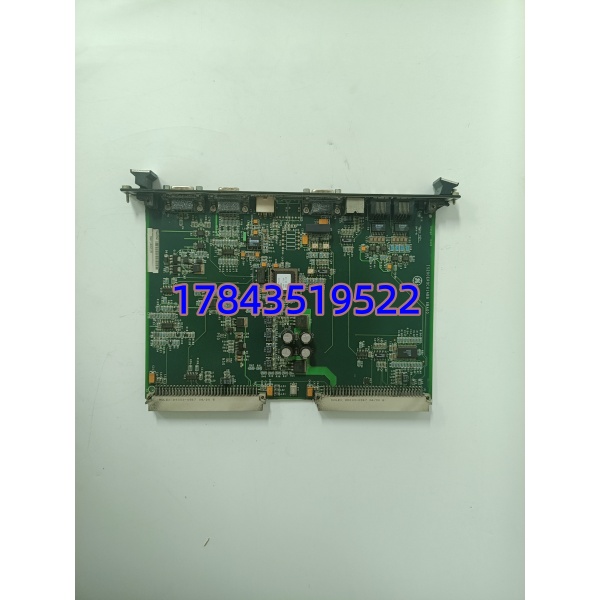

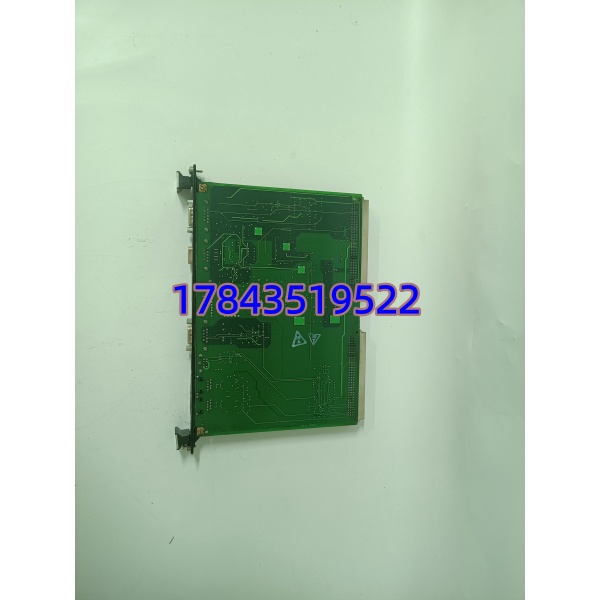

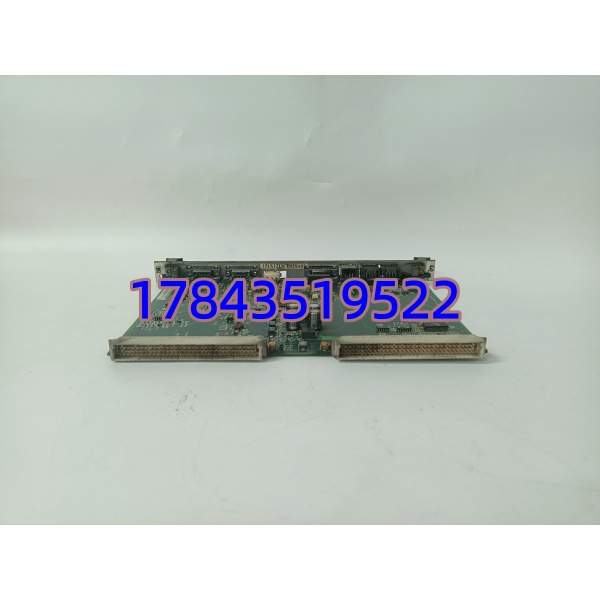

GE IS200EROCH1ABB 是 GE Speedtronic EX2100/Mark VI 励磁系统中的励磁调节器选项卡（EROC），安装在励磁调节器机架背板上，主要承担三项职能：向励磁接触器端子板提供 +70 VDC 接触电源、通过 ISBus 参与转子接地检测、以及提供前面板 RS-232 键盘/维护工具接口供现场调试诊断。
与普通的 I/O 模块不同，EROC 板带有专用高压电解电容阵列和接地检测振荡器电路，是励磁系统完成转子绝缘监测和接触器驱动的必要组件。IS200EROCH1ABB 是 IS200EROCH1A 的后续修订版本（BB 后缀），硬件接口完全兼容 Mark VI 背板，多数情况下可直接替换早期 A 版，无需改线或重配硬件——这点对停机抢修非常关键。
应用场景与行业案例
三年前参与过西南某 300MW 火电机组小修，励磁系统报”Ground Fault – Invalid”，查了一圈以为是转子本身接地，结果是 EROC 板内部振荡器电路老化，接地检测信号出不来。当时原厂说停产了，要等美国调货 8 周——机组不可能等那么久。后来从备件商手里找到一块带测试报告的 IS200EROCH1ABB，插上去系统直接识别，Ground Fault 读数恢复正常，没动任何参数。
典型应用场景：
- 火力发电 – 汽轮发电机励磁系统
EX2100 励磁调节器机架内的 EROC 插槽，负责转子接地监测和励磁接触器驱动。这是涉网安全的重要功能，年检时建议做功能测试。
- 燃气轮机联合循环 – Mark VIe 励磁控制
配合 DSPX 数字信号处理器板和 ECTB 端子板使用，为励磁接触线圈提供隔离的 70 VDC 驱动电源。
- 水力发电 – 大中型机组励磁屏柜
老式模拟励磁改造为 EX2100 数字励磁时，EROC 是标准配置卡槽之一，用于兼容原有的接地检测回路。
- 工业自备电厂 – 孤网运行机组
孤网对电压调节响应要求高，EROC 板的 ISBus 双通道通讯能保证接地检测不丢包，避免误跳闸。
案例：某自备电厂励磁系统年检发现隐患
华东某化工园自备电厂，年度继电保护定检时模拟转子接地电阻，发现 IS200EROCH1A 读数为 ∞（正常应有数值）。维护人员起初怀疑是端子板 IS200ERGTH1A 问题，更换后依旧异常。拆出 EROC 板仔细观察，发现板上一颗高压电容顶部微鼓——典型的老化失效前兆。
原厂渠道已无新件，采购联系多家渠道找到 IS200EROCH1ABB（BB 版），供应商提供了上电 LED 状态视频和 RS-232 通讯测试截图。更换后接地检测数值恢复正常，系统无报警。该厂随后将 IS200EROCH1ABB 列入 A 类关键备件清单，按 1:5 比例储备。
核心卖点与差异化
- 与 IS200EROCH1A 引脚及背板接口完全兼容，BB 版元器件批次优化，可直接原位替换，无需修改机架配置或重新下载工程。
- 内置 +70 VDC 隔离接触电源和转子接地检测振荡器，是 EX2100 励磁系统完成接地保护的必要组件，不可替代为普通 I/O 卡。
- 每块出库板卡执行上电自检（PWR LED + ISBus 握手测试）+ 目视电容检查，附测试照片/视频，排除电容鼓包老化件。
- 美国原厂 Speedtronic 停产系列，我方提供 12 个月功能质保（市面拆机件通常仅 3–6 个月），降低重复采购风险。
- 可提供序列号溯源及原厂装箱单/库存标签照片，方便电厂 MRO 入库验收入库。
