产品详情

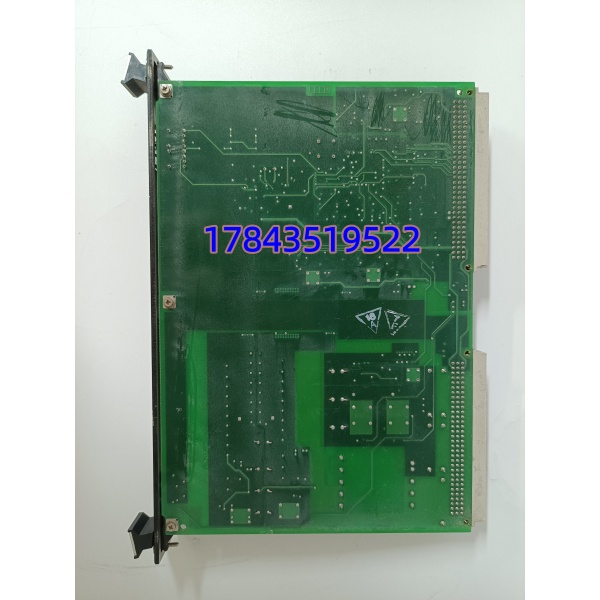

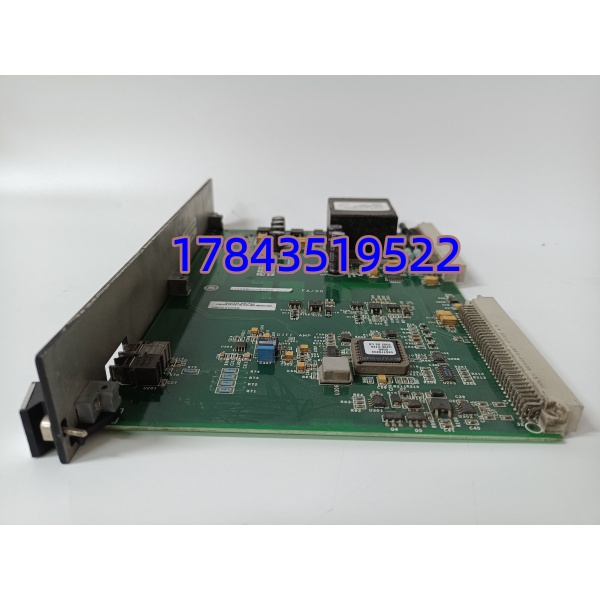

· 型号：IS200EGDMH1AFF
· 品牌：GE（现GE Vernova）
· 系列：Mark VIe / EX2100e Speedtronic励磁控制系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IS200EGDMH1AFF（EGDM增强版，FF后缀标识） |
| 所属系统 | Mark VIe / EX2100e 励磁控制系统 |
| 核心功能 | 励磁回路对地绝缘监测、接地故障检测、泄漏电阻测量 |
| 监测对象 | 发电机励磁绕组AC/DC侧全回路 |
| 系统配置 | 单工系统1块；冗余系统3块（C/M1/M2配置） |
| 工作电源 | 24V DC |
| 最大功耗 | 8.5W |
| 通信接口 | 光纤链路HSSL至DSPX控制器 |
| 监测精度 | ±3%（FF增强版优于标准版±5%） |
| 报警阈值 | ＜5kΩ报警；＜500Ω触发跳闸 |
| 隔离耐压 | ≥4000Vrms |
| 工作温度 | -40℃ ～ +70℃（FF版宽温增强） |
| 存储温度 | -55℃ ～ +85℃ |
| 三防涂层 | 加厚工业级（防潮、防盐雾、防油污） |
| 安装方式 | EPBP励磁电源背板双槽位 |
| 关联模块 | EXAM衰减器模块、DSPX控制器、EISB |
| MTBF | ＞800,000小时 |
产品介绍
搞过大型发电机组励磁系统的人都知道——转子接地保护这套东西平时不怎么吭声，但一旦它真报警了，那通常不是小事。IS200EGDMH1AFF这个型号干的就是这个“平时沉默、关键时刻保命”的活。它装在励磁电源背板机架上，跟EXAM衰减器模块配合，向励磁回路注入检测电压，然后通过光纤链路实时把绝缘电阻数据回传给DSPX控制器。
“FF”后缀跟标准版IS200EGDMH1A的区别在哪？精度从±5%提到±3%，报警灵敏度从10kΩ降到5kΩ，隔离耐压从3000V拉到4000V，工作温度下限从-30℃扩到-40℃，还加了三防涂层和抗振设计。说白了就是严苛环境专用版——海上平台、沙漠电厂、重型燃机那种震动大、盐雾重、温差猛的地方。对于还在跑老Mark VI系统但环境恶劣的站点，这块板卡就是用来替换老化EGDM、根治误报漏报的升级件。
应用场景与库存策略
讲个真事——某电厂值班员深夜看到监控屏跳出“励磁绕组接地报警”，心跳直接飙到120。如果这个报警是板子误报，也就虚惊一场；如果是真接地，那就意味着转子可能正在一点一点往短路的方向走，继续运行随时可能两点接地烧毁转子、造成机组非计划停运。这时候你只有两个选择：信板子的判断紧急停机检查，或者不信硬扛着赌它没事。
- 重型燃机联合循环电站（9FA/9FB/7HA）：励磁系统常年处于高温、强振环境。FF版增强的三防涂层和15g抗振能力是专门为这个场景设计的。建议策略：如果现有IS200EGDMH1A（标准版）频繁出现误报，可直接替换为AFF版（100%兼容，无需改线组态），库房建议备1块冗余系统用的“第三块”做冷备件。
- 海上风电/海上平台：高湿、盐雾环境是标准版电子板卡的天敌。FF版的加厚三防涂层和-40℃宽温是硬性刚需。建议策略：由于海上平台送修周期长，冗余系统里每套3块（C/M1/M2）建议额外备1块，保证任意一块坏了能立刻换上。
- 老Mark VI系统升级改造：一批老机组还在用早期EGDM板，接地保护误报率逐年上升。建议策略：如果计划再跑5年以上，建议一次性评估换型AFF版，同时做一次Last Time Buy（最后采购）——这个型号迟早要停，趁还能买的时候多囤1块。
真实案例（某沿海600MW火电机组）：背景是机组已运行12年，励磁系统用的是一块老款IS200EGDMH1A。连续一个季度报“接地电阻低”三次，每次都得停机查一次转子对地绝缘，结果三次都没查出问题——是板子老化了，检测阈值漂移导致的误报。但麻烦的是，每次误报都要做停机检查流程，三次加起来损失发电量折算下来小百万。后来他们换了一块IS200EGDMH1AFF增强版，精度从±5%提升到±3%，阈值更准，换上后再也没误报过。但当时他们没有多备一块AFF，结果过了两年GE通知这个型号要转停产，他们才赶紧从渠道调货补了一块——价格比两年前涨了近一倍。
