描述
产品详情
· 型号：IS200AEADH4ADA
· 品牌：GE（GE Vernova）
· 系列：Mark VI / VIe / VIeS Speedtronic 控制系统 AEAD I/O 家族
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | AEAD 16 通道增强诊断模拟量输入模块，Mark VIe 机架 I/O 槽位 |
| 命名拆解 | IS200=GE 涡轮 I/O 平台；AEAD=模拟输入增强诊断；H4=硬件修订四级；ADA=装配/端子变体 |
| 通道数 | 16 路独立隔离 AI（渠道有 20ch 错标，以 GE 手册 16ch 为准） |
| 信号类型 | 4-20mA（HART 5/6/7 透传）、0-20mA、±10V、0-10V、RTD（Pt100/Pt1000，2/3/4 线）、TC（K/J/E/T/R/S/B） |
| ADC | 16 位，典型 10ms/通道刷新，≥20Hz 扫描 |
| 精度 | ±0.1% FSR（25℃），±0.2% FSR（-30…+70℃） |
| 输入阻抗 | 电流档内置 250Ω（4-20mA 压降 1V），电压档 ≥1MΩ |
| 隔离 | 通道间及通道-系统侧 ≥500V DC（部分资料标 1500V AC 通道间，以壳体/手册为准） |
| HART | 通道级 HART 数字透传，不终结 HART 调制，定位器 SV/PV 直送 ToolboxST |
| 诊断 | 每通道开路/短路/超量程/欠量程，模块健康 LED + ToolboxST Module Health 位 |
| 供电 | 机架背板 5V DC（典型 3.5W），无外供端子 |
| 配套端子板 | 必须配专用 TA：常见 IS200AEAAH1C / H1CPR 等（AEAA 系列），裸模块不接线 |
| 热插拔 | Mark VIe 支持：ToolboxST 置模块 Maintenance→拔旧插新→自动重同步配置，燃机不需停机 |
| 安装 | Mark VIe VME 型机架 I/O 槽，前面板连接器对插端子板，后部金手指对背板 |
| 尺寸重量 | 约 178×330×25 mm（渠道标法不一），约 0.6–0.85 kg |
| 工作温度 | -30…+70 ℃（控制室/撬装宽温），存储 -40…+85℃ |
| 环境 | 5–95% RH 非凝露，全板 conformal coating 三防，G3 防腐，抗盐雾 |
| 认证 | CE / UL / CSA / RoHS，系统级随 Mark VIe 整体认证（非单板 SIL 证书） |
| 同系件 | IS200AEADH1A（非 Zone2 版）、IS200AEPAH1A（AO 伴侣）、TREA-161A（关联端子板） |
| 生命周期 | Mark VIe 仍属 GE Vernova 现役维护线，IS200AEADH4ADA 可订但交期长，二手/拆机/项目结余件流通多 |
| 常见误标 | “8AI+4AO AIO 板””20 通道 AI””继电器 12 点””VME 插槽 0 主控”均错；AEAD 纯 16AI，无 AO 无继电器 |
产品介绍

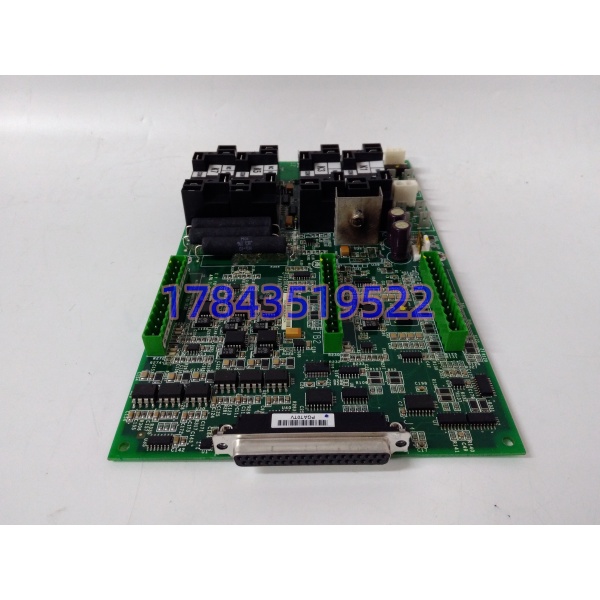

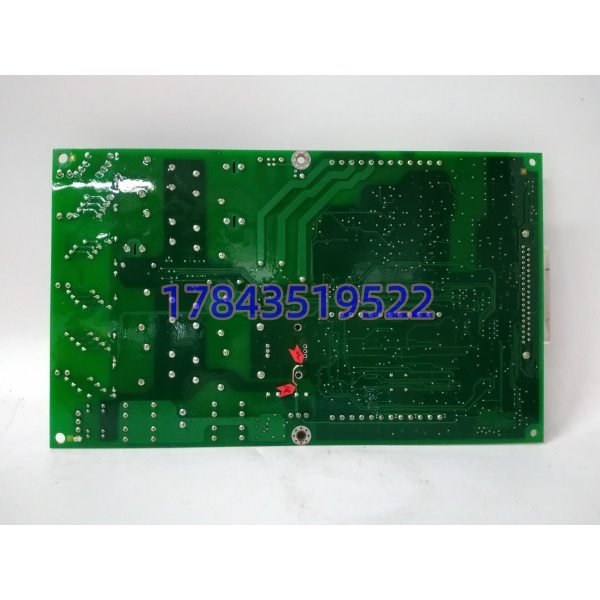

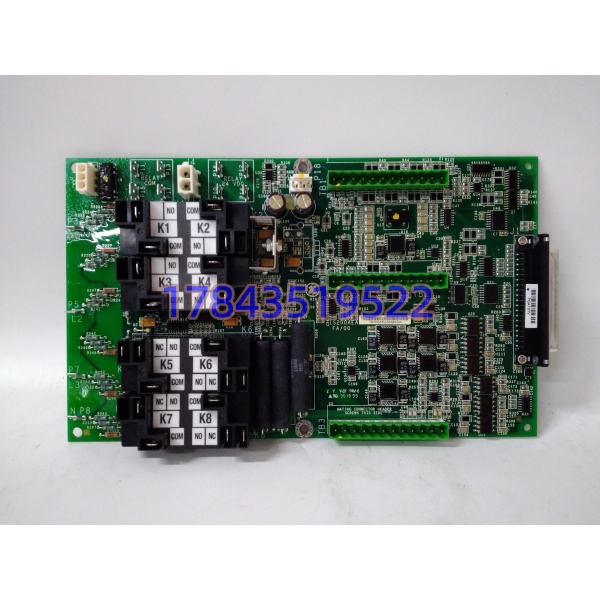

IS200AEADH4ADA 是 Mark VIe 系统里”把燃机体温摸清楚的手指”——16 个独立隔离通道，燃料气压力、值班气流量、排气缸 8 支热电偶里的几支、轴承 RTD、润滑油压差、过滤器 ΔP 全往里走，4-20mA 带 HART 透传，TC/RTD 走内部冷端补偿。它和 44A751101-G01 那种”藏在大模块肚子里的子板”不同，AEAD 是自己独立插 Mark VIe I/O 槽的 I/O Pack，前面板通过扁平带/连接器对接 AEAA 端子板，现场线拧在端子板上，模块本体不直接碰现场线。H4ADA 尾标里 H4 是硬件修订（解决早期 H1/H2 的某批 EMI 敏感性），ADA 是装配变体，备件采购优先买同 H4ADA 全尾标，跨修订（如 H1A）混插可能 ToolboxST 报”hardware key mismatch”但多数场合可向下兼容。
坦白讲，这卡渠道水点和 44A751101-G01 类似——搜一圈能找到”8 入 4 出 AIO””20 通道””12 继电器”三种完全冲突描述，都是二级商把 AEAD（AI）和 AEPA（AO）、和老 Mark VI 的 AIO 板（确实 8AI+4AO）、和继电器板参数互套。 现场判定唯一准绳：壳体丝印 IS200AEADH4ADA + “AEAD ANALOG INPUT” 标识 + 16 路端子对应关系。我在 9F 燃机备件库见过单写”AEAD 模块”发来一颗 IS200AEPAH1A（AO），电工拿 4-20mA 源灌进去发现是输出卡，闹笑话。买件必须写全”IS200AEADH4ADA 16AI Mark VIe”。
应用场景与行业案例
AEAD 退化表现：单通道读数死在 3.98mA（开路默认）、HART 能通但 PV 不更新（HART 耦合变压器老化）、TC 通道冷端补偿漂移导致全通道偏 1-2℃、或 Mark VIe 里该模块 Health 位偶闪（背板 5V 纹波临界）。最隐蔽的是”精度慢漂”——运行几年后 25℃ 标定准、70℃ 柜内偏 0.3%，燃烧控制里燃料量修正悄悄错位，不超报警但效率掉。
- 燃气轮机燃烧控制：值班气/主燃级阀位 4-20mA、燃料气压力、排气 T48 热电偶阵，AEAD 采完进 Mark VIe 做空燃比闭环+防喘振。
- 蒸汽轮机轴承温度链：#1-#6 瓦 RTD（Pt100）进 AEAD，3 取 2 温度高跳机，HART 透传同时读探头自诊断。
- CEMS 排放监测接口：NOx/CO 分析仪 4-20mA 进 AEAD，环保联锁触发，HART 读分析仪状态字。
- 润滑油/液压站：油压、油温、过滤器差压、蓄能器压力，AEAD 采完做”油压低三取二”停机。
- 海上平台压缩机组：Zone 2 版 AEAD 采气体压缩机排气温度、振动传感器 mV 信号，抗盐雾三防涂层扛住平台环境。
真实案例：2024 年沿海某 9F 燃机，Mark VIe 里 Node 3 的 IS200AEADH4ADA（H4ADA）第 9 通道（值班气流量 4-20mA）每天凌晨读值掉到 3.98mA 约 40 秒，HART 读定位器本身 PV 正常。查回路：端子板 IS200AEAAH1C 第 9 路螺丝紧、线路无断；最后拆模块发现 H4ADA 板第 9 通道 HART 耦合变压器一端焊点有暗裂纹（平台振动疲劳），4-20mA 信号路径正常但 HART 载波漏到 ADC 前端引起间歇饱和。库存调一颗同 H4ADA 拆机件，ToolboxST 置 Maintenance→拔旧插新→配置自动同步，燃机不停机恢复。热工原话：”AEAD 的 4-20mA 没坏，坏的是 HART 透传路径里一颗变压器虚焊，把模拟量顺带带歪了——这种故障模块 OK 灯全绿，只能靠通道级诊断位抓。”
