描述
产品详情
· 型号：IC752SPL013-BA
· 品牌：GE (GE Fanuc Automation / GE Intelligent Platforms)
· 系列：QuickPanel View 系列 HMI / EX2100 Excitation System Operator Interface Panel
规格参数
- 完整型号：GE IC752SPL013-BA — QuickPanel View 操作员界面或 EX2100 励磁 OIP（依具体硬件形态）
- 显示屏（QuickPanel View 版）：10.4″ TFT 彩色 LCD，分辨率 640×480 (VGA)，模拟电阻式触摸屏
- 显示屏（EX2100 OIP 版）：16字符×2行 alphanumeric LCD + 12键功能键盘
- 供电电压：24V DC（允许范围 18～30V DC，典型功耗 15～25W 依背光亮度）
- 通信接口：RS-232（编程/调试），RS-485（SNPX / Modbus RTU），10/100Base-TX Ethernet（部分版本），USB-B（下载/数据）
- 兼容控制器：GE Series 90-30、VersaMax / RX3i（通过 SNP/SNPX 协议），EX2100 励磁控制器（内部总线）
- 组态软件：Proficy Machine Edition – View（原 QuickDesigner 早期版），工程文件需匹配面板固件版本
- 前面板防护：NEMA 4X / IP65（前面板），模块本体 IP20，需装于控制柜或面板开孔
- 工作环境：0～+50℃（HMI版），0～+55℃（OIP版），5%～95% RH 非凝露
- 存储温度：-20～+70℃（以具体版本手册为准）
- 安装方式：控制柜门开孔嵌入式安装（QuickPanel View）或 EX2100 控制柜门预装（OIP）
- 认证：CE、UL 508、cULus，部分批次 cCSAus
- 启动特性：上电自检测，引导后自动建立与 PLC 通信，断线可本地保持画面
产品介绍

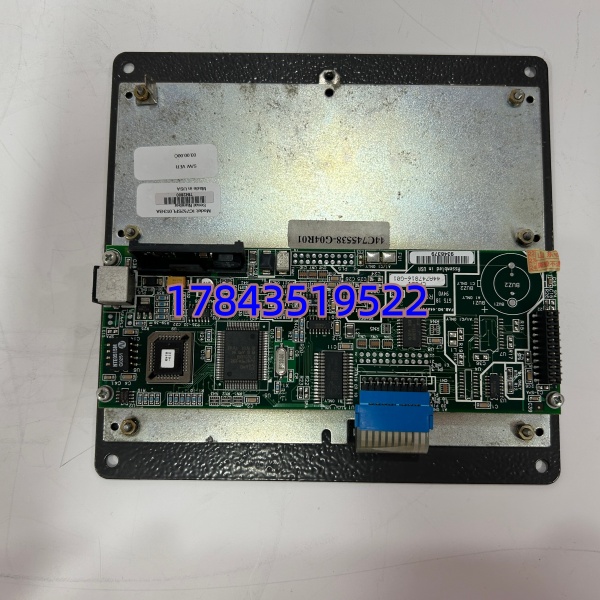

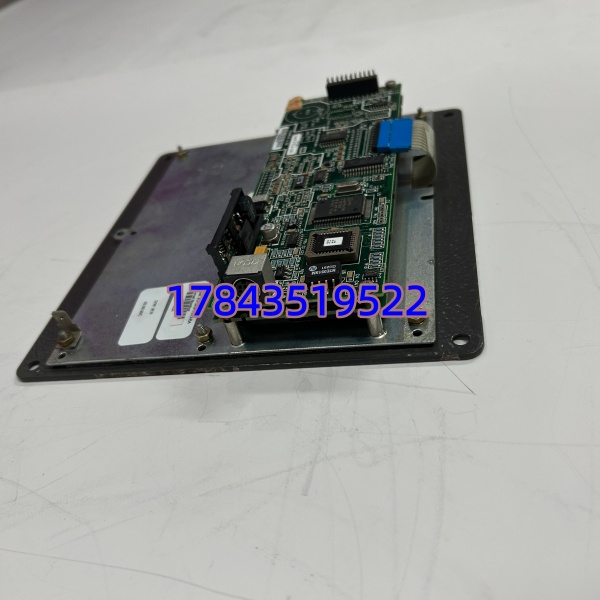

IC752SPL013-BA 是 GE Fanuc QuickPanel View 家族的操作员界面（也有部分渠道标注为 EX2100 励磁 OIP 小屏键盘版——两者前缀相同后缀一致，实物以您现场拆下的为准）。作为 HMI 版本，它解决的是老式 Series 90-30/VersaMax 系统没有就地可视化的问题——直接挂在 PLC 的串行口或以太网口，跑 Proficy ME 组态的画面，现场就能启停设备、调设定值、看报警，不必跑主控室开 SCADA。 OIP 版则专用于励磁柜门，显示励磁电流/电压、允许本地参数微调与故障代码查阅。
坦白讲，这东西现在属于”经典但逐步退出新项目推荐”——GE 主推 newer QuickPanel+ 或 Cimplicity HMI 了。但大量存量装置还在跑，备件断了才是真麻烦。有一点要注意：买之前确认您现场是 10.4″ 彩屏触摸版还是 小屏键盘版（外观差异大），两者 IC752SPL013-BA 都有渠道标注，订错装不上。另外固件版本要和您 .qvw 工程兼容，跨大版本可能提示”Panel Firmware Mismatch”。
应用场景与行业案例
我在现场碰到最多的是：老装置改造后上位机 SCADA 撤了，操作工没本地界面只能靠按钮硬启停——危险且不合规范。这面板解决的痛点是：关键机组/励磁柜无就地可视化，异常时无法快速看报警代码，延误判断造成非计划停机或误操作。
典型场景：
- ——柜门装 OIP 版，运行人员就地查励磁电流/电压、复归报警，非它不可（原厂指定）。
- 水处理/泵站 Series 90-30 系统——无中控室的小站，QuickPanel View 版直接挂 PLC COM1 口做就地监控，省一套工控机。
- 食药/包装线 VersaMax 控制——10.4″ 触屏供配方切换、产量统计、故障提示，抗油尘（NEMA 4X 前板）。
- 老厂 MRO 替换——原 QuickPanel View 背光暗/触摸失灵，同型号直接替换恢复，工程文件不变。
真实案例：西北某自备电厂 #3 机 励磁柜门 OIP（IC752SPL013-BA）LCD 缺段，励磁报警只能靠后台查，有次低励磁限制动作现场没人知道原因。库房翻出一块测试良品换上，插好 ribbon 排线开机自检通过，显示励磁参数正常。老师傅说”这小面板一年用不上两次，坏了自己不知道，真跳闸才抓瞎——每台该留一块”。我完全同意，它是那种不起眼但关键时刻救命的件。
常见问题解答 (FAQ)
Q1：IC752SPL013-BA 是触摸屏还是键盘屏？怎么区分？
市面上同名号两种——10.4″ 彩色触摸屏（QuickPanel View）和 OIP 小屏+按键版。最可靠方法：拍您现场拆下来的正面照发供应商核对开孔尺寸和接口（OIP 用扁平排线接 UCR；QP View 用 DB9/网口）。订错物理装不上。
Q2：换新面板后需要重新下载画面吗？
通常不需要重做工程，但需用 Proficy ME – View 把原 .qvw 工程 Download 进新面板（或从 CF/USB 克隆）。 OIP 版参数多存于 控制器，面板主要显示，换件后一般自动同步，建议核对软件版本号。
Q3：通信连不上 Series 90-30 怎么办？
先确认：①电缆是 GE SNP 标准（不是普通 null-modem）；②PLC 端口未被 Logicmaster/ME 独占；③面板 Comm 设置（波特率、校验、Station ID）与 PLC 口一致。老 90-30 的 Port 1 默认 19200/7E1 SNP，常被改过，查原组态。
Q4：背光暗/触摸漂移是面板坏了还是老化？
CCFL 背光 8～10 年会衰减，触摸漂移多为电阻屏老化或表面污染。可先校准（面板内置 Calibrate 功能），无效再考虑换屏或整机。有些老版本不支持单独换触摸板，直接换整个 更省事。
Q5：停产替代和交期？
QuickPanel View 老尺寸逐步 EOL，原厂新单推 QuickPanel+ 系列（尺寸/开孔不同需改门板）。急用建议采购经全面测试的二手良品做 1:1 冷备份。 OIP 版 GE 仍有服务渠道但交期不定，提前询价。
