描述
产品详情

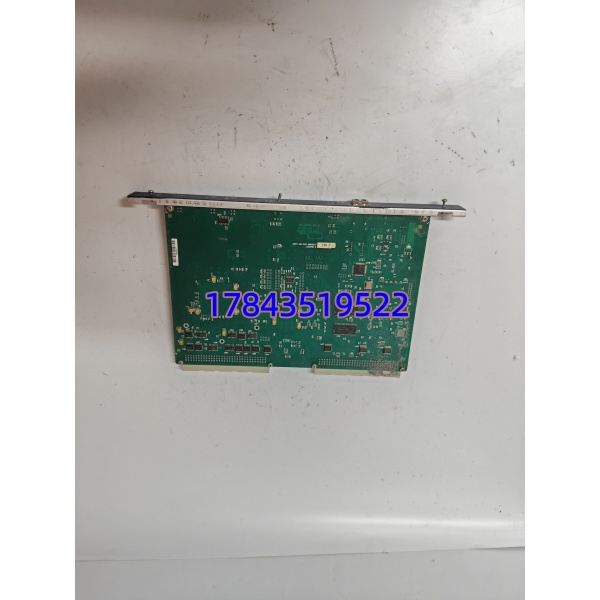

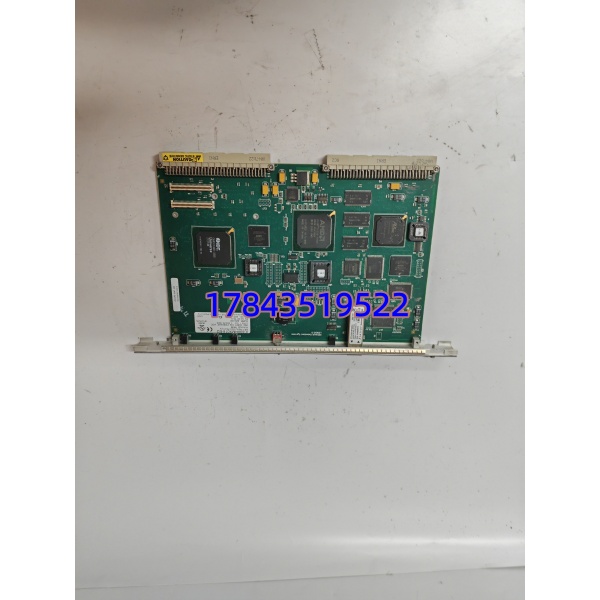

· 型号：IC698RMX016-ED
· 品牌：GE / Emerson PACSystems（原 GE Fanuc Intelligent Platforms）
· 系列：PACSystems RX7i — IC698RMX016 Reflective Memory Module（VMIVME-5568 Compatible）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IC698RMX016-ED |
| 适用系统 | GE PACSystems RX7i (IC698 机架 + IC698CPUxxxx)，亦可通过 VMIC carrier 用于 VME 系统 |
| 模块类型 | Reflective Memory (RFM) Node — VMIC VMIVME-5568 寄存器兼容 |
| 本地内存 | 256 MB SDRAM（双端口，CPU 通过 VME 背板访问，RFM 网络实时镜像） |
| 光纤接口 | 2× LC 型 multimode fiber port（Tx/Rx 各一，用于 Ring 或 Daisy Chain 拓扑） |
| 光纤速率 | 2.125 Gbps（串行 LVDS over fiber） |
| 最大节点数 | 理论 ≤ 256 nodes/ring（实际工程受光衰减限制常用 ≤ 8～16 节点） |
| 节点传输延迟 | < 1 μs per hop（典型 ~450 ns），全环传播 ≈ N × node delay |
| 背板接口 | VME64 兼容（RX7i 专用插槽，占用单槽位） |
| 中断/DMA | 支持 VME IRQ、Mailbox 中断、DMA 块传输 |
| 状态指示 | 前面板 LED：PWR、INIT、LINK A/B、ACT A/B、ERR 等 |
| 配置方式 | GE Proficy Machine Edition (PME) 或 VMIC RFMConfig 工具，设定 Base Address / Node ID |
| 工作温度 | 0℃ ～ +55℃（运行），-40℃ ～ +85℃（存储） |
| 湿度 | 5%～95% RH（非冷凝） |
| 认证 | CE / UL / cUL，符合 IEC 61131-2 / ANSI/VITA 标准（VMIC 兼容声明） |
| 版本说明 | -ED 为后期硬件版本，与早期 -A/-B/-C 物理兼容但 EEPROM/固件标识不同；严格来说环内节点宜保持相同 major 版本或确认 cross-version 兼容性（参见 GE KBA） |
产品介绍
汽机 DEH 与辅机 CCS 之间要做毫秒级数据交换，以太网 UDP 抖动太大，这时候反射内存才是正解——IC698RMX016 就是干这个的。它绕过 TCP/IP 协议栈，把写进本地 256MB 双口 RAM 的数据在硬件层自动洪泛到光纤环上所有节点并写入对应地址，各 CPU 读本地内存即获远端数据，实测节点间延迟通常在数百纳秒级。在某个 9FA 燃机协调改造里，原用 GE 以太网全局数据(Global Data)偶尔丢包导致负荷震荡，换 RMX016 建三节点 RFM 环后同步稳定性显著改善，SOE 对齐误差也小了。
采购端最常忽略后缀差异：-ED、-C、-B 都能插 RX7i，但若您现环已有 -C 版节点，混入 -ED 有时能通（需确认 VMIC cross-version matrix），有时则报 Node Mismatch 或初始化卡住。稳妥做法是整环统一版本，或至少联系技术支持要 Version Compatibility Table。此外它只用于 RX7i 机架（VME 背板），Series 90-30/RX3i (IC693/IC694 机架) 插不进。出货每块做 VME ID 读取 + 光纤口 Link 模拟测试，附推荐 LC-LC 多模跳线规格（62.5/125μm 或 50/125μm 依距离）。
替换与升级建议
✅ 直接替换
- IC698RMX016（-A / -B / -C 等早期版）— 同插槽同引脚，-ED 可原位替换；若整环统一升 -ED 最佳，只混用单块需核对 GE 兼容性公告（部分 KBA 允许混版但要求最低固件）。配置工具中刷新模块型号后重下载。
- VMIC VMIVME-5568-256 反射内存卡（带 GE/VMIC 驱动）— 若在纯 VME 系统可与 IC698RMX016-ED 组同一 RFM 环（需一致 Node ID 规划与 Base Address 不冲突），物理接口兼容。
⚠️ 需评估/改配置
- IC698ETM001（RX7i 千兆以太网模块）— 可作数据交换但非反射内存，协议栈引入抖动，不能直接”替换” RFM 功能，除非应用可接受以太网 Global Data 方案并改通信程序。
- PCI/PCIe 反射内存卡（VMIPCI-5565 等）— 可加入同一 RFM 环，但需配工控机及驱动，不属于 PLC 机架模块级原位替换。
❌ 硬件不兼容
- IC695RMXxxx（RX3i 反射内存模块 — 若有）— 即便功能类似，RX3i 与 RX7i 背板物理尺寸不同，不可互换插拔。
- 普通光纤网卡 / 交换机 — 反射内存是专用环状广播硬件协议，不能用标准网络交换设备替代。
