描述
产品详情

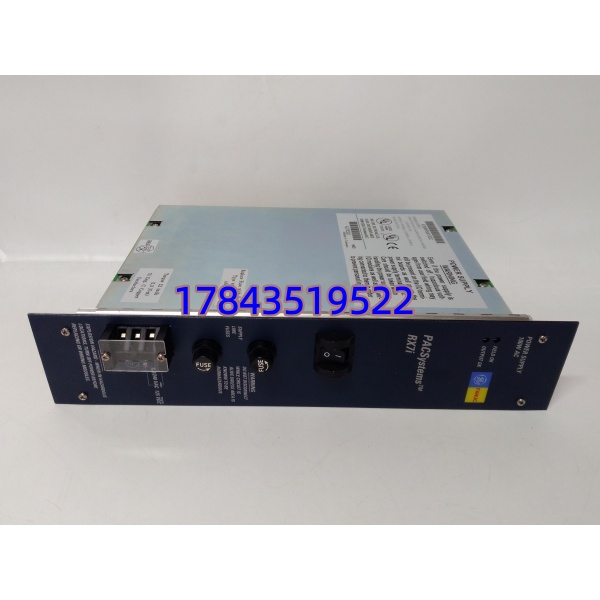

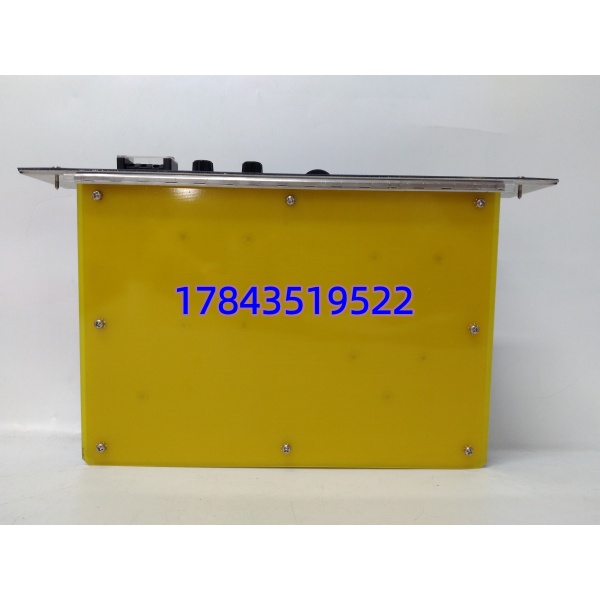

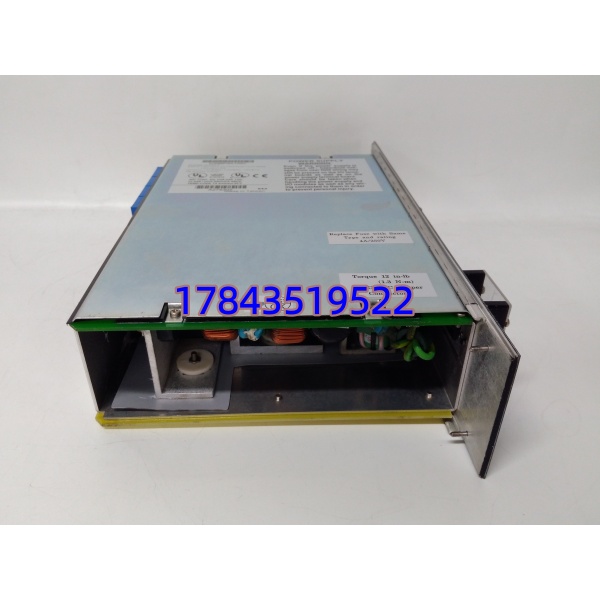

· 型号：IC698PSA100
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：PACSystems RX7i
技术参数
| 参数项 | 规格值 |
|---|---|
| 订货号 | IC698PSA100 |
| 安装位置 | RX7i 主机架 Slot 0（IC698CHS017 / IC698CHS018 等 VME 背板） |
| 输入电压 | 85–264 VAC（47–63 Hz）或 100–150 VDC（标称 125 VDC） |
| 输入连接 | 螺钉端子，推荐 AWG #16（1.3 mm²）L/N/PE |
| 内置熔断器 | 典型 4A/250V 或 5A/250V 慢熔 5×20mm（依生产批次） |
| 总输出功率 | 100 W @ 0–60℃（自然对流，无风扇） |
| +5 VDC 输出 | 4.875–5.25 V，最大 20 A（背板 CPU/I/O 主供电） |
| +12 VDC 输出 | 11.64–12.6 V，最大 2 A（模拟及通信子卡辅助供电） |
| -12 VDC 输出 | -12.6 ~ -11.64 V，最大 1 A |
| 保持时间（Hold-up） | ≥5 ms @ 满载；Ride-through ≥15 ms |
| 过压/过流保护 | +5V >5.7V 锁死关断；各路 OCP 限流后自动恢复 |
| 掉电预警 | ACFAIL# 信号提前 ≈5 ms 通知 CPU（允许存寄存器/触发顺序事件） |
| 隔离电压 | 输入—输出 1500 VDC；输出—机壳 500 VDC |
| LED 指示 | FIELD OK（进线正常）、OUTPUT OK（DC 输出正常）；部分批次 OVER TEMP |
| 冗余并机 | 支持双电源 1+1 均流热备（同机架插两块，建议同型号同批次） |
| 工作温度 | 0 ～ +60℃；存储 -40 ～ +85℃ |
| 湿度 | 5%–95% RH 无凝露 |
| 尺寸 / 重量 | ≈126×58×22 mm / ≈0.5 kg |
| 认证 | UL/cUL、CE、Class I Div 2 |
| 配套文档 | GFK-22264 PACSystems RX7i Hardware Reference Manual |
产品介绍
在某造纸厂 PM4 改造项目里，原 90-70 升级 RX7i 后直接沿用旧空开给 IC698PSA100 供电，夏天高温+全架 2 块 CPU+Profibus 扫描头导致 +5V 电流触 18A 警戒线——OUTPUT OK 偶尔闪灭引发误重启。后来核算负载换 IC698PSA350（350W）才消停。这块 PSA100 的角色很清楚：它是 RX7i 系统的启动心脏，负责背板时序上电和逻辑电平供给，通过 ACFAIL 提前告知 CPU 即将失电以便写非易失区或触发安全序列，比普通开关电源多了这道工业级握手。
采购决策就看三点：①机架若只带 1 CPU + 常规 DI/DO/AO，100W 够用且性价比最高；②高密度 AI/AO、以太网模块多或计划扩展机架→提前上 IC698PSA350 留裕量；③它绝无 24VDC 现场输出端，电磁阀/变送器需另配独立 24V 开关电源接入 I/O 模块现场电源端子——这点每年都有接线工接错烧毁模块，现场老法师都会在标签上红笔加注”背板电源 非24V”。
替换与升级建议
✅ 直接替换
- IC698PSA100 同型号不同批次——断电拔出→记录进线相序→插入新模块→核 FIELD OK/OUTPUT OK 绿灯即完成，程序无需重下载。建议更换前拨前面板 Enable 到 OFF 位。
⚠️ 可升级替换（需注意方向）
- IC698PSA350（350W）——物理同槽、背板全兼容，可向上替换 PSA100，适合负载增长场景。反向（350W→100W）仅当确认 +5V 峰值负载 <16A 且留 ≥20% 余量，一般不推荐降级。
- IC698PSA090（早期 90W）——PSA100 可原位替 PSA090（功率略大）；反之 PSA090 替 PSA100 有夏季高温降额风险。
❌ 硬件不兼容
- IC697PWRxxx（Series 90-70 电源）、IC693PWRxxx（90-30）、IC200PWRxxx（RX3i）——背板引脚定义与机械锁不同，严禁插入 RX7i 机架。
- 通用明纬/菲尼克斯 24V/5V 开关电源——无法提供 ACFAIL 时序及背板检测信号，RX7i 系统无法启动。
RX7i 列入 GE 长生命周期管理，建议按控制柜 1:1 储备备件。二手拆机件需上电测三路空载电压及 LED 状态。请以 GE GFK-22264手册为准。
