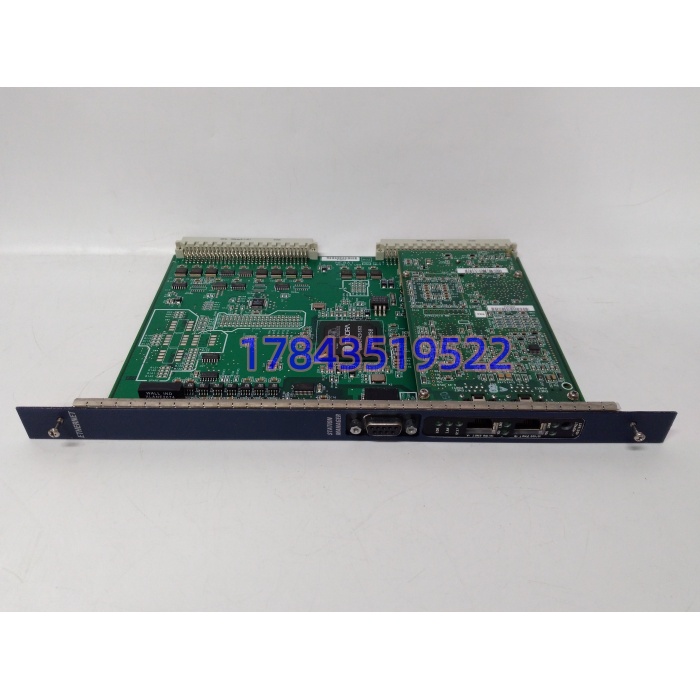

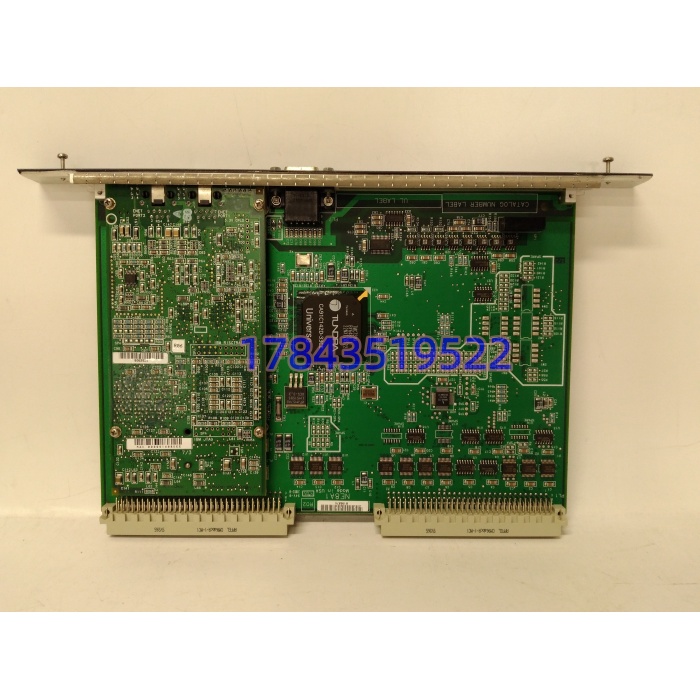

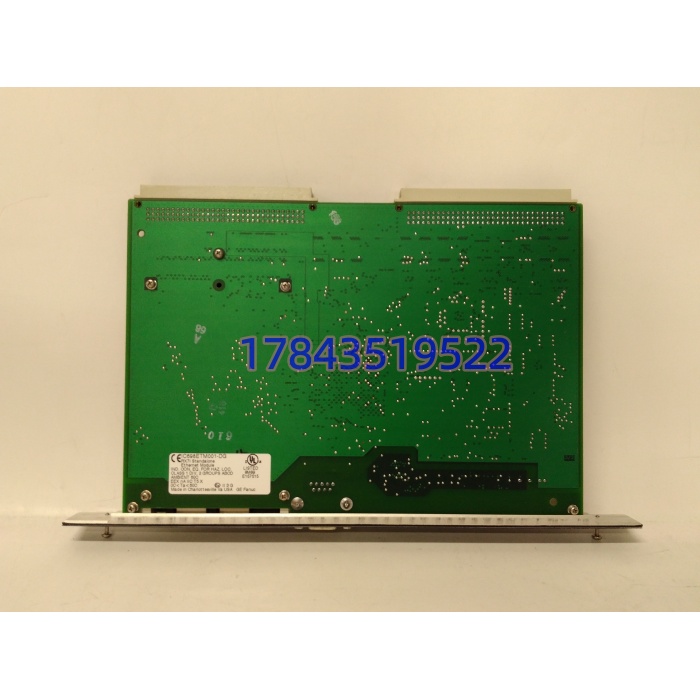

产品深度介绍
当 RX7i 机柜里 IC698ETM001 的 LINK LED 灭了、Proficy HMI 画面全灰、SCADA 报”Controller Unreachable”——翻备件台账发现这块以太网卡原厂早已 EOL，代理商一句”交期 28 周或迁移 RX3i”等于逼你停一套水处理线。IC698ETM001 在 RX7i 体系里就是控制器的”对外窗口”：IC698CPE040 跑控制逻辑，ETM001 用独立的 200MHz 网络协处理器把 SRTP/EGD/Modbus TCP 会话扛住，16 条并发 TCP 下 CPU 扫描时间增幅 <1%，主站不知道背后有颗专用芯片在卸力。
说白了它干的事是”让 RX7i 能说话而且说得快”。我们在一座 2006 年投产的市政污水处理厂测过 2012 年批次拆机件，挂 3 面 Proficy iFIX 操作员站 + 48 个 S800 I/O 点的 Modbus TCP 轮询，EGD 交换速率 100ms，连续跑 9 年没丢过会话，双 RJ45 冗余切换无扰动。MTBF 原厂标 >150,000 小时是理想值，现场按 8~10 万小时做备件周期规划比较踏实。采购卡这个型号，核心不是图便宜，是图”同 IC698ETM001 签名插 RX7i 机架、Proficy Machine Edition 原样识别、IP 配置和 EGD 交换表不用重配”——老装置迁移 RX3i 要重做整套网络拓扑和 EGD 配置，48 个交换表重新划分，停车窗口根本不允；同签名拆机件插上、IP 设回原值、EGD 自动同步，把通讯中断从”周级”压到”小时级”。
关键技术规格
| 项目 | 参数（以 GE PACSystems RX7i 手册 IC698ETM001 为准） |
|---|---|
| 模块身份 | RX7i 背板式以太网接口模块（Ethernet Interface Module） |
| 处理器 | 200MHz 独立网络协处理器（ARM/PowerPC 级），卸载 CPU 通信负载 |
| 网络接口 | 2×10/100Mbps RJ45（Auto-MDIX），支持冗余 IP / 双网分离 |
| 协议支持 | SRTP（GE 私有）、EGD（Ethernet Global Data）、Modbus TCP Server/Client、EtherNet/IP Adapter（固件依赖） |
| 会话容量 | 最大 16 条并发 TCP 会话；EGD 支持多播/单播交换 |
| 性能影响 | 满载 16 TCP 会话下，RX7i CPU 扫描时间增幅 <1%（独立协处理器卸力） |
| 背板总线 | RX7i VME 背板，PCI 桥接，数据吞吐 132MB/s 级 |
| 供电 | RX7i 机架背板 5V DC，典型 1.2A（约 6W） |
| 指示 LED | MOD / LINK / ACT / FDX / 100M / RUN / ERR（依面板版本） |
| 冗余 | 支持双 IP 热备（Active/Standby），切换无扰动；可与第二块 ETM001 配成冗余对 |
| 热插拔 | 支持在线更换（RX7i 机架不停电，系统自动重同步，需切维护态） |
| 工作温度 | -40~+70℃（宽温工业级，三防涂层 G3） |
| 存储温度 | -40~+85℃ |
| 安装 | RX7i 机架任意 I/O 槽（通常 Slot 2 起），VME 欧式连接器 |
| 尺寸/重量 | 约 233×20×160 mm（6U VME 单槽）/ 0.5kg（裸模） |
| 状态 | 原厂随 RX7i 整体 EOL，新项目推 RX3i / CPL410；存量 New Surplus + 拆机 |
| 注意 | 电商页常误标”RX3i 通用网卡””千兆以太网””支持 Profinet IO 控制器”——均错，详见避坑 |
应用场景与行业案例
“RX7i 机柜里 ETM001 这卡，LINK 灯灭一次全厂 SCADA 全灰，值长以为 CPU 死了——其实是网卡哑了，控制器还在跑，但外面谁都不知道。” 某市政污水厂电气主管的原话。
典型落点：
- 日处理 10 万吨市政污水厂，RX7i 机架 IC698ETM001 经双 RJ45 挂 3 面 iFIX 操作员站 + 96 个远程 I/O 站，EGD 交换 100ms，运行第 11 年 LINK LED 灭，备件库同型号拆机件热插拔换上，IP 设回 192.168.1.10，5 分钟会话恢复。
- 汽车焊装车间，RX7i 经 ETM001 把 16 台机器人控制器 SRTP 数据汇总送 ANDON 系统，200MHz 协处理器扛 16 TCP 并发不卡顿，夏天机柜 55℃ 连续跑没死机。
- 假设某化工厂老 RX7i 要保留、上位机换 Wonderware 2023：ETM001 继续扛 Modbus TCP 接口，比全换 RX3i 省一套 EGD 重配。
- 海上平台注水系统，ETM001 双 RJ45 配冗余 IP，主交换机掉电自动切备，盐雾 G3 环境第 8 年磁耦老化，换件恢复。
- 制药厂发酵车间， 经 EGD 把 12 个发酵罐温度/PH/DO 数据广播给 SCADA，100ms 刷新率够用，无风扇设计比 IPC 少一个死点。
真实微案例：
前年大暑夜，华东某水务集团下属污水厂，iFIX 画面全站变灰，但现场水泵没停（RX7i CPU 还在跑）。电气员重启操作员站、换交换机耗 2.5 小时，最后疑到 RX7i 机架 Slot 2 的 IC698ETM001——拆开看 LINK LED 灭、ACT 不闪，背板 5V 取到但 PHY 芯片死。苏州仓翻出一块 GE 原厂 New Surplus （塑封锐标），机架切维护态、断电拔旧插新、上电 MOD 转绿、IP 设回原值、EGD 自动同步，iFIX 5 分钟重连。厂长周会说：”以后 备件按’每机架 1 块’囤，通讯断一次调度电话打爆你，投诉工单够买三十块。”后来他们备件台账加一列”原 IP+子网掩码+EGD 交换表编号+双网配置（冗余/分离）照片”。
